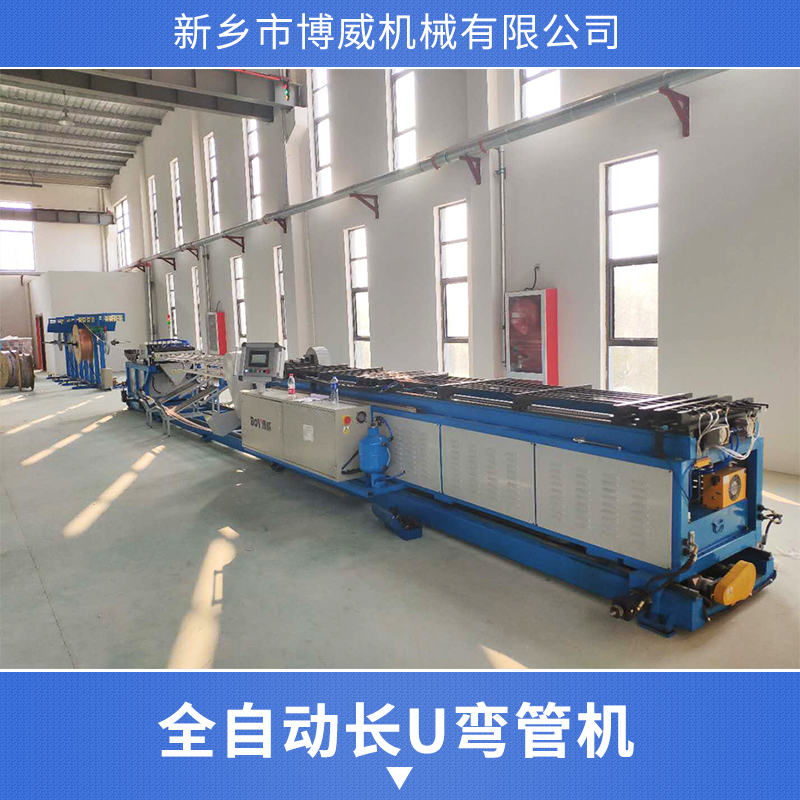

供應河南全自動長U彎管機廠家 全自動脹管機 長U彎管機

一、 結構特點

1、 料架：龍門料架（內抽芯式）

2、 校直裝置：校直輪交叉布置在水平與垂直面上，從二個平面對銅管進行整圓與校直，每根銅管有2個整圓輪，12個校直輪，其中1個整圓輪與4個校直輪通過偏心軸調整，以保證大U管的直線度。

3、 送料裝置：采用磨擦送料方式，其結構形式為氣缸壓同步帶送料。每組同步帶有一個獨立的氣缸，送料時氣缸壓緊同步帶，上、下二根同步帶夾緊一根銅管磨擦送料，送料快到位時送料速度由快轉慢，同步帶上壓緊氣缸由高壓轉到低壓，哪根銅管完全到位，緊壓該組的氣缸失壓，以避免銅管磨擦頂彎。液壓油馬達驅動送料，高低速液壓閥輕松實現送料由慢速（起步）→快速→慢速（到位）的工作節拍以保證率與工件的質量。

4、 料完檢測：采用光電開關檢測，布置于校直輪前面。

5、 銅管切割裝置：采用外滾刀切割銅管，切割時噴油霧潤滑，每根銅管切割深度由擺動軸分別調整，以保證銅管切割同步、縮口較少，切割完成后送料同步帶倒轉，以分離銅管。

6、 彎曲裝置：由彎曲夾緊、彎曲回轉、彎曲托模升、降幾部分組成。彎曲回轉裝置由擺動油缸帶動彎曲裝置旋轉，彎曲托模裝在由二個油缸驅動的固定板上，托模下降時可進料或卸料，模板上升時輔助彎模完成彎管。
