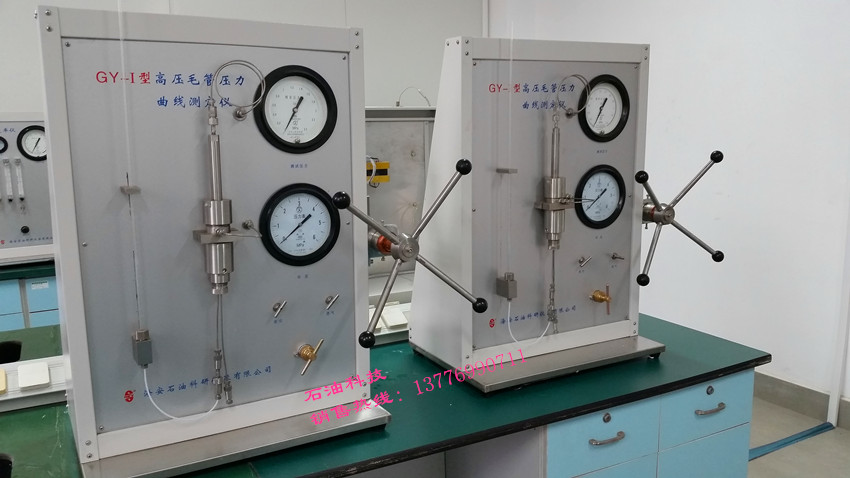

供應敏感性評價儀，巖心敏感性評價儀，巖心驅替裝置，流動試驗裝置

儀器可在模擬地層壓力，地層溫度的條件下開展下列研究

1．液體滲透率測定

在一定的流速下使液體通過巖心，通過測定巖心的進出口壓差和流過巖心的液體的流量，結合其它參數，根據達西定律計算巖心液體滲透率。

2．地層敏感性（地層傷害）評價，研究鉆井、完井、注水、增產措施和修井作業中，外來物質對地層的傷害及避免或減輕傷害的方法。

二、主要技術參數

1．工作壓力

環    壓：50MPa

驅替壓力：40MPa

壓力測試精度：0.1%F·S

2．流量范圍

    0.01～10mL/min

3．工作溫度：150℃，控溫精度：±1℃

4．電源：交流220V

三、組成儀器各部件的技術規范

1．注入泵

型號：HBL 1040  工作壓力：40MPa，流量：0.01～10mL/min

2．中間容器

ZR-3型活塞式 容積1000mL，耐壓16MPa，材質316L，數量2只

用于存儲驅替介質，并起緩沖作用。

3．巖心夾持器及填砂模型管

夾持器適用巖心規格：φ25×150mm

工作壓力：50Mpa

材    質：316L

4．環壓泵

JB－3型，工作壓力：50MPa，用于給巖心夾持器施加環向壓力，密封巖心。

5．回壓控制系統

用于控制巖心夾持器的出口壓力，由一只頂部加載式回壓閥組成。

回壓閥：HY-2型頂部加載式，16MPa
        6．計量系統

壓力計量：由精密壓力表計量 量程：25MPA 40MPA

溫度計量：采用pt100測溫探頭，XMT-7512ZXG5溫控儀設定、控制、測量溫度。

四、安    全

儀器的安全操作涉及到操作者的人身安全和儀器的正常使用壽命，廠家提醒操作者注意如下要點：

* 儀器的各類儀表和計算機必須保證正確的電源輸入，必須配有自動穩壓保護裝置。

* 儀器各部保證有良好的接地。

* 流程管匯各部的壓力不高于設計壓力，特別不能高于各種檢測儀表的量程，使用氣體加壓時必須格外小心。

* 儀器的閥門設計為手動操作，請按試驗步驟預先設計好試驗流程走向，任何一閥門的操作錯誤均可能導致整個試驗的失敗。

*系統在高溫操作時，必須帶有絕熱手套，以免。

五、安    裝

儀器出廠時已全部安裝就緒，并經過實際測試。為了方便包裝運輸，儀器分成不同部分包裝，安裝時請仔細參閱流程圖。

安裝工作也可由廠方技術人員和用戶共同完成，以便用戶進一步熟悉儀器，便于日后日常維護。
