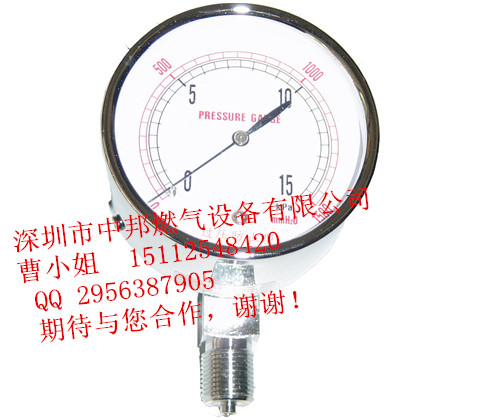

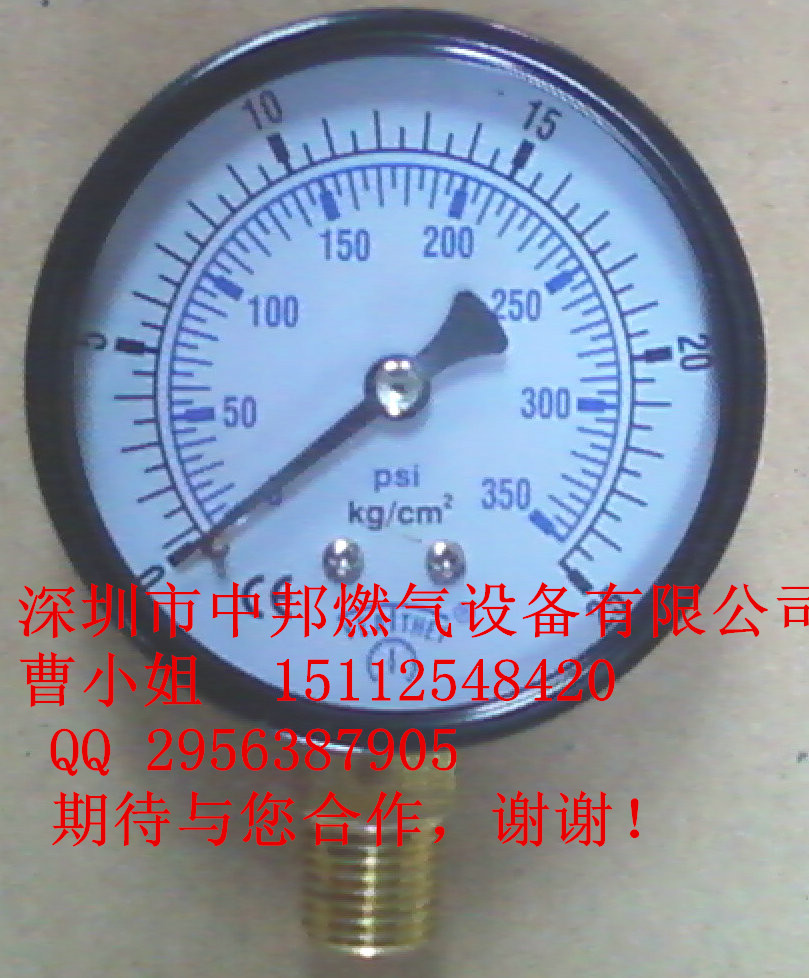

供應低壓表 水柱表 低壓表 水柱表、液化氣*微壓表

用途

• 進口膜盒微壓表是采用的技術和精良工藝制作而成，廣泛用于管道終端用氣壓力顯示，如調壓箱、燃燒器、鍋爐、烤爐、烘箱、廚具等工業高備用氣測量顯示儀表。

特點

• 帶過壓保護，壓力顯示精度高、靈敏度強、外形亮玉、制作精美、質優價來等優點，歡迎選用！

膜盒　　　　　磷表銅膜盒，焊接在黃銅接頭上

接頭      　　　黃銅鍍鎳

機芯　　　　　黃銅不銹鋼

表殼　　　　　鍍鉻不銹鋼

規格　　　　　表面直徑700mm、接口尺寸：3/8螺紋

溫度條件     　　環境及工作介質不超過 -40℃～ 70℃

測量范圍（毫米水柱）0-1000mm0-1500mmwc0-2000mmwc

結構原理

微壓表由測量系統（包括接頭、波紋膜盒等）、傳動機構（包括拔桿機構、齒輪傳動機構）、指示部件（包括指骨與度盤）和外殼（包括表殼、襯圈和表玻璃）所組成。微壓表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經齒輪傳動機構的轉動并放大，由固定于齒輪軸上的逐將被測值在度盤上指示出來，還有調零裝置，可以方便將指針調整到零位
