供應深圳線槽 槽式鍍鋅金屬線槽 配電輸電設備的鍍鋅線槽廠家直銷

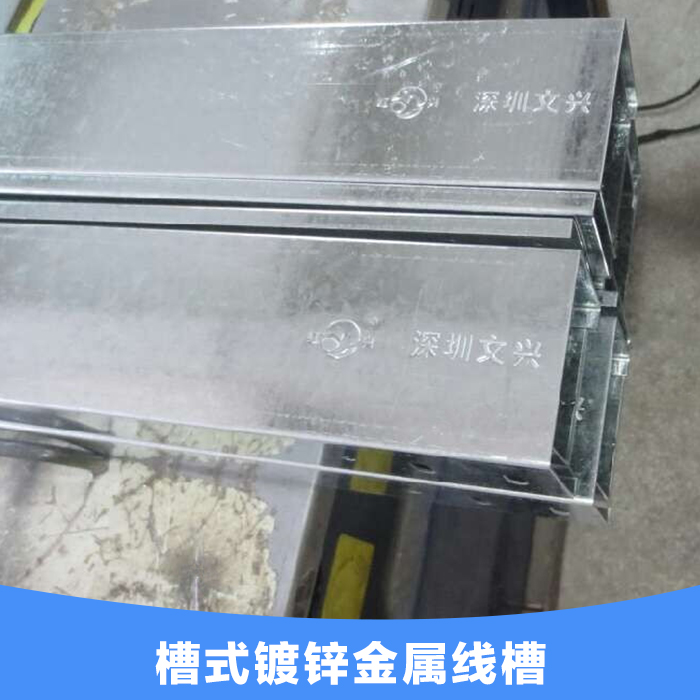

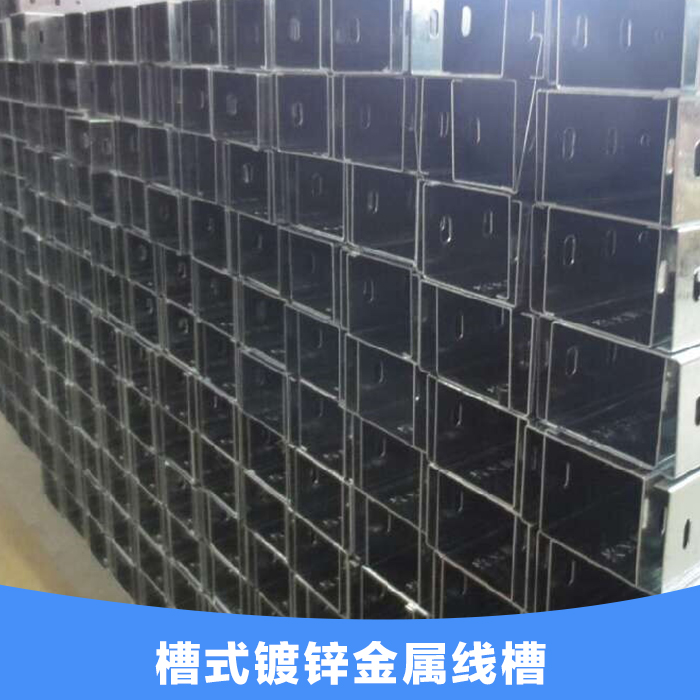

                                              槽式鍍鋅金屬線槽

     槽式鍍鋅金屬線槽是一種全封閉型金屬線槽，它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等，它對控制電纜的干擾和重腐蝕環境中電纜的防護都有較好效果。槽式電纜橋架的護罩隨槽體配套供貨，其它配件與梯級式、托盤式橋架通用。

     槽式鍍鋅線槽它的材質有：鍍鋅、不銹鋼、鋁合金材質。使用廣泛場所，操作方便快捷。配送螺絲及連接片，厚度為足厚，報價方式按板材平方，厚度報價，價格實惠，質量有保證，值得信賴！

金屬線槽規格

一般使用的金屬線槽的規格有50mm×100mm、100mm×100mm、100mm×200mm、100mm×300mm、200mm×400mm等多種。

引用標準JB/T9660-1999 行線槽

1）線槽平整無扭曲變形，內壁無毛刺，接縫處緊密平直，各種附件齊全。

2）線槽連接口處應平整，接縫處緊密平直，槽蓋裝上應平整，無翹角，出線口位置正確。

3）線槽經過變形縫時，線槽本身應斷開，線槽內用連接板連接，不得固定，保護地線應有補償余量，線槽CT300*100以下與橫旦固定1個螺栓，CT400*100以上必須固定2個螺栓。

4）非金屬線槽所有非導電部分均應相應連接和跨接，使之成為一個整體，并做好整體連接。

5）敷設在豎井內的線槽和穿越不同防火區的線槽，按設計要求位置設防火隔堵措施。

6）直線端的鋼制線槽長度超過30m加伸縮節，電纜線槽跨變形縫處設補償裝置。

7）金屬電纜線槽間及其支架全長應不小于2處與接地（PE）或接零（PEN）干線相連接。

8）非鍍鋅電纜線槽間連接板的兩端跨接銅芯接地線，接地線最小允許截面積不小于BVR-4 mm。

9）鍍鋅電纜線槽間連接板的兩端不跨接接地線，但連接板兩端不小于2個有防松螺帽或防松墊圈的連接固定螺栓。

線槽安裝

1）線槽平整無扭曲變形，內壁無毛刺，接縫處緊密平直，各種附件齊全。

2）線槽連接口處應平整，接縫處緊密平直，槽蓋裝上應平整，無翹角，出線口位置正確。

3）線槽經過變形縫時，線槽本身應斷開，線槽內用連接板連接，不得固定，保護地線應有補償余量，線槽CT300*100以下與橫旦固定1個螺栓，CT400*100以上必須固定2個螺栓。

4）非金屬線槽所有非導電部分均應相應連接和跨接，使之成為一個整體，并做好整體連接。

5）敷設在豎井內的線槽和穿越不同防火區的線槽，按設計要求位置設防火隔堵措施。

6）直線端的鋼制線槽長度超過30m加伸縮節，電纜線槽跨變形縫處設補償裝置。

7）金屬電纜線槽間及其支架全長應不小于2處與接地（PE）或接零（PEN）干線相連接。

8）非鍍鋅電纜線槽間連接板的兩端跨接銅芯接地線，接地線最小允許截面積不小于BVR-4 mm。

9）鍍鋅電纜線槽間連接板的兩端不跨接接地線，但連接板兩端不小于2個有防松螺帽或防松墊圈的連接固定螺栓。
