ZDT系列

智能巡檢儀

使用說明書

                    北京北方凱爾科技有限公司

一、概述

智能巡檢儀采用的微電腦技術及芯片,性能可靠 ,抗干擾能力強, 與各類傳感器、變送器配合使用，可對多路溫度、壓力、液位、流量、重量等工業過程參數進行巡回檢測、報警控制、變送輸出、數據采集及通訊。采用單片微機作主機，減少了外圍部件，提高了可靠性。集多種輸入型號、輸出方式于一機。采用WATCHDOG電路、軟件陷阱與冗余、掉電保護、數字濾波等技術，注重現場容錯能力，使整機具有很強的抗干擾能力。

 二、主要技術指標

    輸入信號：熱電阻、熱電偶、電壓電流信號自由輸入, 量程可任意設置，電阻信號三線制輸入 ,引線電阻可達30Ω,熱電偶輸入時, 冷端補償精度為±1℃。

測量精度：±0.2％FS，儀器自動對時漂、溫漂進行校正,在整個使用溫度范圍(0～50℃)內長時間地保證測量精度。

分 辨 力：1/20000、14位A/D轉換器

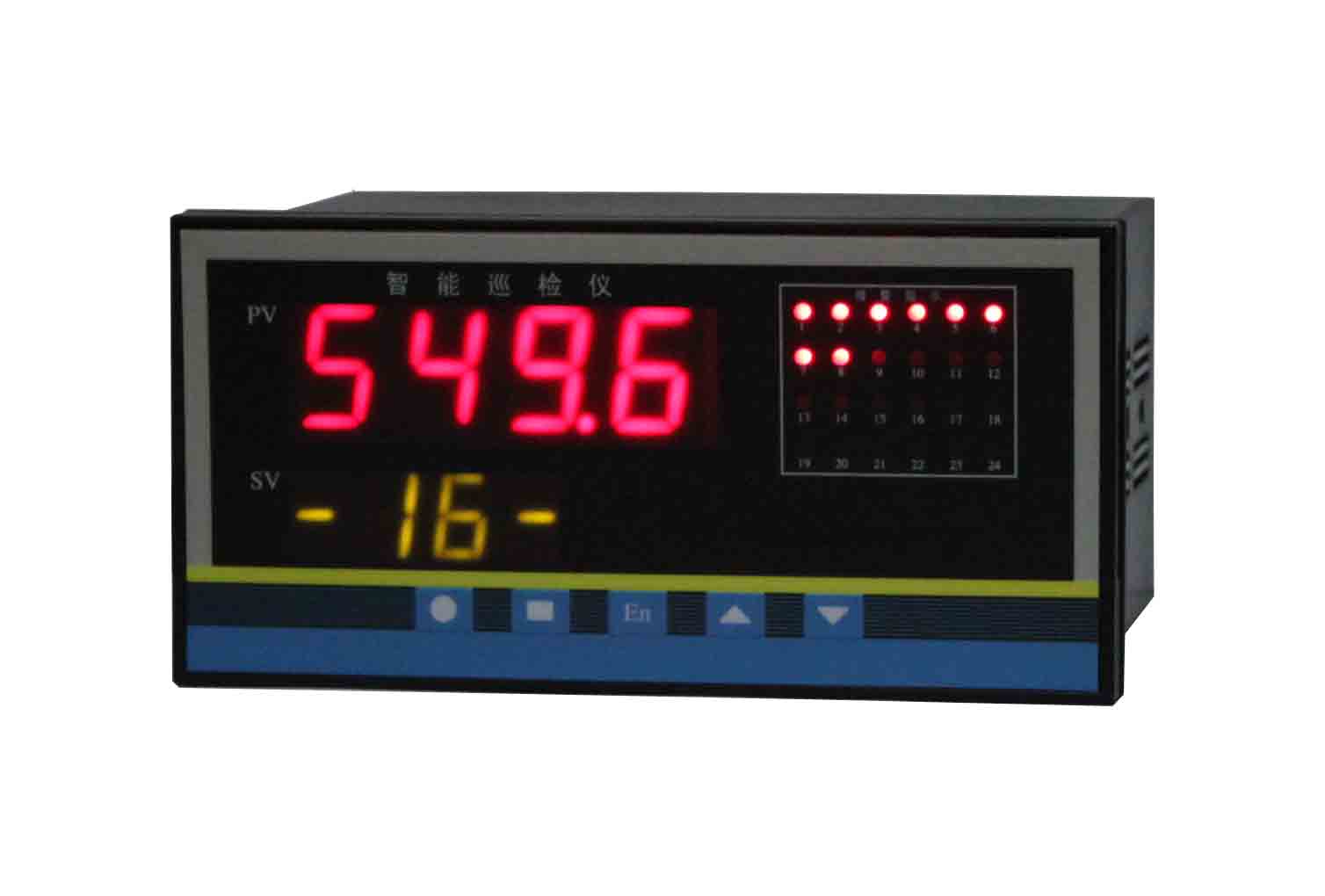

顯示方式：雙排四位LED數碼管，上排顯示測量值，下排顯示通道號

采樣周期：0.5S，帶通訊儀表每秒采集八路。

報警輸出：儀表可以帶多達12個繼電器報警輸出，220V/3A。

變送輸出：可選擇相應通道帶 4～20mA、0～10mA、1～5V、0～5V，隔離輸出，精度：±0.2％FS

通訊輸出：隔離通訊接口RS485/RS232

    波特率1200～9600bps內部自由設定

工作環境：溫度0～50℃  濕度<85％RH

電    源：開關電源 85～265VAC或DC24V   功耗4W以下

外形尺寸：160×80×120mm(盤裝橫式)  80×160×120mm（盤裝豎式）320×120×270mm（臺式）

三、功能特點

輸入功能

自動校準和人工校準功能

多重保護、隔離設計、抗干擾能力強、可靠性高

良好的軟件平臺，具備二次開發能力，以滿足特殊的功能

的模塊化結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便

自動巡檢、手動定檢可自由切換。

四、  型號說明
