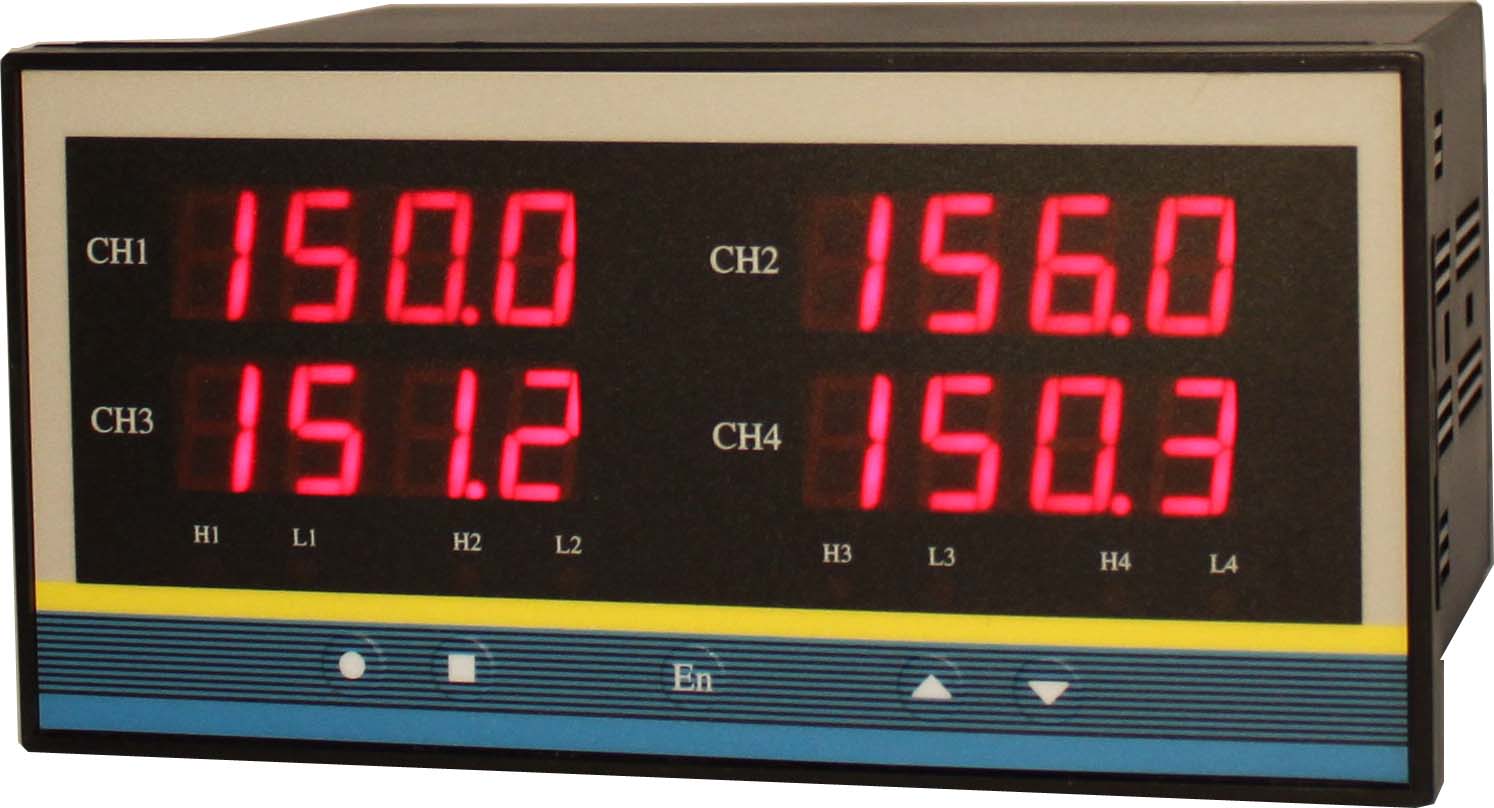

供應北京智能四通道顯示調節儀表廠家 北京儀表廠家直銷

智能四通道顯示調節儀

一、概述

本系列產品采用表面封裝模塊化工藝，大大提高了儀表的抗干擾能力，具有顯示、控制、變送、通訊、信號輸入等功能，適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示及控制，并能對各種非線性輸入信號進行高精度的線性校正。可廣泛用于電力、冶金、化工、石化、造紙印染、釀造、、航天基地等領域。

采用無跳線技術，使輸入端口具備信號輸入功能，只需通過改變內部參數，即可實現多種輸入信號（各種熱電偶、熱電阻、遠傳壓力、mV、標準電壓/標準電流信號）之間的輕松切換。線路板經過優化設計及生產工藝不斷完善，降低了溫度漂移，提高了抗干擾性能確保產品在長期工作中的穩定性的穩定性和可靠性。采用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），使測量/控制值的顯

示更為清晰直觀。

輸出回路均采用光電隔離, 抗干擾能力強?？蓭Т型ㄓ嵔涌?，可與各種帶串行接口的設備進行雙向通訊，組成網絡控制系統。具備多種標準外形尺寸,能適用各種測量控制場合。整機采用卡入式結構,安裝十分簡便。

二、  適用范圍

ZDT1-4系列智能八通道數字顯示控制儀表是智能型、高精度的八回路數顯溫度、壓力、液位、測力、扭矩等物理量控制測量儀表，與八路溫度、壓力、液位、測力、扭矩傳感器及變送器配接可構成各種量程和規格的溫度、壓力、液位測力、扭矩測控系統。(可以測量電壓,電流,轉速,頻率等各種參數,可與PLC變頻器配接構成各種測量系統。可以帶峰值，谷值。訂貨請來電說明。)

三、功能特點

輸入功能（定貨時把每路輸入類型Sn定準）

自動校準和人工校準功能

多重保護、隔離設計、抗干擾能力強、可靠性高

良好的軟件平臺，具備二次開發能力，以滿足特殊的功能

的模塊化結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便

四、  主要技術指標

基本誤差：0.5％FS或 0.2％FS±1個字

分 辨 力：1/20000、14位A/D轉換器（18位A/D轉換器，訂貨時注明）

          顯示方式：LCD藍屏白字。

          輸入信號：模擬量·熱電偶: B、S、K、E、J、T、WRe 等

·熱電阻: Pt100、Cu50、Pt100.1

·電　流: 0～10mA、4mA～20mA等（輸入阻抗≤250Ω）

·電　壓: 0～5V、1V～5V、mV等（輸入阻抗≥1MΩ）

·遠傳壓力電阻：（1～379）Ω(訂貨時請注明)

采樣周期：0.2S（10~200次/秒，用戶可選）

開關量報警輸出：二限報警或四限報警，報警方式、報警靈敏度可設置，繼電器輸出觸點容量  AC220V/3A或AC220V/1A。（最多每路可帶2路繼電器報警輸出，用戶訂貨時需注明）

變送輸出：·DC 4mA～20mA (負載電阻≤300Ω)

·DC 0～10mA (負載電阻≤1.5KΩ)

·DC 1V～5V (負載電阻≥250KΩ)

·DC 0～5V (負載電阻≥250KΩ)

（最多每路可帶2路模擬量輸出，用戶訂貨時需注明）。

特    性：控制方式·可選擇上限、下限或上上限、下下限控制

控制設定值·控制設定值和回差值全量程內自由設定

溫度補償·0～50℃溫度自動補償

參數設定·面板輕觸式按鍵數字設定·參數設定值斷電后保存

·參數設定值密碼鎖定

保護方式·熱電偶熱電阻輸入斷線報警·繼電器輸出狀態LED指示

·輸入超／欠量程報警·輸入超范圍閃爍報警

·工作異常自動復位

環境溫度：(-20～70)℃（常溫下開機運行30分鐘后,可逐漸承受極限溫度）

(0～50)℃(熱電偶信號輸入)

相對濕度：≤85% 無凝露避免在帶有腐蝕性和易燃易爆氣體中使用

通訊輸出：接口方式——隔離串行雙向通訊接口RS485/ RS232/Modem

          波特率——1200～9600bps內部自由設定

饋電輸出：DC24V/30mA（400mA，訂貨時注明）

電    源：開關電源 85～265VAC/DC24V  功耗4W以下
