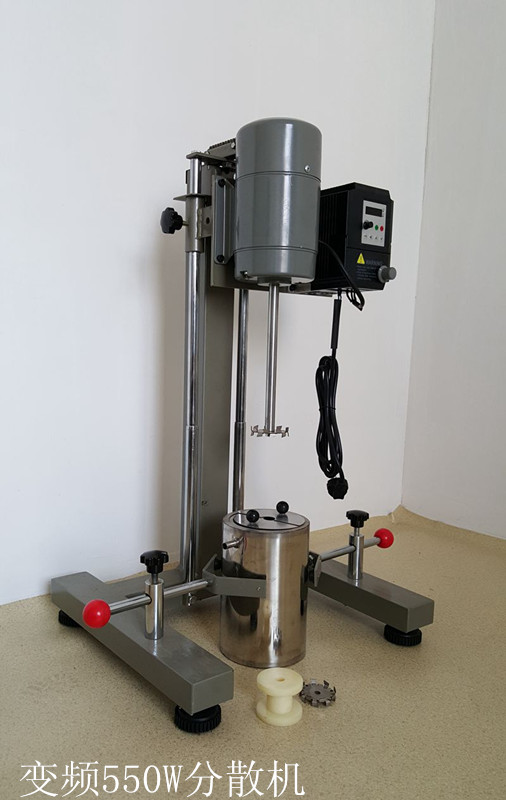

供應齊威高速變頻分散機JFS-550

一．概述

JFS-550型試驗多用分散機是我廠采用國內外技術設計開發的新型環保型實驗室產品，該產品集中了攪拌、砂磨、分散多種用途的功能于一體，是實驗室人員最理想的實驗設備。

本設備采用變頻電機，它具有體積小，噪音低、無換向干擾、無碳刷機械磨損等優點，數字直接顯示轉軸轉速，并配有分散葉輪與砂磨葉盤。能適應實驗室不同的試驗需要，并可根據顯示的轉軸速度直接計算攪拌、分散、砂磨葉片的線速度與物料粘度及化學反應速率之間的關系，為大規模投產提供正確的數據。

二.主要技術參數

　1.電動機型號： JFS-550(550W  220V 50HZ)

  2.調整范圍：變頻調速　　60-8000r/min

  3.攪拌分散葉輪直徑：￠50mm；￠60mm

　4.砂磨盤直徑：￠60mm；

　5.升降行程：200mm

　6.外形尺寸：400×450×800mm

三.結構

　1.本機采用雙軸恒力升降系統，升降方便。

　2.采用新型變頻電動機，通過智能型變頻控制器，對電機實行無級調速。應用數字PID技術，控制精度高，4位數碼管直接顯示主軸轉速。

　3.分散葉輪和砂磨葉盤與轉軸用螺絲直接連接。

　4.由左右?jiàn)A持器對料筒固定，筒體采用夾套式結構，可通過冷卻水，用不銹鋼材料加工而成。

四.安裝

　1.將兩夾持器分別裝在固定架上，夾持桿平面向上。

　2.將不銹鋼料筒固定在夾持器中，筒蓋孔與電機軸相吻合。

五.使用與維護

　1.使用時將選用的砂磨葉盤或分散葉輪與轉軸固定。

　2.旋電機鎖緊螺栓，調整轉軸與容器的高低位置，夾緊電機座及容器，放入物料并蓋上容器蓋。

　3.接通電源，打開電源開關，等待控制器初始化結束，四位數碼管顯示0.0，然后調節速度至需要的轉速。

　5.轉速大于4000r/min時不宜開空車。

六．操作指南

1.       插上電源，儀表上顯示正常。

2.       將電位器旋鈕往左旋到底。

3.       按動面板上的“RUN”鍵，電機準備運行。

4.       調節電位器旋鈕直至所需的轉速。（也可按“▲”或“▼”鍵，直至所需的轉速。）

5.       按“STOP”鍵，電機停止運行。

七．變頻控制器按鍵說明

DATA：按此鍵可在轉速、頻率、電壓、溫度等測量值間進行切換；

RUN： 運行按鍵；

STOP：停止按鍵；

PRO： 編程設置按鍵；

?：編程時，數值左移按鍵；

▲：數值上升按鍵；

▼： 數值下降按鍵；

此為簡易說明，便于入門級使用。未盡之處祥參變頻控制器說明書。

八．裝　箱　單

1.    整機　　　　　　　　　　　1臺

2.    料筒　　　　　　　　　　　1只

3.    料筒蓋　　　　　　　　　　1副

4.    砂磨盤　　　　　　　　　　1只

5.    分散攪拌葉輪　　　　　　　2只

6.    調速器　　　　　　　　　　1臺

7.    夾持器　　　　　　　　　　1副

8.    說明書　　　　　　　　　　1本

 9.    合格證              1個
