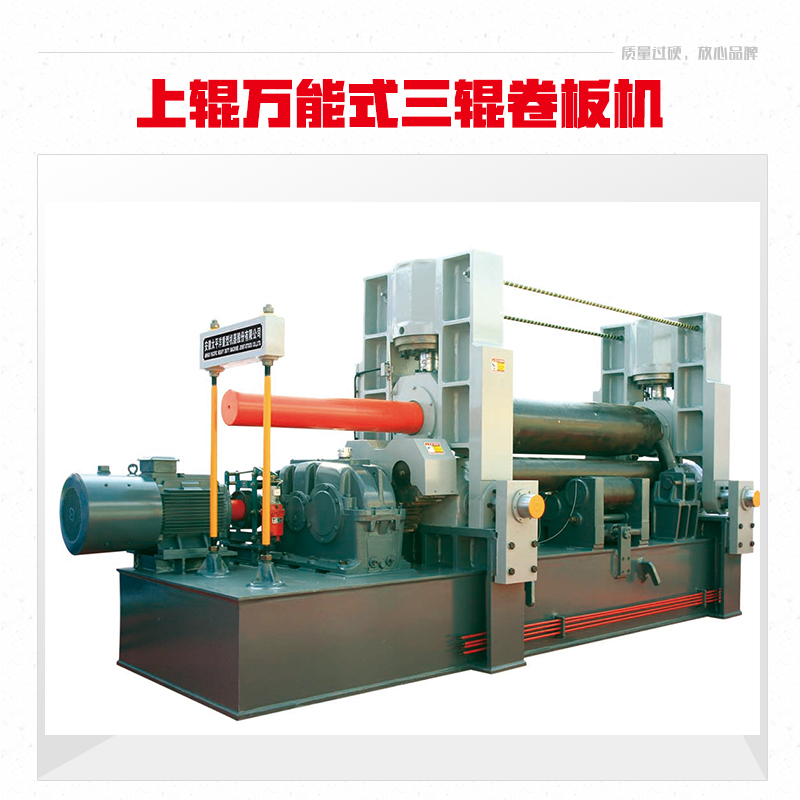

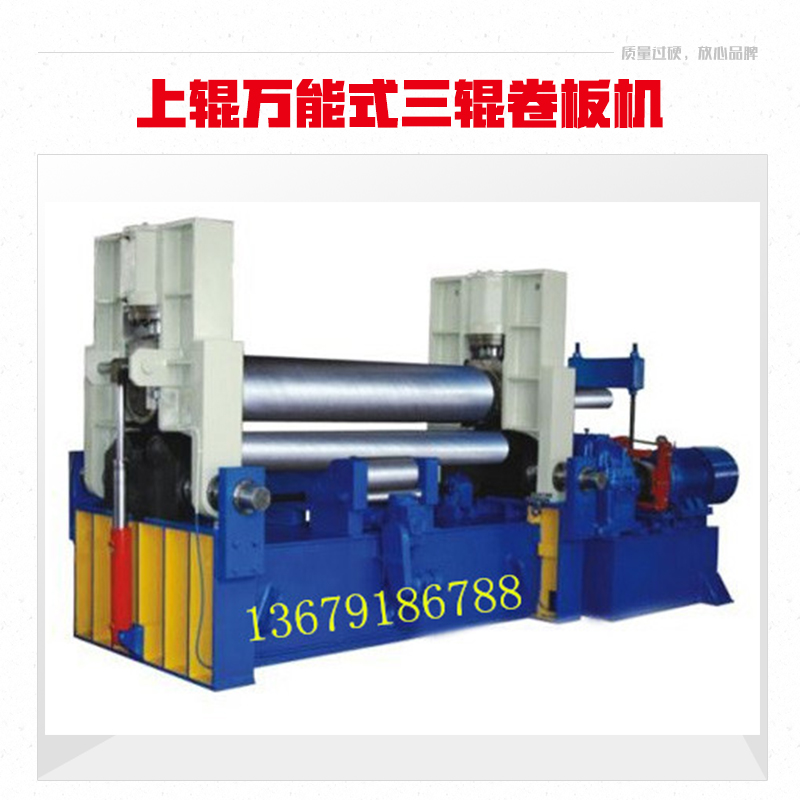

供應陜西上輥*式三輥卷板機廠家報價 陜西卷板機銷售

W11SNC-40×3500上輥式三輥卷板機性能與特點：

●該機屬于液壓型三輥卷板機，用于常溫狀態下將鋼板卷成圓筒形；

●上輥可以垂直移動、水平移動；

●預彎通過上輥水平移動，使上輥相對于下輥呈非對稱位置來實現；

●滾圓時通過電機、減速機帶動兩下輥進行；

●由于下輥的標高不變，所以便于進料和操作；

●設有對料裝置；

●設有卷錐裝置；

●采用PLC控制，輥子位移采用數字顯示。

主要技術參數

（一）W11SNC-40×3500

主體結構

設備主體結構是由上輥裝置、下輥及水平移動裝置、托輥裝置、主傳動裝置、卷錐裝置、翻倒裝置、左右側機架、底盤和平衡裝置等組成。

3-1、上輥裝置

上輥裝置由主油缸、上輥軸承座、上輥、雙列調心軸承等組成。

兩主油缸提供卷制板材所需的加壓力，主油缸工作壓力為20 MPa。

雙列調心軸承采用低速、重載的調心滾子軸承。

上輥呈鼓形，設計時以上輥加壓力的負荷系數0.7均布載荷來預置補償上輥受力變形撓度。

上輥材質為合金鋼42CrMo，粗加工后調質處理，HB240-260，按照JB/ZG4289-86軋輥鋼標準，靜安全系數為3，剛度符合(1/700~1/1000)L          L—指兩側機架中心線之間的距離。

3-2、下輥及水平移動裝置

下輥裝置由下輥、下輥軸承座、下輥輸入齒輪、下輥滑動軸承等組成。

下輥材質為合金鋼42CrMo，粗加工后調質處理，HB240-260，按照JB/ZG4289-86軋輥鋼標準，靜安全系數為3，剛度符合(1/700~1/1000)L          L—指兩側機架中心線之間距離。

下輥滑動軸承選用SF-1自潤滑復合材料。

水平移動裝置由水平移動電機提供動力，通過蝸輪蝸桿箱、蝸輪蝸桿、絲桿絲母機構帶動上輥裝置的水平移動，實現板材的非對稱卷制。

下輥主傳動提供動力，通過主傳動輸出齒輪、下輥輸入齒輪、開式傳動扭矩至下輥。

3-3、托輥裝置

托輥裝置由托輥、絲母絲桿機構、斜楔機構等組成。

托輥材質為45鋼，調質處理，硬度HB190~220，輥子表面硬度低于下輥輥子的表面硬度，且表面車削螺旋槽，有效防止了下輥的氧化皮、雜質損壞下輥的工作表面。

托輥共一組每組四根，根據卷制板材規格的負荷大小，進行上下調節。

3-4、主傳動裝置

主傳動裝置由主電機、ZSY硬齒面減速機及皮帶輪傳動機構組成，對兩下輥分別傳動。

3-5、卷錐裝置

卷錐裝置由支座、擺桿、軸承及滾套等組成。

3-6、翻倒裝置

翻倒裝置由滑枕、翻倒油缸等組成。

翻倒油缸活塞桿鍍鉻處理。

翻倒裝置的翻倒，便于制品沿輥子軸向方向取出。

3-7、固定、翻倒側機架、底盤

    固定、翻倒側機架用來安置兩主油缸。

    底盤采用框架結構，抗扭斷面系數高，地腳螺栓少，安裝、調試方便。

        3-8平衡裝置

  平衡裝置由平衡壓塊、螺桿等組成。
