供應江蘇方華中心供氧*工程 供氧系統 供氧工程 中心供氧設備廠家

中心供氧負壓吸引傳呼對講手術室凈化設備及工程安裝

一：中心供氧系統主要用于病房、急救室、觀察室和手術室等處的氧氣供給。

主要組成

醫用中心供氧系統由氣源、控制裝置、供氧管道、用氧終端和報警裝置等部分組成。

1 氣源

氣源可為醫用制氧機、液氧儲罐及匯流排供氧三種方式之一或其中兩種方式組合。

2 控制裝置

控制裝置包括氣源切換裝置，減壓、穩壓裝置和相應的閥門、壓力表等。

3 供氧管道

供氧管道是將氧氣從控制裝置出口輸送至各用氧終端。全部采用經過脫脂處理的無氧紫銅管或不銹銅管，且所有連接附件均采用氧氣品。

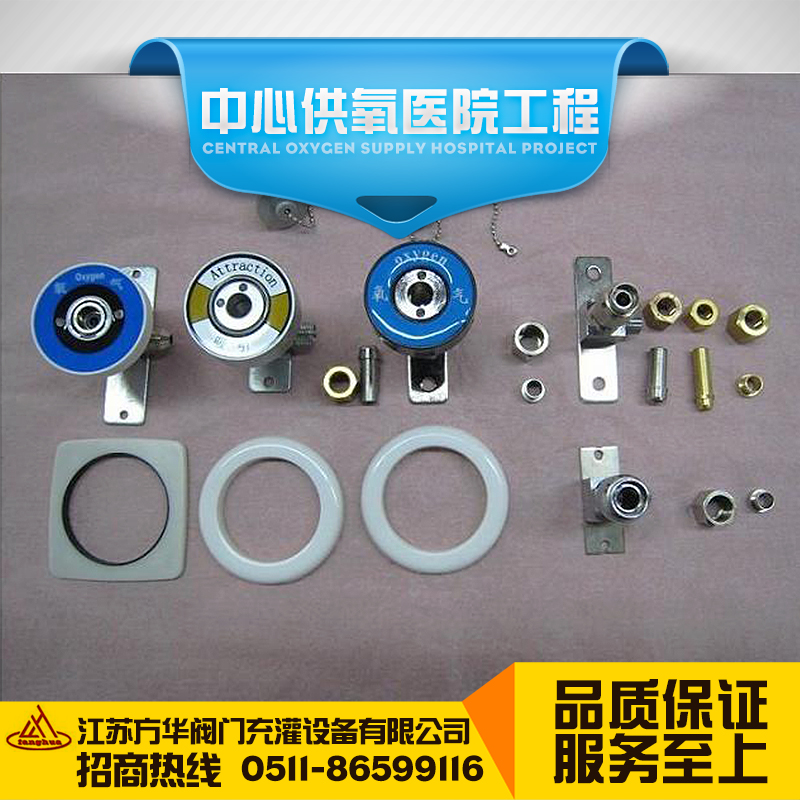

4 用氧終端

用氧終端設在病房、手術室和其他用氧部門。在用氧終端安裝有快速插拔式密封插座，使用時只需將供氧設備（氧氣濕潤器、呼吸機等）的接頭插入插孔內，即可供氧，并可靠地保證密封；不用時，可以拔下供氧設備的接頭，也可關閉手動閥門。

根據的不同需要用氧終端也有不同的結構形式。一般安裝在墻上，分暗裝（鑲嵌在墻內） 和明裝（突出于墻外，蓋以裝飾罩）兩種；手術室和其他病房的終端，有壁裝式、移動式和吊塔式等幾種形式。

5 報警裝置

報警裝置安裝在控制室、值班室或用戶的其他位置。當供氧壓力超出使用壓力的上下，報警裝置即可發出聲、光報警信號，提醒有關人員采取相應措施。

我公司供氧站內的供氧方式可選用醫用制氧機、液氧儲罐及匯流排供氧三種方式之一或其中兩種方式組合。

? 氧氣匯流排系統設置了氧氣欠壓聲光報警裝置，且可實現供氧的自動或手動切換。

? 氧氣壓穩壓箱內采用雙路設計，保證了各病區供氧的連續性。

? 每個病區的護士站內設置一臺病區監測計量儀，自動監測各醫療病區供氧壓力及用氧量，為成本核算提供了可靠的依據。

? 輸氧管路全部采用經過脫脂處理的無氧紫銅管或不銹銅管，且所有連接附件均采用氧氣品。

二：醫用中心吸引系統由中心吸引站的真空泵機組作為負壓源， 通過真空泵的抽吸使吸引系統管路達到所須的負壓值，在手術室、搶救室、室和各個病房的終端處產生吸力，主要用于吸除病人體內的痰、血、膿及其他污染物。

系統組成

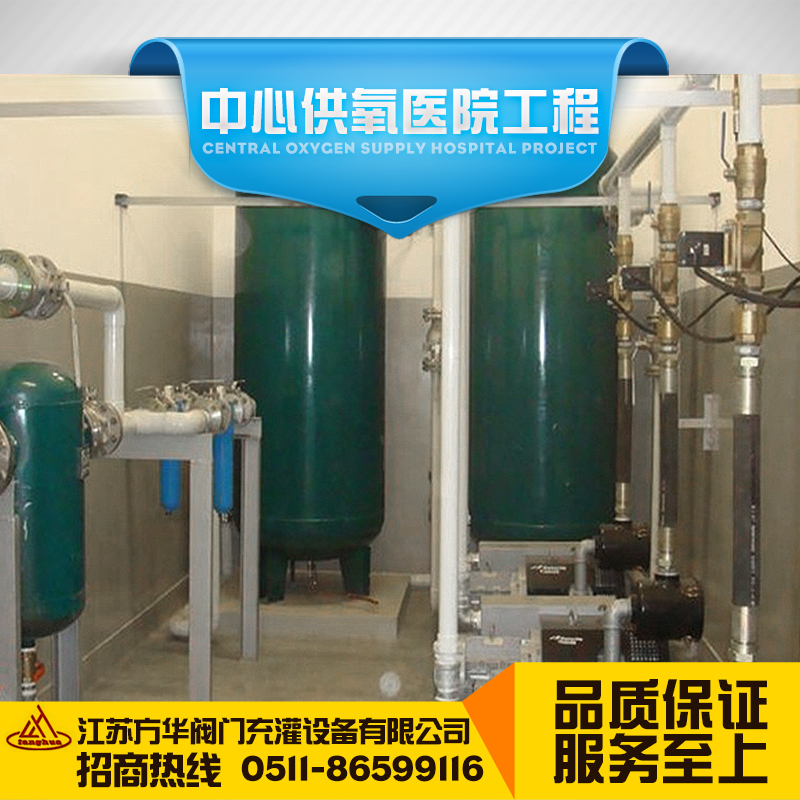

中心吸引站：也稱負壓站，由真空泵機組和真空容器組成的獨立操作間，一般包括真空泵、真空閥門、真空儀表、真空罐、集污罐、連接管道及電控柜等。

吸引管道：中心吸引站到各病區、各樓層、各病房的管道系統，主要包括真空管道和一些管道元件。

終端：吸引管路的末端，插拔式自封快速接頭，連接吸引器和吸引瓶等吸引裝置

技術參數

抽氣量：25～630 m3/h

電機功率：0.75～20 KW

終端負壓值：0.02MPa ～ 0.07 MPa范圍內任意調節

終端抽氣速率：≥30L/min

系統小時泄漏率：≤ 1%

主要特點

采用進口真空泵及醫用氣體過濾器，真空度穩定、噪音低、無污染

真空泵機組的啟動與停止可選擇手動和自動兩種控制方式

智能監控，及時的故障報警及信號遠傳（可選）

真空泵機組工作說明

自動控制方式下，系統根據檢測到的壓力信號，對真空泵進行啟動和停止控制。當真空罐內負壓達0.07MPa時，真空泵自動停機，真空罐內負壓使用下降到0.02MPa時，真空泵自動起動。控制泵自動開啟和關閉的壓力可按的要求調整。當負壓值高于0.019MPa或低于0.073MPa時，聲光報警裝置啟動。

三：醫用傳呼對講系統是現代化必不可少的護理輔助設備，它不但能減輕醫護人員的工作強度，而且也給廣大患者帶來方便。

1.1需設置2套醫用傳呼對講系統（設在1層、2層）。選用電腦呼叫系統，該呼叫系統標準配置50門分機，以滿足使用要求。 電腦呼叫系統由微電腦主機一臺，若干門雙向通話對講器，走廊大屏幕顯示器一臺等組成。

2、主要性能

2.1具有雙向呼叫，雙向通話功能，并且有呼叫床號儲存功能。

2.2優先處理及緊急呼叫功能。

2.3主機顯示窗口由中文和數碼直接顯示工作狀態、順序號、床號或床間號。

2.4二線制，電腦主機數顯呼叫床并報警，多位病員同時呼亦能循環顯示，走廊顯示屏同步顯示，音樂報警，大容量記憶庫，設計優先者，自檢故障。床頭分機帶復位，帶病員一覽表。

2.5當同時有普通病員，重病員，緊急呼叫時，主機根據“緊急呼叫”最為優先，其次“重病員”，最后為“普通病員”呼叫。

2.6大屏幕高亮度顯示，呼叫時顯示床位號。

2.7通過主機觸摸屏設置時間、重病員床號。

3、技術參數

3.1系統標準監控容量50門分機。（如有特殊需要時，可擴容至99門）

3.2傳輸線：二根單芯屏蔽線

3.3電源：單相交流220V±10%，50HZ

3.4整個系統功耗（包括走廊顯示屏）：靜態時≤15W  動態時≤35W

3.5工作方式：連續

3.6報警方式：音樂

3.7工作條件：環境溫度     -15℃~50℃

四：手術室凈化系統是醫用設備發展的趨勢和重點方向，也是做為手術室凈化系統的重中之重!!!

1、手術室凈化對手術室空氣途徑的感染控制有效且是其他設備不可替代的；

2、一個凈化空調系統所負擔的手術室間數宜少不宜多；

3、引入污染度概念，在降低手術室關鍵區域污染度的同時，減少高凈化級別手術室的送風量；

4、引入局部強化送風的概念，即采用置換氣流送風吊頂,在手術室關鍵區域形成單向流型氣流組織，降低手術室關鍵區域的空氣污染度；

5、新風系統采用獨立的初、中效兩級過濾；

6、采用定風量閥，以保證室內的正壓分布。

潔凈的手術部由間手術室、中央潔凈大廳、室、蘇醒室等附屬房間組成,總之設計者在手術室凈化工程中，應借鑒國外的經驗，再結合我國的具體情況，本著"降低風量、改善效果、節約能源、方便調節、提高可靠性"的原則，進行了多個方面的嘗試，實踐證明這些嘗試都已經成功了。
