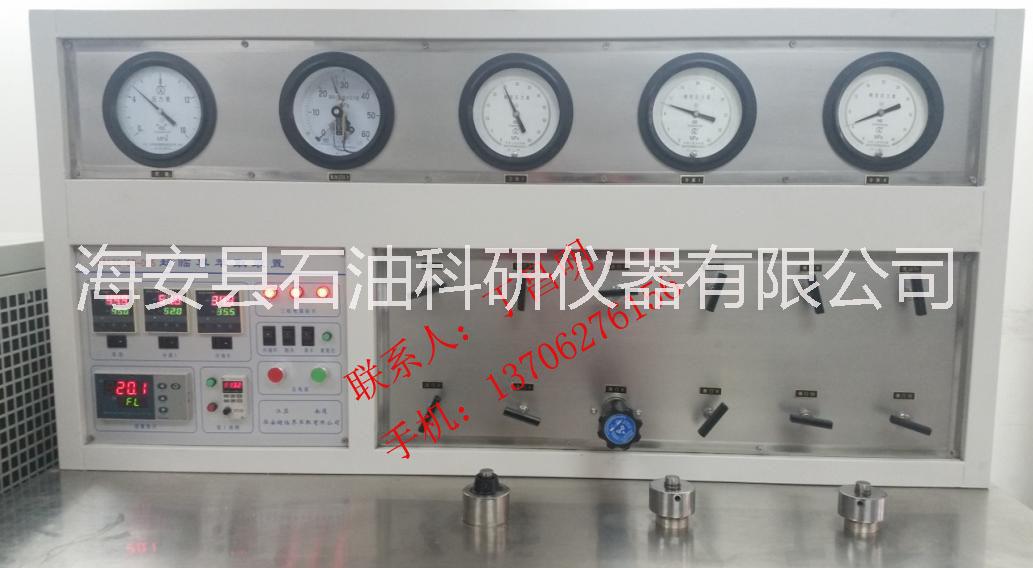

供應超臨界萃取裝置/超臨界萃取反應儀/石油化工科研儀器

 HA120-50-0.5型CO2超臨界萃取裝置技術說明

（一萃二分CO2循環式）

該裝置用于高壓及合適溫度下進行物質萃取（固體或液體），在分離器中改變條件使溶解物質解析出以達到分離的目的。該裝置主要由：萃取釜(1L)、分離釜(2只)、CO2高壓泵、攜帶劑泵、制冷系統、CO2貯罐、換熱系統、凈化系統、流量計、溫度控制系統、安全保護裝置、清洗系統等組成，全套設備支架及外表均采用不銹鋼。附屬設備和系統都能滿足超臨界萃取主系統的需求和流程圖要求。

一、 萃取釜：

配有水夾套循環加熱系統，溫度可調，配固、液料用料筒

材質               1Cr18Ni9Ti

容積               0.5L

工作壓力       50MPa

二、 分離釜：

配有水夾套循環加熱系統，溫度可調

材質               1Cr18Ni9Ti

容積               0.3L二套

工作壓力       30MPa

三、 CO2高壓泵：

流量（雙柱塞）       排量50L/h    變頻可調

工作壓力         50MPa

四、 攜帶劑泵：

流量（雙柱塞）       1/4—4L/h    機械調節

工作壓力         50MPa

五、 制冷系統：

制冷量               3300Kcal/h   風冷或水冷

溫度控制范圍         -0℃～+5℃   滿足工藝要求

六、 換熱系統：

材質                 1Cr18Ni9Ti

規格                 Φ6×1盤管

工作壓力         50MPa

配水夾套循環加熱系統，溫度可調

七、 凈化系統：

材質                 1Cr18Ni9Ti

工作壓力         50MPa

八、 CO2貯罐：

材質                 1Cr18Ni9Ti

工作壓力         16MPa

九、 流量計：

規格       金屬管浮子流量計數顯遠傳

數顯表     分別顯示瞬時和累積流量

十一、溫度控制系統：

    控制范圍            室溫~75℃可調（水?。?

    動態控溫精度        ±1℃    數顯雙屏

十二、安全保護裝置：

1． 高壓泵出口配電接點壓力表、設定工作壓力、超壓自動       停泵保護。

2． 萃取釜、分離釜根據工作壓力，分別配安全閥，超壓自動泄壓。

十三、管路：

    閥門、管件    DW6

接觸流體的容器、閥門、管件、管線均采用1Cr18Ni9Ti不銹鋼制作。

十四、其它：

    1．電源：   三相四線制     380V/50HZ     15Kw

    2．CO2：   食品級≥99.5%，單瓶凈重≥22Kg  用戶自備

3． 安裝尺寸：3700×2500×3200m/m，外加操作空間。
