定制產品報價單
一、 移動式鋁合金升降平臺的基本技術參數:
| 名 稱 | 技 術 參 數 |
| |
|

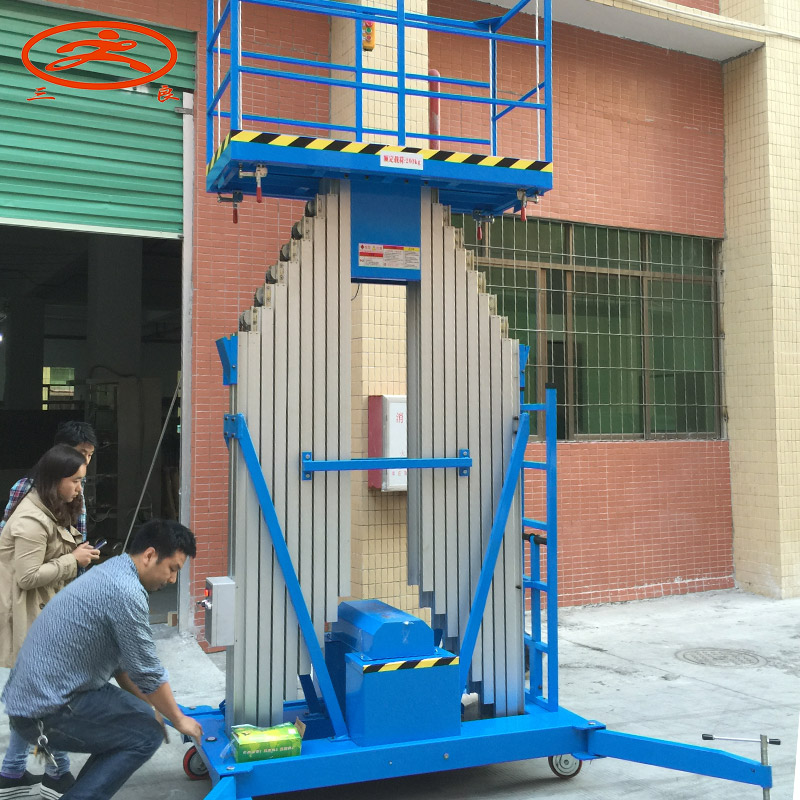

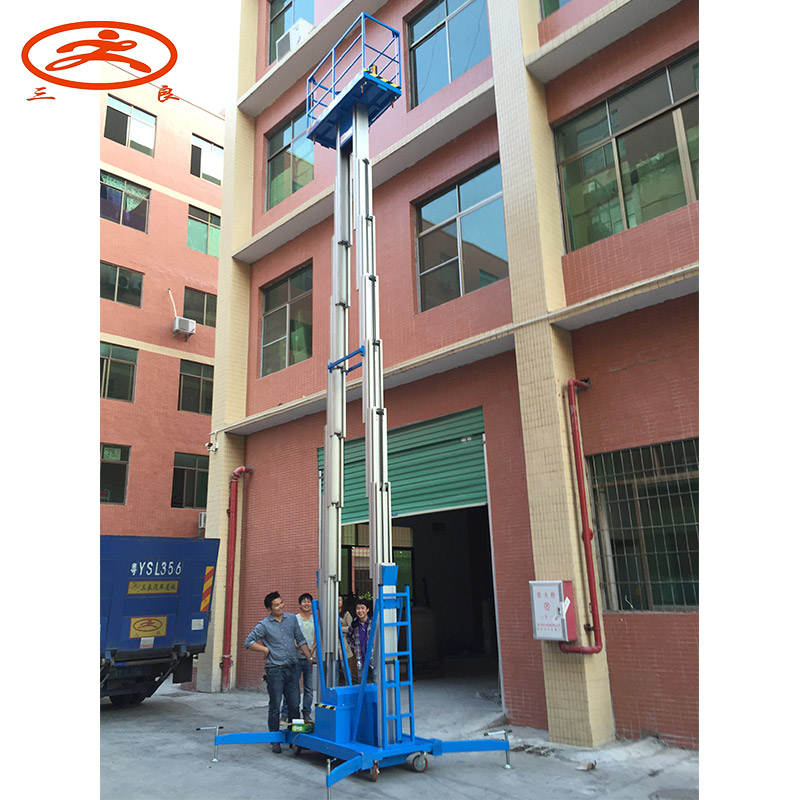

雙 桅 式 鋁 合 金 升 降 機 | 型 號 | GTWY12-200S | |
| 單 價 | 15000元(不含17%增值稅,含運費) | ||
| 額定載荷 | 200kg | ||
| 凈 重 | 700kg | ||
| 基 本
尺 寸 | 平臺作業高度:13.7m | ||
| 平臺高度:12m | |||
| 臺面長度:1.42m | |||
| 臺面寬度:0.60m | |||
| 外型尺寸:1.66*0.97*1.98m | |||
| 電機功率 | 1.1kw | ||
| 電 壓 | 220V | ||
| 液壓系統 | 內置 | ||
| 下降速度 | 可調(m/min) | ||
| 油漆顏色 | 噴塑 | ||
二、 主體結構部分基本配置:
1、臺面材料:臺面板采用3mm花紋鋼板(有防滑功能)與30*50矩形管制(上海寶鋼)
2、材料主梁:鋁合金(聚海鋁業)
鋁材根數:16根
鋁材長度:1880mm
鋁材臂架截面:200*95*6.5mm
| 成分
牌號 |
Si 下限 上限 |
Mg 下限 上限 |
Fe 上限 |
Mn 上限 |
Cu 上限 |
Cr 上限 |
Ni 上限 |
Zn 上限 |
Ti 上限 |
其 他 單個 合計 |
Al | 備注 | |||
| 6005 | 0.60 | 0.90 | 0.40 | 0.60 | 0.35 | 0.10 | 0.10 | 0.10 | 0.10 | 0.10 | 0.10 | 0.05 | 0.15 | 余量 |
|
3、底座采用4mm開平板折邊,支腿采用40*80的矩形方管相結合(上海寶鋼)
4、電器箱:電子集成線路板一體箱
5、上升下降按鈕:外置(正泰)
6、上升行程開關:外置 (正泰)
7、油泵閥塊采用意大利產,設備內置。
8、油缸:外徑50mm2只,內徑40mm2只,通過電動液壓泵驅動調節升降機上升
9、密封圈:進口臺灣鼎基及O形圈
10、金屬高壓軟管:雙層高壓鋼網橡膠管
11、液壓單元:采用海普液壓動力單元
12、液壓油:冬季采用32號抗磨液壓油,夏季采用46號抗磨液壓油 (中國石化長城)
13、輪胎:抗磨聚酯輪(4只)
14、鏈條:板式鏈條BL444
15、電線:4*0.75mm?擠壓電線
16、本公司產品按照JG/T5103-1998國家標準的要求設計圖紙,確定工藝及加工生產結構原理簡單,操作方便,使用安全可靠,維修方便。
17、保修一年,終身。
