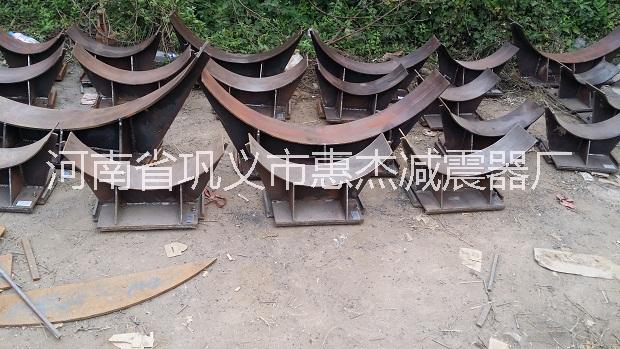

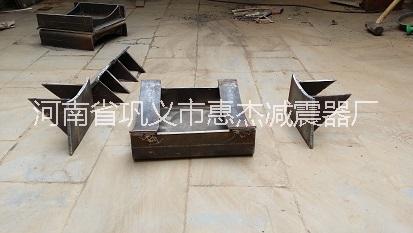

隧道內大水平推力管道固定支架的設計

隧道內固定支架間距25m，供水管道的折算重力荷載為34.8kN／m?？紤]到隧道內施工空間狹小，隧道長度超過10km，為方便施工安裝，管道固定支架采用鋼結構，隧道外制作，運輸就位焊接安裝。為了保證管道固定支架的安全，必須采用受力清晰、傳力路徑明確的設計方案。在設計方案階段，對復雜結構的簡化是非常重要的，經過理論分析和初步研究，設計管道固定支架上、下、側面固定于隧道二襯上，與預埋件焊接，連接節點及預埋件按固結計算及構造。隧道一襯二襯局部環狀加厚，與巖體形成環狀頂推面，以承受管道縱向推力。由于水平推力巨大，如果僅采用主立柱受彎來承受水平推力，一方面該立柱截面太大，另一方面材料強度得不到充分利用，浪費材料。立柱設計方案中加入支撐體系。在立柱沿管道縱向設米字形支撐，形成軸心受力體系。支撐按軸心受力構件設計，為了安全起見，支架與隧道連接節點分別按鉸接和剛接計算兩次，取不利結果設計構件和焊縫。斜支撐主要承受水平推力，立柱主要承受重力荷載。管道與支架連接采用環狀加勁肋板底板構造，保證沿管道周長均衡傳遞水平推力。加勁肋板及其底板初步選16mm厚鋼板，鋼材支架選用Q345B，DN 1400mm熱力管道鋼材為L290。單位名稱： 河南省鞏義市康店惠杰機械廠 電 話： 0371-64366069 Q Q： 1075188481 手 機： 13603869076 / 13592543881 聯系人： 李經理 郵 箱： 1075188481@qq.com 郵 編： 451200 網 址： www.gykdhj.com 通訊地址： 河南省鞏義市康店鎮黑南村工業區 標簽：     鄭州市管道固定支架   鄭州市管道固定支架廠家
