供應GL-SS75萬向排風罩

北京給力科興實驗室裝備有限公司地址：北京市大興區生物醫藥基地天華大街9 號

電話：010-53368687 傳真：010-89213653

網址：www.glkxlab.com 郵箱：glkxlab@ye.net

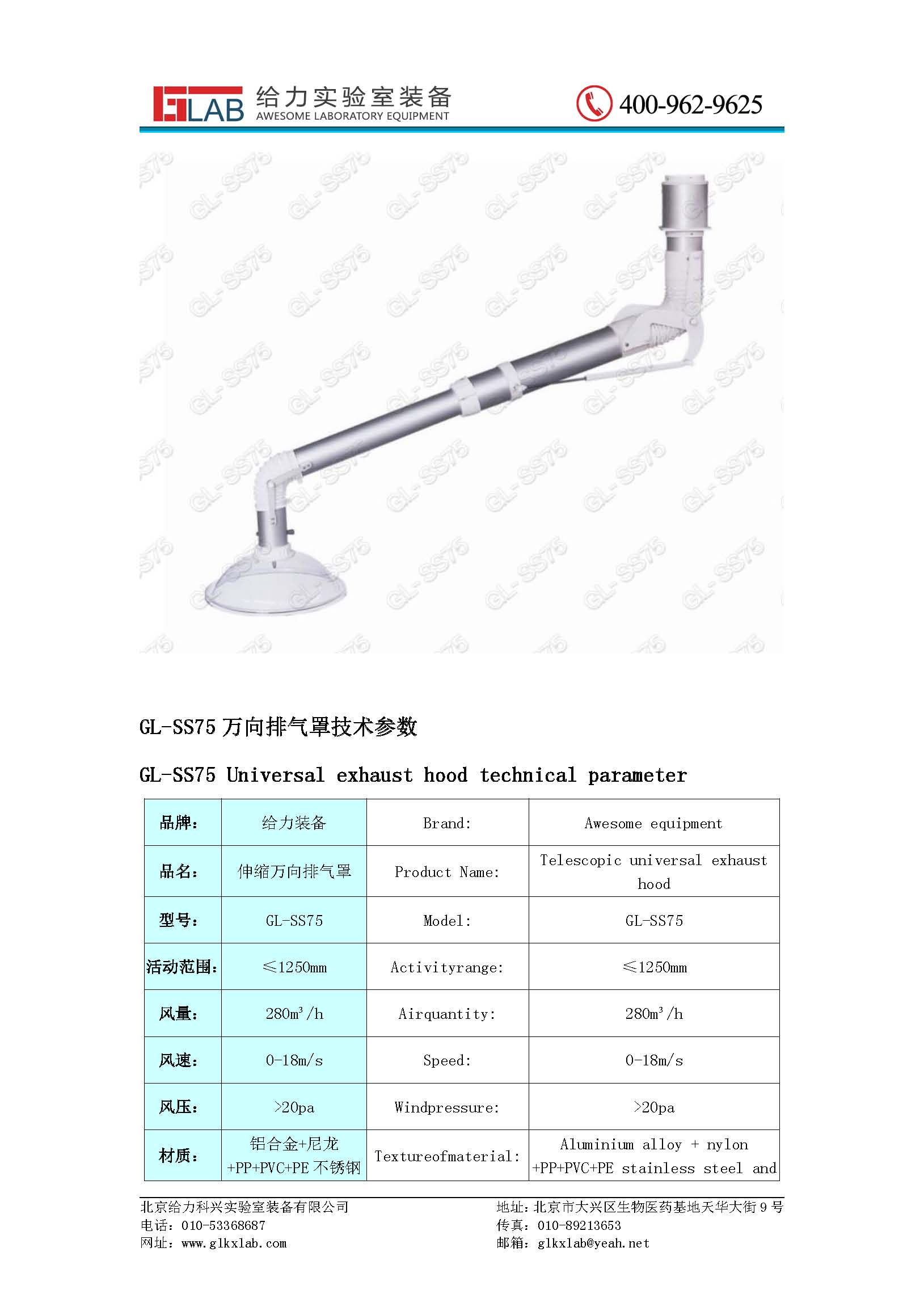

GL-SS75 萬向排氣罩技術參數

GL-SS75 Universal exhaust hood technical parameter

品牌： 給力裝備Brand: Awesome equipment

品名： 伸縮萬向排氣罩Product Name:

Telescopic universal exhaust

hood

型號： GL-SS75 Model: GL-SS75

活動范圍： ≤1250mm Activityrange: ≤1250mm

風量： 280m?/h Airquantity: 280m?/h

風速： 0-18m/s Speed: 0-18m/s

風壓： >20pa Windpressure: >20pa

材質：

鋁合金+尼龍

+PP+PVC+PE 不銹鋼

Textureofmaterial:

Aluminium alloy + nylon

+PP+PVC+PE stainless steel and

北京給力科興實驗室裝備有限公司地址：北京市大興區生物醫藥基地天華大街9 號

電話：010-53368687 傳真：010-89213653

網址：www.glkxlab.com 郵箱：glkxlab@ye.net

等材質other materials

氣流方向：

手動調節外部閥門

旋鈕，控制進入之氣

流量

Airflowdirection:

Manually adjust the external

valve knob to cool the gas

flow into the air flow

適用范圍：

局部排煙、排風、吸

塵等、移動式排風

Applicablescope:

Local smoke, exhaust, vacuum,

and so on, mobile wind

流量調節： 30-280m? Flowregulation: 30-280m?

耐高溫： 160-220℃ High temperature: 160-220℃

重量： 7kg Weight: 7kg

包裝： 紙箱包裝Packing: Carton packaging

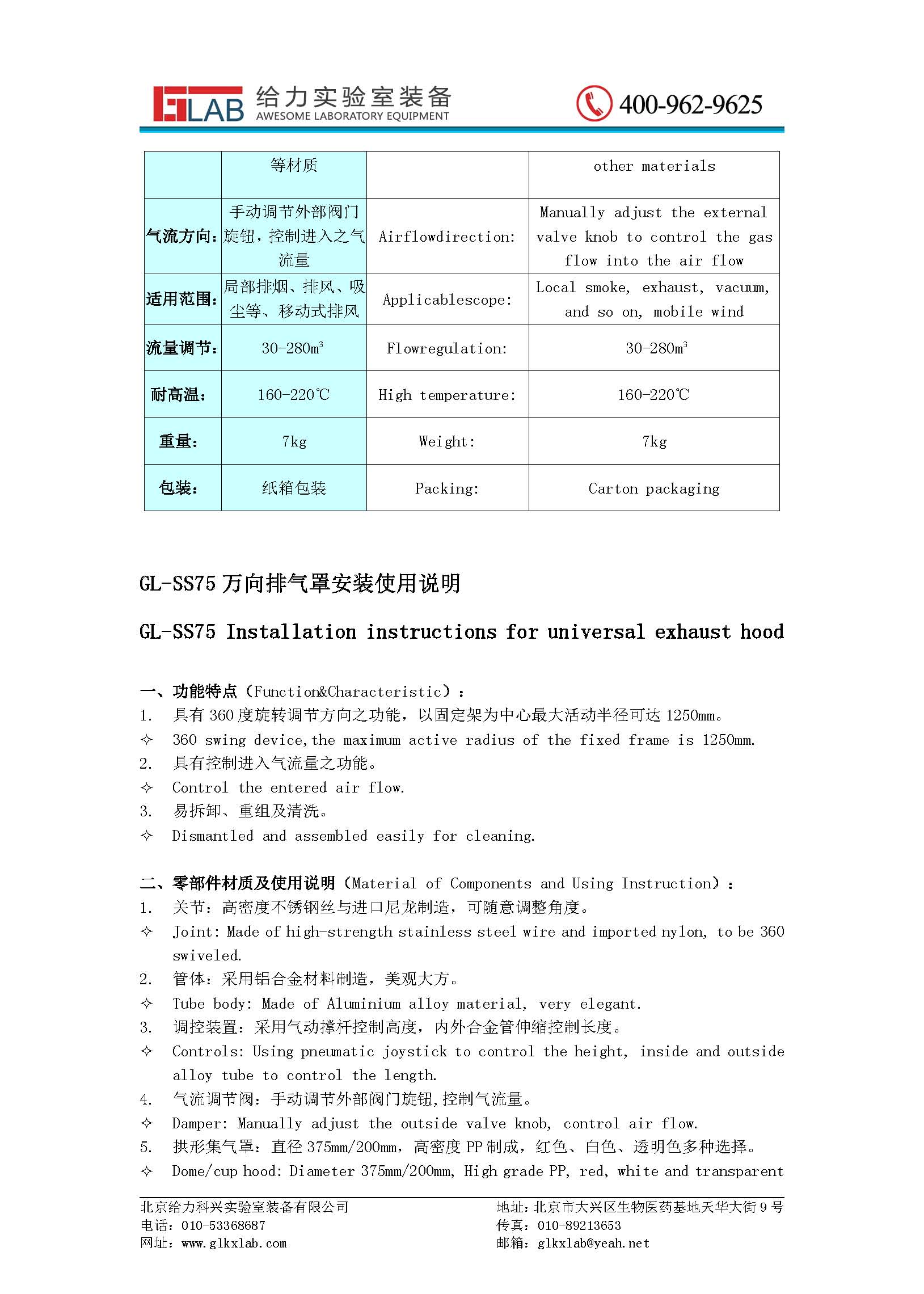

GL-SS75 萬向排氣罩安裝使用說明

GL-SS75 Installation instructions for universal exhaust hood

一、功能特點（Function&Characteristic）：

1. 具有360 度旋轉調節方向之功能，以固定架為中心活動半徑可達1250mm。

? 360 swing device,the maximum active radius of the fixed frame is 1250mm.

2. 具有控制進入氣流量之功能。

? Cool the entered air flow.

3. 易拆卸、重組及清洗。

? Dismantled and assembled easily for cleaning.

二、零部件材質及使用說明（Material of Components and Using Instruction）：

1. 關節：高密度不銹鋼絲與進口尼龍制造，可隨意調整角度。

? Joint: Made of high-strength stainless steel wire and imported nylon, to be 360

swiveled.

2. 管體：采用鋁合金材料制造，美觀大方。

? Tube body: Made of Aluminium alloy material, very elegant.

3. 調控裝置：采用氣動撐桿控制高度，內外合金管伸縮控制長度。

? Cools: Using pneumatic joystick to cool the height, inside and outside

alloy tube to cool the length.

4. 氣流調節閥：手動調節外部閥門旋鈕,控制氣流量。

? Damper: Manually adjust the outside valve knob, cool air flow.

5. 拱形集氣罩：直徑375mm/200mm，高密度PP 制成，紅色、白色、透明色多種選擇。

? Dome/cup hood: Diameter 375mm/200mm, High grade PP, red, white and transparentfor choosing.

6. 固定架：高密度PP 材質，模具注塑一體成型，牢度強，不脫底，用M12 膨脹螺釘固定

于實驗室屋頂。

? Fixed frame: High density PP material, injection from a complete mould, fixed

to lab roof with M12 expansion screw.

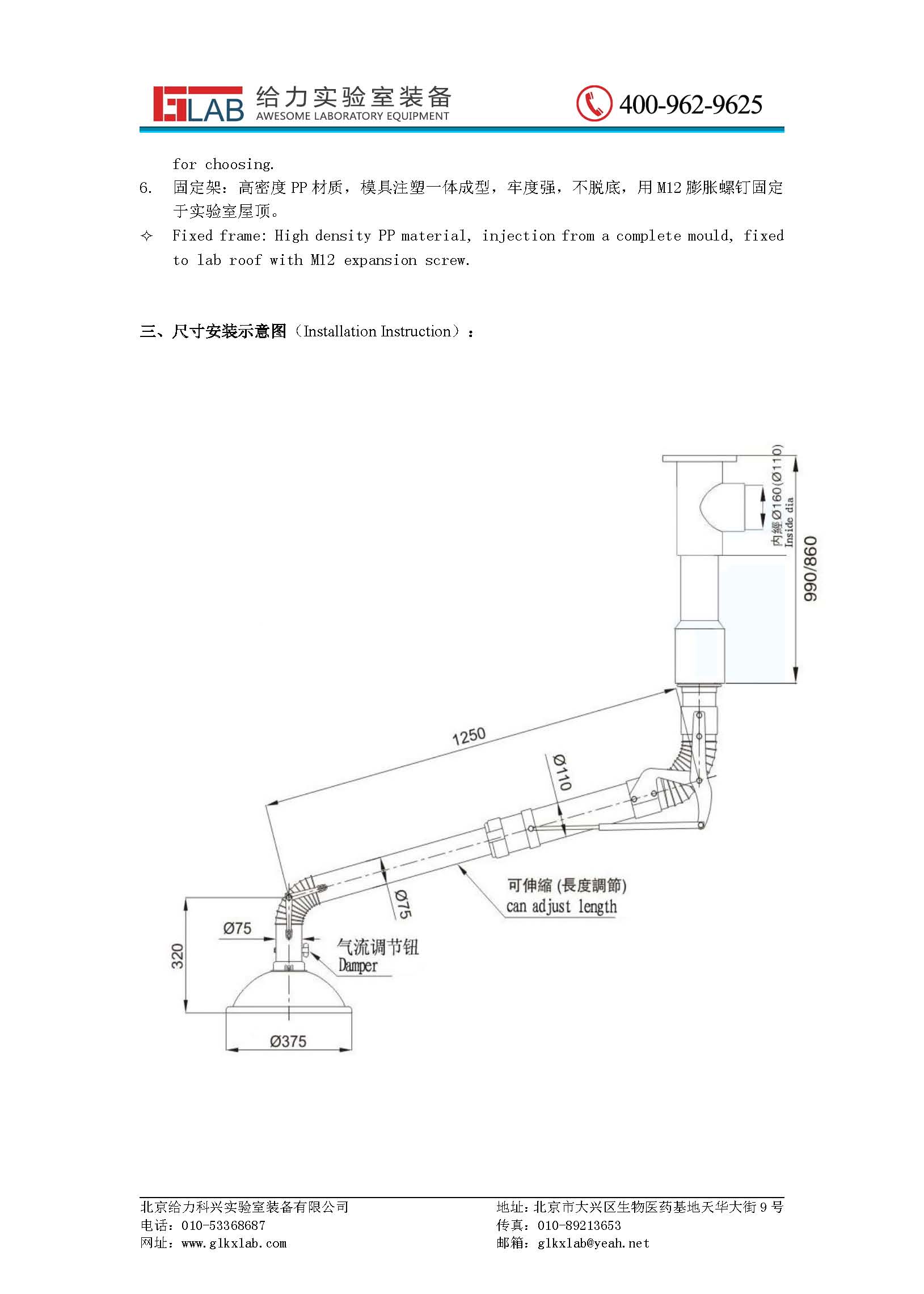

三、尺寸安裝示意圖（Installation Instruction）：
