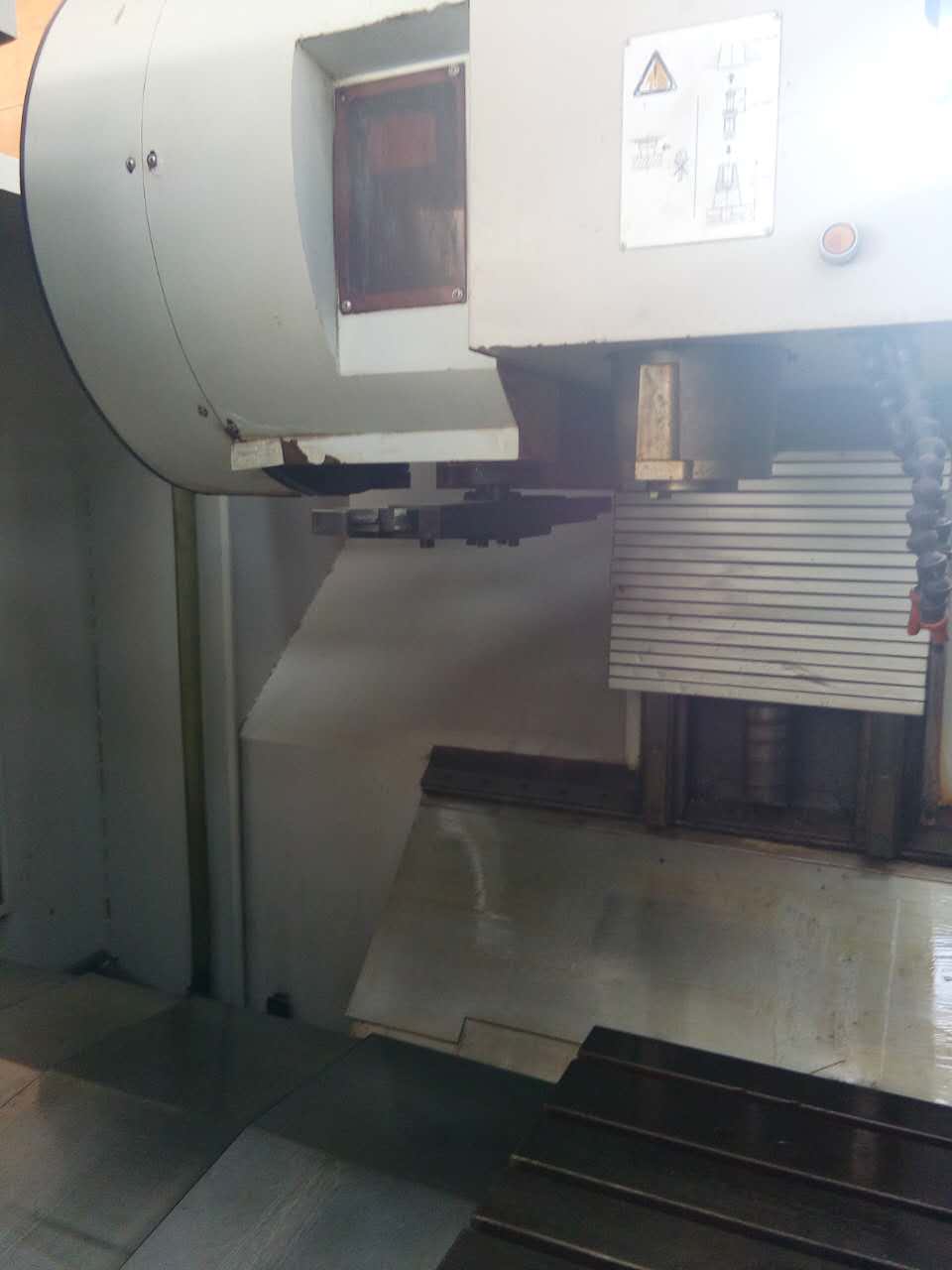

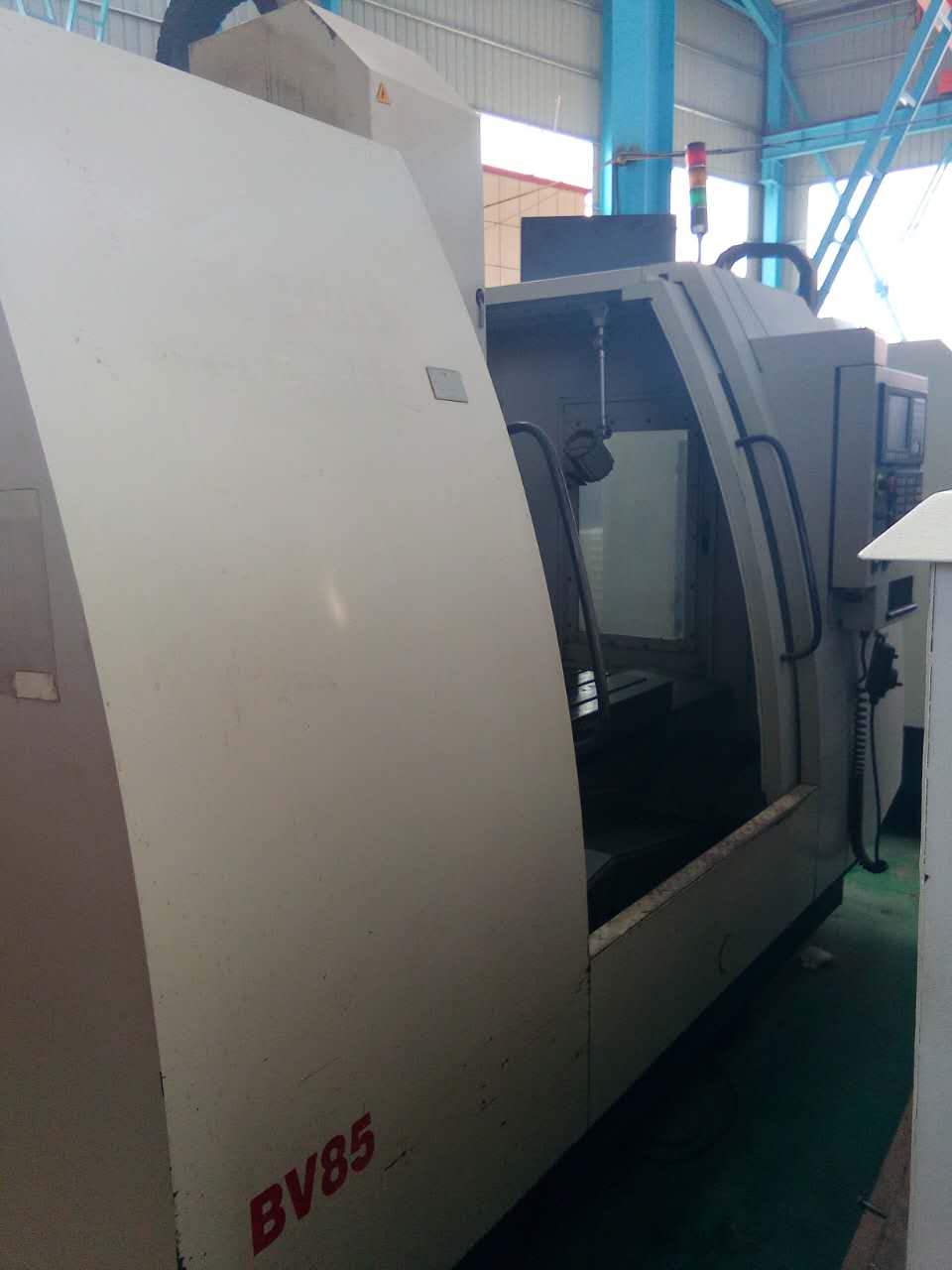

供應出售北京機電院BV85立式加工中

主要技術參數

工作臺尺寸 1000×610mm

行程 X軸 862mm

Y軸 510mm

Z軸 560mm

快速移動速度 24m/min

切削進給速度 3—15000mm/min

主軸轉速 60—6000或60-8000r/min

主軸電機功率 11--15KW

主軸錐孔 7:24 No40

刀庫容量 21把刀

刀柄型號：JT40/BT40

外形尺寸：2882mm x 2347mm x 3018mm

重量：6000kg

結構特點及一般用途
1、結構特點
整體結構為床身式，立柱固定不動。
X、Y進給機構采用十字滑臺機構。
各直線運動軸采用直線滾動（滾珠）導軌，并采用滾珠絲杠及伺服電機驅動。
立柱上固定安裝不同型式的刀庫，實現機床自動換刀。刀庫可選配斗笠式或機械手式。
整體采用表面噴塑封閉防護罩及對開雙拉門結構。機床內部各運動軸導軌分別采用不銹鋼伸縮防護罩、斜拉護板及護簾等局部防護結構，Z軸絲杠單獨采用鋼質伸縮防護套。
電氣柜與機床主體聯接成一體，運輸及安裝過程中不需拆解。電氣柜采用雙開門。
限度地加大了Y軸導軌跨距，了X軸運動過程中造成的重力傾覆現象，保證了機床運行穩定性及綜合剛度。
主軸采用進口成組*軸承，主軸組件經嚴格動平衡旋轉振動。鎖定與松開采用由鋼珠夾頭及碟形彈簧為主要元件的拉緊及松打刀機構。拉刀力為碟簧力，松刀力則由氣缸提供。
主電機與主軸之間采用同步齒形帶傳動，傳動比1 ：1。
主軸配置可滿足多種刀柄及拉釘組合要求。
模塊化的結構設計，保證了各種特殊選項的靈活配套。
可加裝各種測頭、全閉環控制光柵尺及適當規格數控轉臺等。

2、一般用途
BV85采用專業化廠家提供的數控系統，各直線運動軸、主軸及追加旋轉軸均采用伺服電機驅動，三軸或四軸聯動，可進行各種銑削、鏜孔、鉆鉸孔、剛性攻絲等一般機械加工，并實現數字化定位，通過運動軸插補聯動可實現旋切大螺紋、多種曲面加工，且同一臺機床上可實現工件一次裝夾過程中多種工序的粗、精加工。同時，數控系統中配備了多種典型循環程序供加工過程中編程選用。機床工作過程中的切削加工、冷卻液提供、交換等均由預編制程序控制，且換刀過程中自動實施主軸中心吹氣，保持刀柄及主軸錐孔清潔。機床切削過程中產生的切屑根據配置不同或者由沖刷系統及排屑器等定向排送到集屑小車，或者人工清理。

聯系電話：13785664921//13910048666
