光纖入戶信息箱按配置可分為基本型及擴展型,擴展型可在功能擴展面板上安裝語音模塊,數據模塊,路由器等。滿足家庭
弱電業務工程的總集成。是以后家庭多項弱電業務接入的方向,箱體面板可采用
冷軋鋼板或者塑料兩種材質。
光纖入戶信息箱支持
ONU,電池備電,
電源適配器,
光纖適配器等集成安裝。集中管理電話線,網線,
光跳線,美化室內環境。各功能區域應相對集中,并滿足以下要求:
① 家庭用通信終端區:滿足ONU及其它家庭終端設備安裝的空間要求。
② 光纖終端區:滿足光纖接續(冷接或熔接)的區域。
③ 設備擴展區:滿足各種信息面板、擴展模塊(設備)安裝的空間。
④ 其它備附件:在機箱門靠上部合適位置配置掛牌(方便各使用單位對機箱編號進行標識)、電源插座等其它附件等
結構參數編輯
1、光纖入戶信息箱的前蓋、底盒采用工程塑料ABS+PC為原料
注塑成型,且滿足RoHS標準;塑料材料厚度應不小于1.5mm。
2、翻轉式網格結構,可兼容不同尺寸ONT,對WIFI無線信號無影響。底盒采用鏤空設計,背板,方便適配器等設備的安裝。專門的電池與
電源適配器安裝位,
光纖適配器安裝位,盤纖熔接單元,暗走線結構支持左右下三個方向進出入戶光纜。
3、產品采用模塊化思想設計,客戶可根據實際的需要靈活增減,無須反復施工便能為家庭提供高可靠性、高性能、整潔的網絡、電視、電話統一管理。也可根據客戶特殊需求,提供產品快速
定制服務,滿足客戶的需求。
4、采用優質的
冷軋板,使用的數控中心加工。功能
模塊化設計,自帶理線器功能,施工簡單方便。
5、 箱體按照中國電信對
FTTH接入要求設計,電纜與光纜系統布線進行區域的劃分,電纜布線區域安裝架可靈活選配功能模塊,光纜布線區域內置了
熔纖盤,
ONU安裝支架,真正實現了
光纖到戶。
6、面板材質:1.2/1.5mm(可選)優質
冷軋鋼板,表面電腦平光
靜電噴涂。
7、面板技術特點:單開門設計美觀大方,施工方便,門板線型散熱孔設計提供良好的散熱效果。

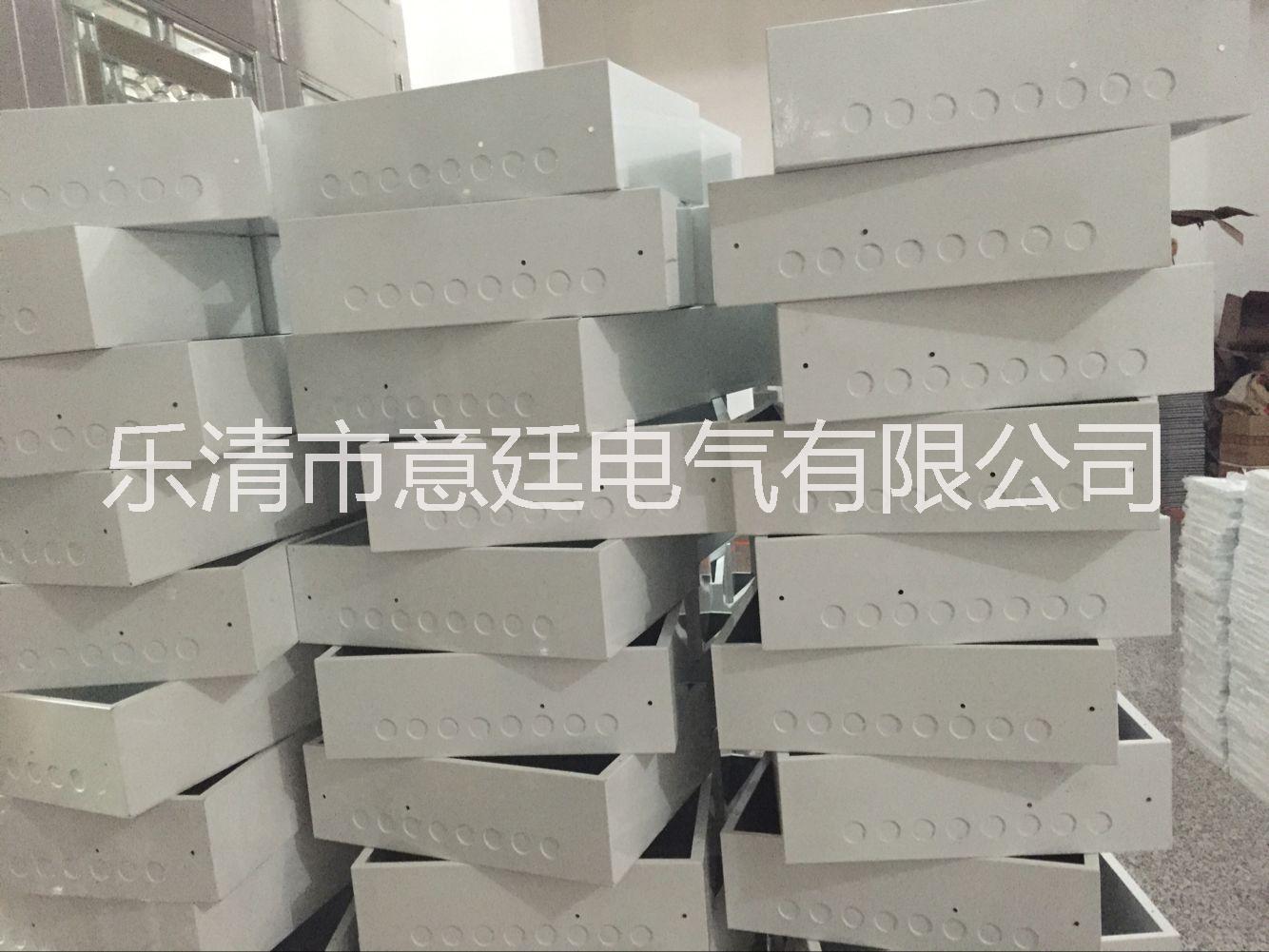

8、箱體材質:0.8/1.0/1.2mm(可選)優質冷軋鋼板,表面電腦平光靜電噴涂

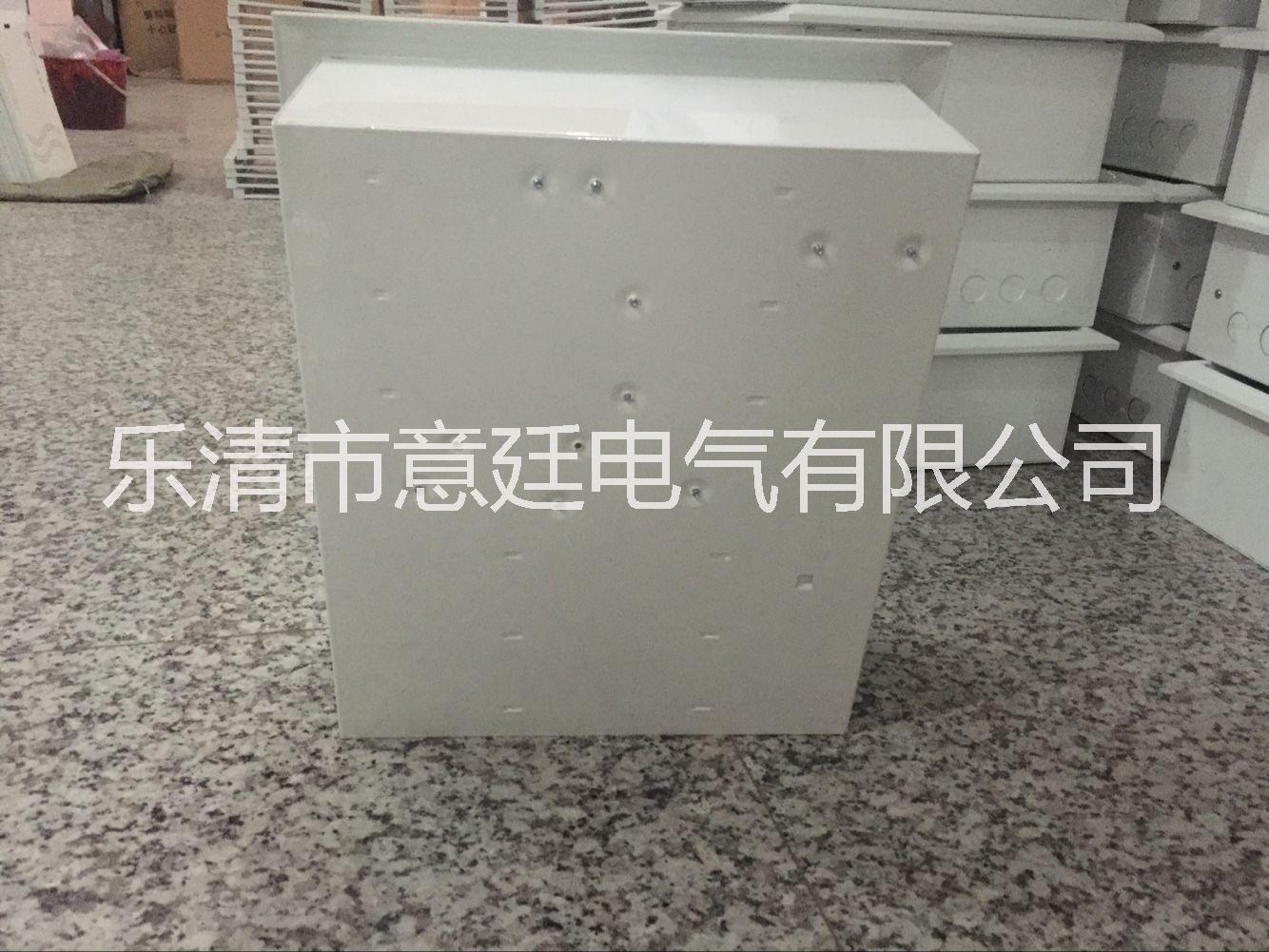

9、箱體底盒尺寸:400*300*120mm 外形尺寸:430*330*135mm
10、 箱體內為ONU設備提供了AC220V電源插座。
產品規格編輯
| 箱體類型 | 箱體編號 | 入墻尺寸 | 面板尺寸 | 容量 | 備注 |
| | yt-01 | 400×300×120 | 430×330×135 | 3U | |
| yt-02 | 350×300×120 | 380×330×135 | 4U | 含ONU支架,光纖熔接盤 |

安裝須知
1.光纖入戶信息箱至各個信息點(電話、寬帶、ITV、有線電視等)需預埋相應規格及數量的PVC塑料管做保護,根據線纜數量選用φ15-φ25等不同規格的型材。塑料管在預埋時應減少S彎和直角彎,施工時應防止異物進入管內,及時穿好鐵絲牽引線,注意管口的防潮封堵。
2.
居家布線應以星型方式組網,信息箱至信息點之間單根直放線纜,中間不得有接頭,線纜敷設時避免打圈、避免浸水和異物損壞。線纜規格應與模塊型號相匹配。
3. 為便于安裝維護,室內布線穿入信息箱的箱體內,需預留300mm的冗余,在信息盒內需預留150mm的冗余。
4. 每一根線纜建議在信息箱一端標識所對應的房間和位置的標識牌,以利于以后的安裝和維護。
5. 所有線纜在房間一端的接線面板接口必須按照T568B標準卡接成端。在信息箱一端必須按照T568B標準制作RJ45水晶頭,待業務開通時,按實際需要電信工作人員將上門為您調試開通。
6. 信息面板安裝高度一般距地面300mm嵌壁式敷設,或根據家裝設計需求定位。面板可選用86*86mm Z型或120*70mm型,也可根據裝修風格而定;根據需要配置
RJ11或
RJ45信息插座。用戶客廳、臥室放置電視機的墻面應配置RJ45信息插座。
7. 信息箱一經定點定位安裝完畢后,不宜移位,箱體結構不宜變動。
8. 信息箱內預留的
皮線光纜,不宜挪動,需做好保護,以防光纖折斷,影響今后使用。
9. 信息箱箱體門為特殊材料制作,不宜更換、遮擋。
10. 做好信息箱內的電源線的安全接地防護,謹防漏電。
11. 合理安排信息箱的空間布局,做好各類線纜綁扎、固定。
12. 施工前,請仔細閱讀家裝布線須知。
