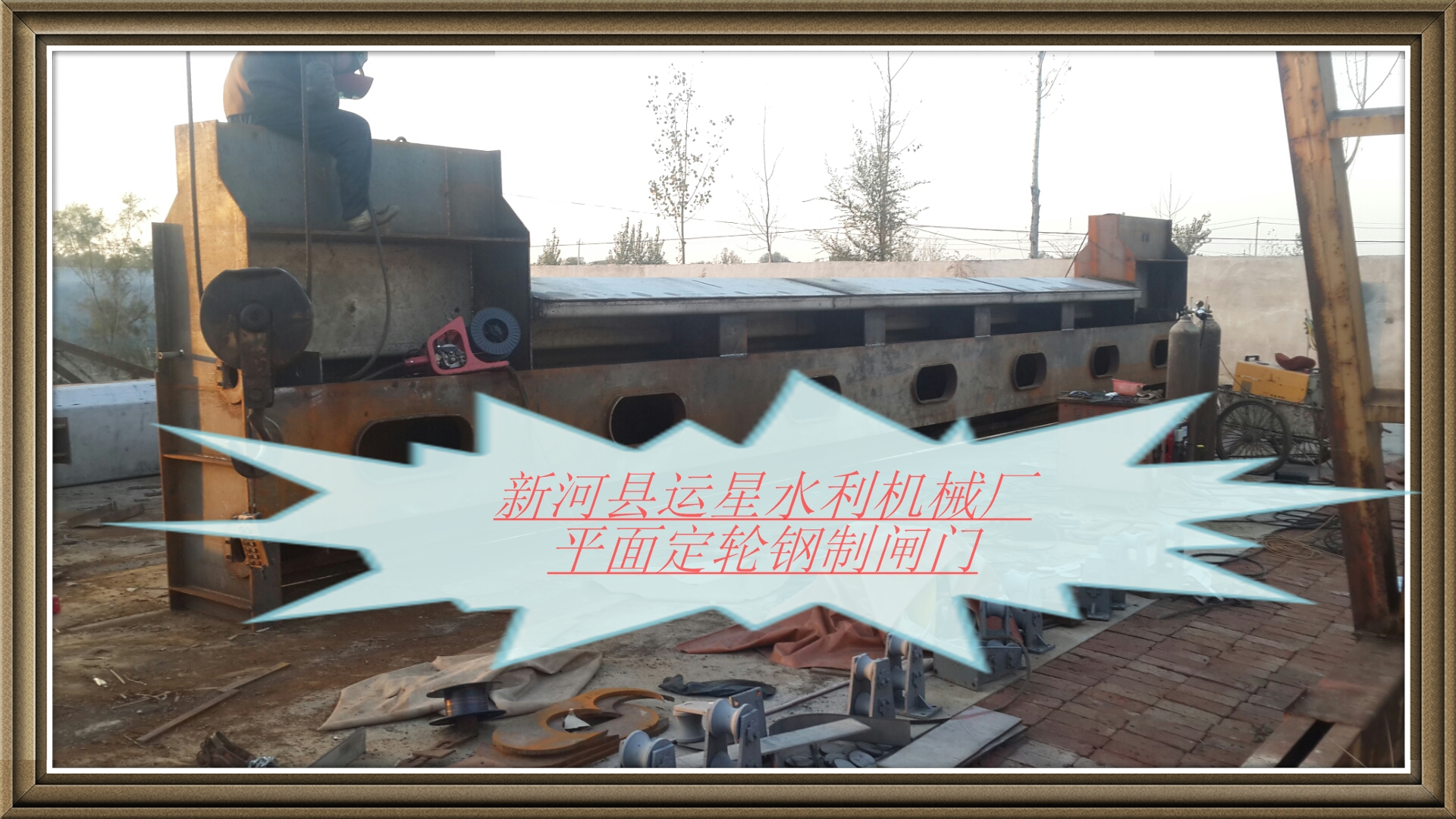

供應河南運星牌平面定輪鋼制閘門

鋼制閘門制作安裝規范

1、主要工作內容
本工作內容包括鋼制閘門、螺桿啟閉機或卷揚啟閉機等。鋼制閘門主要有平面滾動鋼制閘門，平面滑動鋼制閘門，平面弧形鋼閘門，弧形鋼閘門，溢流鋼閘門，直升式鋼閘門，平臥式鋼閘門，機閘一體鋼制閘門等各種規格。
2、執行標準和規程規范
執行閘門制作及安裝的部頒和國家有關現行規范。
3、閘門埋件制造工藝流程
（1）、閘門埋件制作應滿足DL/T5018-94.8.3埋件制造規范及招標文件有關埋件制造的技術要求。
（2）、 閘門埋件制作工藝程序
閘門埋件制造按下列工藝進行：施工準備→放樣→下料→埋件拼焊→校正→防腐→驗收。
閘門埋件下料尺寸應留足收縮余量，收縮量f=1mm/m，結合施工條件加以修正。閘門埋件焊接也要采用對稱焊接，其校正可采用液壓校正機校正，使其滿足規范要求。閘門埋件單件制造完成后，對接焊縫的接口處用銑床銑成坡口，以利于安裝焊接。
①、施工準備：閘門埋件制造前，組織人員準備施工機具，進行圖紙會審、技術交底、編制材料需用和采購計劃、進行原材料采購及材料試驗等工作。
②、放樣：按圖選用材料；對材料先行平整；將材料置于平臺上，按圖放出大樣。大樣放好后，須經專職質量檢查員實地復查，無誤后才能下料。
③、下料：直線型下料，利用半自動切割機下料；圓型線下料，利用數控切割機床下料。下料時，要考慮切割縫余量以及焊接收縮余量，確保下料的精度。
④、開坡口：開坡口采用B81120A刨邊機，開坡口時應注意進料速度及坡口角度，坡口的鈍邊應符合圖紙設計要求。
⑤、拼裝：拼裝必須在符合要求的平臺上進行拼裝。在拼裝時，要嚴格控制形位誤差。即：翼緣板對腹板的對稱度≤1.5mm。翼緣板對腹板的傾斜度≤1.5mm。構件拼裝完畢，經過檢驗員復檢合格后，即可點焊固定，點焊必須由正式的具有操作證的焊工點焊，其焊接工藝要求不得低于正式焊接的工藝要求。
⑥、焊接：埋件梁體焊接采用埋弧自動焊接，影響埋弧焊焊縫成形和質量的主要因素有線能量、接頭結構形式、尺寸、施工工藝及焊接材料性能，因此焊接時，主要應調節好焊接電流、電弧電壓，控制好焊接速度、坡口尺寸、焊縫間隙、焊絲直徑等參數。其余焊縫采用手工焊接，手工焊接時，應采用合適的工藝參數，運條要依照規范進行，表面波紋必須均勻；結尾不準留有弧坑，直線焊縫至邊緣，圓環形焊縫或方形焊縫首尾交接處均必須飽滿而不出現超高或凹坑。
⑦、閘門埋件的焊后矯正：埋件焊后，采用液壓矯正機進行矯正，使工作面直線度、側面直線度、工作面局平面度、扭曲等符合規范要求，表面需要加工的，按照圖紙設計要求進行加工。
（3）、 端頭處理：所有埋件端頭采用銑床進行銑削處理，確裝質量。
（4）、 閘門埋件防腐：埋件制作成型后，對外觀進行休整后運至防腐場地進行防腐處理，具體工藝詳見噴鋅防腐工藝。
（5）、 成品堆放保護：埋件制造驗收合格后，運至成品區標識，整齊堆放，并注意保護，防止搬運途中及堆放過程中產生變形及損傷。
4、噴鋅防腐工藝
（1）、閘門門葉防腐
我公司根據圖紙和本合同文件要求，制定防腐工藝和施工規程，并報監理人同意后實施。門葉制造成形后，應對外觀進行修整，磨平門葉焊疤、飛濺及焊縫余高，經檢驗合格后，運至噴砂現場進行噴鋅防腐。噴鋅防腐將采用室內噴鋼丸除銹的工藝，效率高、污染小，且粗糙度適中、鋅層附著力強。閘門噴鋅防腐應嚴格按照SL105-95及GB8923規范執行。為保證閘門外形美觀，閘門油漆應一次涂成，以保證色漆一致。閘門滾輪、側輪踏面涂紅色防銹漆，輪轂涂以黑色防銹漆。另外，閘門防腐時，要特別注意次梁內緣等死角位置，為了保證噴鋅的厚度及均勻度，采用"十字"垂直噴涂法噴涂。防腐過程細述如下：
①、表面預處理
預處理前，將閘門表面化整修完畢，并將金屬表面化鐵銹、氧化皮、油污、焊渣、灰塵、水分等污物干凈。
表面預處理采用噴射除銹，所用磨料表面清潔干凈。噴射用的壓縮空氣經過過濾，除去油和水。
閘門表面除銹等級應符合GB8923《涂裝前鋼材表面化銹蝕等級和除銹等級》中規定的Sa2.5級，使用照片目視對照。除銹后，表面粗糙度數值應達到40～70μm。閘門除銹后，用干燥的壓縮空氣吹凈。
②、噴鋅防腐
A、噴涂用的鋅絲應符合下列要求：鋅絲純度采用99.99％，不低于99.95％,鋅絲應光潔，無銹 ，無油，無折痕，直徑為φ2.0～3.0mm。
B、噴涂厚度按設計圖樣執行。
C、經除銹后，鋼材表面在2h內噴涂，如在晴和較好的大條件下，最長不超過8h。
D、噴涂力求均勻，不少于兩次噴完，噴束垂直交叉覆蓋。
E、噴涂經檢查合格后，及時用圖樣規定的涂料進行封閉，涂裝前將涂層表面灰塵清理干凈，涂裝在涂層尚有余溫時進行。
F、涂層表面產生少量夾雜時，用小刀剔刮，如缺陷面積較大，鏟除重噴。
G、金屬噴涂層的厚度測量，采用數控測厚儀測定。
③、表面涂裝
涂裝的涂料按圖紙規定選擇，涂裝層數，每層厚度，逐層涂裝間隔時間，配制方法，和涂裝注意事項，按設計文件或涂料生產廠家的說明書規定執行；
施工圖紙中注明不防腐的部件不得誤噴涂。
在下述施工條件下不得進行涂裝：
A、空氣相對濕度超過85 ％。
B、施工現場環境濕度低于10℃。
C、鋼材表面溫度未高大氣露點3℃。
④、涂料涂層質量檢查
每層漆膜涂裝前對上一層涂層外觀進行檢查。涂裝時如有漏涂、流掛、皺皮等缺陷，及時進行處理，然后用濕膜測厚儀測定涂層厚度。涂裝后對涂層進行外觀檢查，表面光滑，顏色一致，無皺皮、起泡、流掛、漏涂等缺陷。
涂層內部質量應符合下述規定：
A、漆膜厚度用測厚儀測定，測點距離為1.0m左右，85％以上的測點厚度應符合設計要求，漆膜最小厚度值不低于設計厚度的85％。
B、用檢測儀，按設計規定電壓值檢測漆膜，檢測可在閘門主梁與縱隔板圍成的各區域中根據閘門重要程度抽查其中的10％～20％。在一個區域中應取不少于5個檢測點，每處測試的檢查探測距離保持300mm左右。在檢測區域中，如果只有20％以下發現，該區域全部合格，所發現的，用砂輪機打磨補涂。
C、漆膜附著力檢查，使用割刀在漆膜表面以等距離（1～2mm）劃出相互垂直的兩組平行線，構成一組方格。劃格時，必須切透漆膜觸及基體金屬，然后按規定檢查漆膜附著力并分級，其級為合格漆膜。
（2）、 埋件防腐
埋件校正驗收合格后，磨平焊疤、飛濺及焊縫余高，修整完畢經復檢合格，運至噴砂場地防腐。埋件工作表面采用噴鋅防腐，防腐工藝與閘門相同。
5、埋件安裝方案
（1）、一期預埋件安裝
①、埋件埋設前，應按不同種類堆放，并采取有效的措施，防止埋件受潮銹蝕以及油脂和各類有機物的污染；
②、需承受外荷載的埋件，在澆砼28天后，方可承受外載；
③、一期錨筋、錨栓、錨板預埋根據土建進度配合進行，其中，錨筋（栓）的埋入深度應符合設計圖紙的要求；若施工圖紙未作要求，埋入一期混凝土的長度應不小于其直徑的20倍，且尾部應做成彎鉤或燕尾開叉；
④、一期錨筋錨栓錨板應與土建鋼筋綁牢或焊接牢靠，安裝完畢澆灰前，應重新檢查，拆模后，立即進行表面清理，并保證其有足夠的與二期埋件的搭接長度。
（2）、二期預埋件安裝
①、二期預埋件的安裝應嚴格按照施工圖紙及《水利水電工程鋼閘門制造安裝及驗收規范》（DL/T5018-94）第9.1條相關規定。
②、安裝前，應先對一期混凝土預留槽進行檢查，對一期混凝土中預留的插筋進行調直，并對一、二期混凝土的接觸面進行鑿毛處理。
③、對土建移交的基準線及基準點進行復核，復核無誤后，利用經緯儀、鋼卷尺、鋼板尺定位門槽中心線、閘孔中心線，利用水準儀確定各底坎高程。
④、將門槽中心線、閘門支撐中心線、止水中心線、底坎中心線用墨斗分別彈在側軌、主軌及反軌上，線粗細不宜超過0.5mm。
⑤、根據門槽中心線和孔口中心線及高程定位底坎，調整好后，加固、復核。在門槽上方架設懸吊鋼絲架，掛上15Kg垂球為防止垂球輕微擺動，將垂球浸沒在自制油桶中，通過調整主反軌及側軌與鋼絲的距離及孔口中心線的距離來調整軌道的垂直度及其對孔口中心線的距離，定位加固，用經緯儀復核。
⑥、埋件工作面對接接頭的錯位均應進行緩坡處理，過面及工作面的焊疤和焊縫余高應鏟平磨光，凹坑應補焊磨光，并按原設計要求進行防腐處理。
⑦、埋件安裝完，經檢查合格，應在5~7天內澆筑二期砼。若過期或有碰撞應予復測，復測合格后，方可澆筑砼，砼一次澆筑高度不宜超過5m，澆筑時，應注意防止砼跑模并采取措施搗實砼。
⑧、二期砼拆模后，應對埋件進行復測，并作好記錄。同時檢查砼面的尺寸，*的雜物，以免影響閘門啟閉。復核無誤后，將以上安裝精度做好記錄，在砼澆筑前報請監理工程師驗收。在砼澆筑過程中，應注意對門槽構件的工作面進行必要保護，避免碰傷及污物貼附，影響止水及支承的正常工作。
6、閘門安裝方案
（1）、閘門運至工地后，對所有安裝門體零部件進行清點、檢查各構件在運輸過程中是否損傷變形，有情況報監理人。對在檢查中發現損傷、缺陷或零件掉失等情況進行修整，補充零件后才準許進行安裝?！?br /> （2）、從事現場安裝焊縫的焊工，必須持有有關部門簽發的有效合格。焊工中斷焊接工作6個月以上者，應重新進行考試。無損檢測人員必須持有國家專業部門簽發的資格。評定焊縫質量應由Ⅱ級或Ⅱ級以上的檢測人員擔任。各類焊縫的外觀檢查和無損探傷檢查必須符合DL/T5018-94規范和GB3323、GB11345標準。一類焊縫的對接焊縫表面必須經過打磨處理。
（3）、購買的每一批焊接材料都應具有產品質量合格證和使用說明書；焊接材料的保管與烘培應符合DL/T5018-94第4.3.6條的規定。
（4）、涂裝：對安裝焊縫區各100mm處采用涂裝處理。涂裝前，將涂裝部位的鐵銹、氧化皮、油污、焊渣、灰塵、水分等污物干凈。閘門表面的除銹等級達到DL/T5108-94第7.1.3條和7.1.4條規定的標準。當施工環境相對濕度應大于85%，金屬表面溫度低于露點以上3℃，不得進行表面預處理，露天施工時，雨、雪、降露和高溫天氣不得進行涂裝施工；其它要求見"水工金屬結構防腐蝕規范（SL105）"。
（5）、閘門吊裝：用50t吊機將運至安裝現場的閘門吊下，清理好門槽，進行閘門吊裝。轉換吊點、吊位，緩緩豎起閘門，調整大臂，將門吊入門槽上方，對準門槽緩緩入槽。在吊起時，為保護底封水，事先在底封水處墊上方木，在放入門槽時，檢查門槽的清理情況，并在軌道上撒潑肥泉水，以保護側封和頂封。用透光法檢查閘門封水，待啟閉機安裝調試后，對閘門進行調整，在無水情況下作全行啟閉試驗，啟閉時在止水橡皮處澆水潤滑，檢查是否升降自如，在全關位置時，封水是否嚴密。
　 閘門安裝完畢后，應埋件表面和門葉上的所有雜物，特別應注意水封座板表面的水泥漿。在滑道和滾輪軸套涂抹或灌注潤滑脂。
　 閘門安裝完畢后，應作靜平衡試驗。試驗方法為：將閘門自由地吊離地面100mm，通過滾輪或滑道的中心測量上、下游方向與左、右方向的傾斜，單吊點平面閘門的傾斜不應超過門高的1/1000，且不大于5mm。
閘門吊裝時應注意以下事項：
①、吊機吊裝時，應派專人統一指揮，確保吊裝的安全；
②、閘門吊裝時，應采取一定的措施，保護止水橡皮和其他閘門附件不受損壞。
7、啟閉機安裝方案
（1）、啟閉機設備到達現場后，應按規范進行檢查，經檢查合格后，方可進行安裝。安裝、調試、試運行按啟閉機制造廠家供給的說明書和圖紙進行。
（2）、 啟閉機安裝應符合DL/T5019-94《水利水電工程啟閉機制造、安裝及驗收規范》及有關啟閉機安裝試驗的技術要求。
（3）、 啟閉機安裝主要工藝為：施工準備→埋件安裝→放線→安裝→單機調試→與閘門聯接試驗→驗收。
（4）、 施工準備：閘門安裝就位且居于門槽中心，啟閉機底座的模板要拆除干凈，測量所要的器具和輔助加工件到位，檢查預埋預留孔的位置、深度等技術尺寸是否準確；檢查軌道電氣配置等技術安裝情況是否可靠準確；施工器具有鋼直尺、水平儀、經緯儀、鋼卷尺、垂球、鋼絲、墨斗、板手、手錘、三角扒桿、5T拉鏈葫蘆、割炬、焊機等工具。
（5）、 放線：在閘室底平面放出縱橫基準線，做好標記，在可視的地點做出標高基準點，并測出該點的具體數值，當土建完成啟閉機臺時，在安裝部位放出縱橫線，在閘門兩端上做支架并考慮鋼絲長距離下墜，中間設置支承架，以便啟閉機就位后拉鋼絲測量。
（6）、 安裝就位及復檢：啟閉機安裝在啟閉機梁施工完畢、啟閉機房建筑之前進行。啟閉機的安裝應根據起吊中心線找正，其縱橫向中心線偏差不應超過±3 mm，安裝時軸線的同心度作為啟閉機安裝重點控制。在三角扒桿上掛手拉葫蘆精調，利用地腳螺絲及墊塊鉚焊固定，保證安裝尺寸滿足安裝及驗收規范的要求，并考慮一些成品保護措施。檢查復核后，再澆筑二期砼。
（7）、 啟閉機安裝好后，對啟閉機進行清理、修補損壞的保護油漆、給減速機及其它應當灌注潤滑油部位灌注潤滑油。潤滑油的規格應符合規范要求。啟閉機的過負荷保護點、行程限位開關、閘門開度指示器以及抱閘鎖定等，派專人負責調試；調試合格后，其供調整的螺栓等部位用專門的油漆涂封。
（8）、安全要求及成品保護：纏繞在卷筒上的鋼絲繩長度,應設固定圈和安全圈且應≮2圈,焊接穩固扒桿支承點應牢靠，高空作業保護措施注意圍護、防范、防墜落。啟閉機安裝時應注意保護防腐漆膜，有破壞處應及時修補。
8、調試
