佛山南海聚和牌JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備

佛山聚和牌JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備

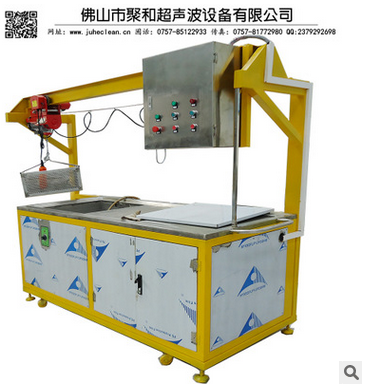

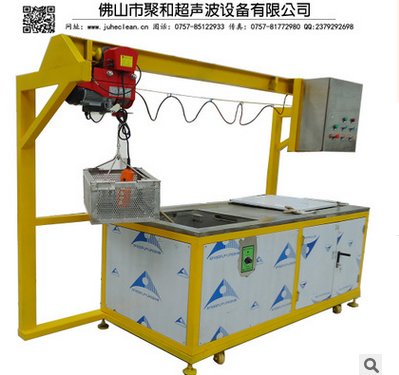

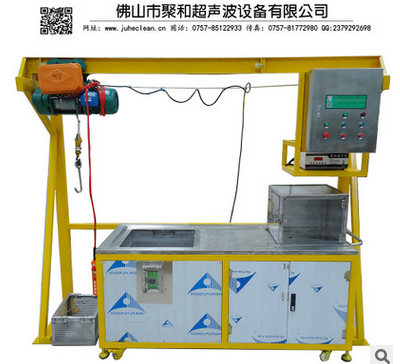

吊葫蘆三槽式合金超聲波清洗干燥設備設備結構圖1	吊葫蘆三槽式合金超聲波清洗干燥設備設備結構圖2
JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備-吹風籠1	JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備設備-吹風籠2

JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備*隔音門1

JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備*隔音門2

JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備*吊籃1

JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備*吊籃2

吊葫蘆三槽式合金超聲波清洗干燥設備*主控制柜

吊葫蘆三槽式合金超聲波清洗干燥設備-獨立超聲控制器

佛山聚和牌JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備是高速鋼、硬質合金及附件（例如：銑刀盤、鏜桿、槍鉸刀桿、刀柄、、螺釘?shù)龋?/span>清洗干燥的必備設備，本設備用于用于合金配件加工后連續批量除油除污除屑清洗、過水及吹干，可根據清洗工件的規格、尺寸、清洗量要求等按需設計 。

JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備每天可工作22小時。

 JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備利用電動吊葫蘆來回行走、升降配籃實現工件移動，結合超聲波清洗工藝，對合金配件進行高精度清洗，*工件表層附著的油污、粉塵等雜質，且配套瀝水、風吹工藝使工件清洗后表面迅速干燥。該機具有，結構合理，操作方便，清洗效果好的優點，這對于合金配件的清洗、改善勞動環境、減少勞動強度，提高清洗質量，具有重要的意義。本機各部分空間布局合理均留有維護通道，外觀簡潔美觀。

機床采用全不銹鋼結構，美觀耐用，不允許外觀存在破損、變形、焊疤、生銹等缺陷，使用弱堿性或除油水基作為清洗劑，清洗液對人體無傷害；結構合理，密封性好，使用時無清洗液滲漏出機床外。采用清洗部分和控制部分分體式結構，使用方便，宜于保養。待洗工件在超聲清洗槽進行超聲波清洗，將工件表面及縫隙中的切削液、油污、粉塵、顆粒雜質等臟物振落，清洗干凈。配置高壓、大功率除塵抽風機吹干抽去工件殘留水分。機床溫控加熱系統可自動控制清洗槽中的清洗液溫度加熱是否恒定。

JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備—潔凈要求:按企業現行檢驗標準檢驗，合金配件經超聲波清洗、風吹后，內外表面無雜質、無油污、表面干燥無水分。

1.JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備工藝：

上料→起吊工件→超聲波清洗→起吊工件→瀝水→吹干→下料。

2.佛山南海聚和牌JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備參數：

整機布局2800x1200x2350mm，主機尺寸2200x1000x1000mm, 超聲槽內尺寸為600x600x500mm。

3.佛山南海聚和牌JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備詳細配置：

清洗機主要結構概述：由超聲波清洗系統、過濾循環系統、油水分離系統、變頻調速系統、工件起吊裝置、瀝水裝置、吹干抽風裝置組成，具備良好的防震吸震性能。清洗機外罩由底盤、地腳、滾輪、部件支架、門板 、扶手等組成，機床配備吊車，外部結構方便叉車搬運，設置的滾輪和扶手方便移動機床地點使用。

3.1 過濾循環系統：將清洗回流液的金屬物經過磁性吸附及絲網過濾分離磁性吸附分離（或離心式過濾），過濾后的清洗液循環使用。

3.2油水分離系統：把工件上附帶的油類物、浮沫雜質等分離，集中清理，保持清洗液清潔。

3.3變頻調速系統：減速電機通過變頻器無級調速可控制產品清洗時間的長短。

3.4工件起吊裝置：工件清洗完成后，由吊車?yán)逑椿@遠離清洗液面以上，以便瀝干水分。吊車應不阻礙人員操作、保養機床。起吊高度應保證人員手工拿工件時，不需彎腰操作。

3.5瀝水裝置：工件清洗完成后，放在機床上表面瀝水，此處考慮做出光滑凹度（或加擋水沿），便于水分回流清洗槽。同時配備單獨瀝水板上瀝水，水分應回流清洗槽，不能流出機床外。瀝水板可拆卸，材料為高強度不銹鋼，承重量100公斤。

3.6吹干抽氣裝置：工件瀝水后，人工放在封閉的吹風籠內，用高壓吹去殘留的水分和細小鐵粉，大功率除塵抽風機抽去吹風籠內的污氣，保持環境清潔。內置兩件大磁鐵，可吸附鐵粉，便于清理。

3.7機床需具備以下防錯功能。

3.7.1 清洗槽內無清洗液時，不能啟動超聲，防止損壞換能器。

3.7.2設置水位報警裝置：當各水槽內無清洗液、或清洗液面過少、或清洗液面過多溢出，機床會報警，禁止加熱，防止損壞發熱板。

3.7.3、清洗液溫度穩定可調，區間在30-90度之間。

3.8為清理方便，便于排渣，清洗槽底面應設有坡度，側面設有方便開啟的排污門，設置有進出水口及閥門。

3.9配備清洗籃3個，四周有可折疊的吊鉤，并有徒手搬運手柄。清洗籃材料為高強度不銹鋼，牢固耐碰撞。

佛山聚和牌JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備——電氣控制部分

1.佛山JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備所有控制系統狀態顯示在控制面板上。

2.佛山JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備三相均衡。電路功能分塊，以便于維護。

3.佛山聚和牌JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備工作液體：市水

4.佛山聚和牌JH-DHL-03吊葫蘆三槽式合金超聲波清洗干燥設備電氣控制：

4.1常規電器元件開關采用品牌。

4.2設置主控制板，設置手動調整工況

4.3發生液位過低自動切斷加熱管電源。清洗機有指示燈顯示故障位置，控制柜警示紅燈亮。
