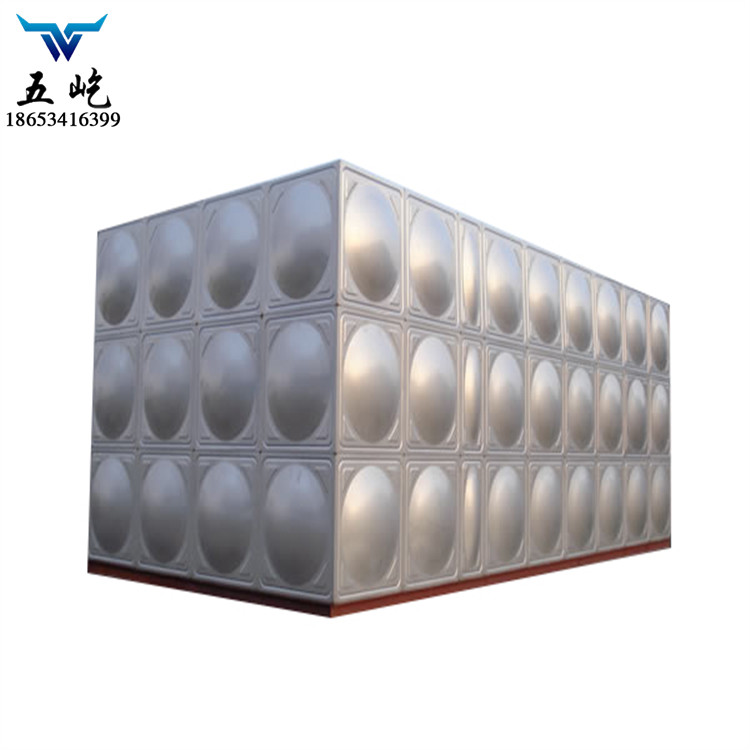

供應 304不銹鋼高位水箱

【五屹】高位水箱

不銹鋼水箱總體結構設計分高位水箱和低位水箱兩種

   高位水箱進出口管要考慮與整個系統的配套，設計上有更多的特殊性，水管安置在水箱較高處，管徑一般按流量計算，低位水箱有市政管網直接給穩流罐供水，水箱進水管可以小一些。

   低位水箱內腔包容了安裝在穩流罐上的增壓泵組、電控柜等，穩流罐分別從市政管網和水箱進水，結構上緊湊設計，尤要注意美觀。

   如果高位水箱比較大，可以按日平均流量計算，否則要按小時平均流量計算,暫定DN40、DN50、DN65三檔，0.6MPa法蘭連接，進水管都要配浮球閥，標配進水管放在水箱右邊。出水管安置在水箱低處，管徑按配套設備的流量確定，0.6MPa法蘭連接。

   標配出水管放在水箱左邊，水箱溢水管管徑一般比進水管大1-2號，放在水箱高處側面，管子底部位置高于浮球閥的關閉位置20-30mm左右。溢水管上不能裝設閥門，應有防塵、防蟲等措施，不銹鋼水箱可以用PVC管引出與泄水管合并。

   標配溢水管放在水箱左邊，泄水管管徑一般不小于DN50，從水箱底部接出，加接彎頭后從水箱側面引出裝閘閥后接入污水溝。

   標配泄水管放在水箱左邊，水箱頂部應有通氣管，管徑一般不小于DN50，應有防塵、防蟲等措施，一般應將管口朝下設置，通氣管上不能裝設閥門。

   不銹鋼水箱可以考慮在通氣管上裝空氣過濾器。

   水箱頂部應有人孔，人孔安排在進水管一側近旁，便于檢修浮球閥等；人孔側面應有扶梯，扶梯與人孔模塊上的耳攀用M10螺栓連接。標配人孔、扶梯放在水箱右邊。

   水箱側面低處適當位置留有R1/2接口，接球閥后裝液位計。

   不銹鋼水箱考慮到水箱底部要引出泄水管，底座一般采用10#槽鋼，中間用同樣槽鋼排成一米見方的網格。

BYF系列在安裝穩流罐的相應位置焊上同樣槽鋼，并預先鉆好穩流罐安裝孔。

   在要引出泄水管的位置側面槽鋼上預留φ70孔，供泄水管（DN50）穿過。
