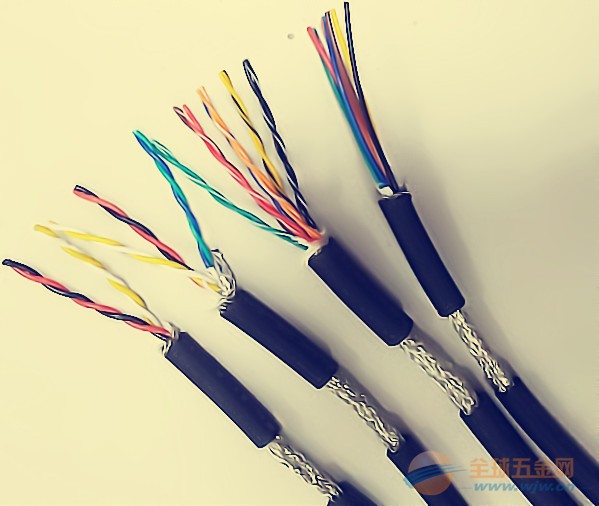

供應編碼器電纜線 對絞*編碼器電纜 伺服電機電纜線

高柔性伺服編碼器信號電纜
應用范圍：特種的低電容絕緣材質保證了較低的芯對芯間電容，優化的對絞節距

有效的降低了近端、遠端串音和衰減，雙加導流線的結構設計保證其在

高頻下電纜不受外電場的電磁干擾。實際上復雜的安裝工況極大的挑戰了電纜的

能力，經過不斷的優化和改進設計，貝力達極好的解決了高頻衰減造成

信號不穩定、近端串音遠端串音等問題，使信號高保證和穩定，廣泛應用于各種

高頻信號傳輸領域。

編碼器電纜結構

電纜結構標準：參照YD/T322-1996等相關標準

導體：符合DIN VDE 0295（或IEC 60228）中6類標準
絕緣：特種定制NBR-PVC復合絕緣料，有優異的抗拉強度和絕緣電阻指標

 絕緣標識：符合DIN VDE 0293標準
外護套：特種定制NBR-PVC復合絕緣料護套料，的抗拉強度和撕裂強度指標，

灰色，符合RAL7001要求
特性指標：工作電壓U/U0：S≤0.75mm2,300/500V，S≥1.0mm2,450/750V
測試電壓2500V,50HZ,5MIN 70°C時絕緣電阻最小值：20MΩ.KM
溫度范圍：移動按裝：-10～+70°C（可根據要求設計），固定按裝：-40～+80°C
最小彎曲半徑：移動按裝：7.5*電纜外徑， 固定按裝：4.5*電纜外徑。
電纜的載流量： 0.5mm2/7A 0.75mm2/9A 1.0mm2/11A 1.5mm2/14A 2.5mm2/20A

產品應用:
高柔性伺服電機機/伺服系統拖鏈電纜。用于等各*伺服機和驅動馬達。

用于頻繁彎曲 移動場合,如拖鏈中。產品具有很高的柔韌性,特制NBR 護套,耐油,耐彎曲,耐震動。

鍍錫銅編織使線纜具有較強的抗外界電磁干擾能力,保證數據及信號穩定傳輸。


產品結構:
導體:多股細絞成束裸銅絲,符合UL 758 標準
絕緣:特制NBR混合材料
芯線:芯線絞合成纜,芯線顏色符合VDE 0293
       黑色芯線白色數字編碼,帶黃綠導線
      彩芯線,帶黃綠導線
      黑色芯線白色數字編碼,不帶黃綠導線
      彩芯線,不帶黃綠導線
:精細鍍錫銅絲編織,密度≥85%
外護套:特制NBR混合材料
外護套顏色:黑色/橙色/灰色

產品特性
工 作 電 壓: 動力電纜:1000V UL+cUL     數據電纜:300V
測 試 電 壓: 動力電纜:4000V              數據電纜:1500V
絕 緣 電 阻: ≥20MΩ/km (20℃)
最小彎曲半徑: 移動安裝:大約8x D (線纜外徑)
固定安裝:大約5 x D (線纜外徑)
工 作 溫 度: 移動安裝 -15°C 到 +90°C
固定安裝 -40°C 到 +90°C
阻 燃 特 性: 符合VW-1 ,FT1
