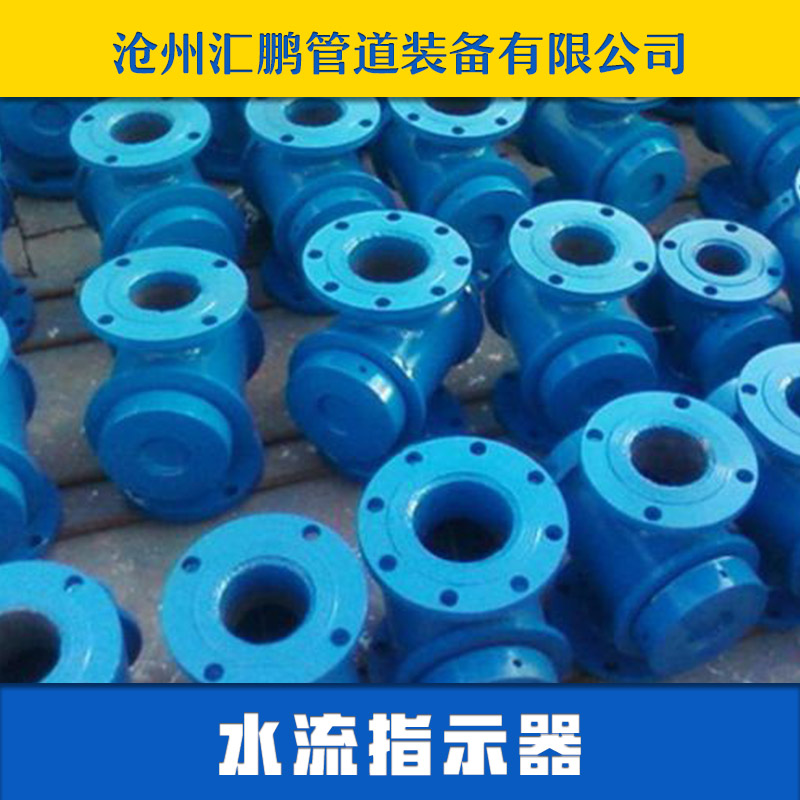

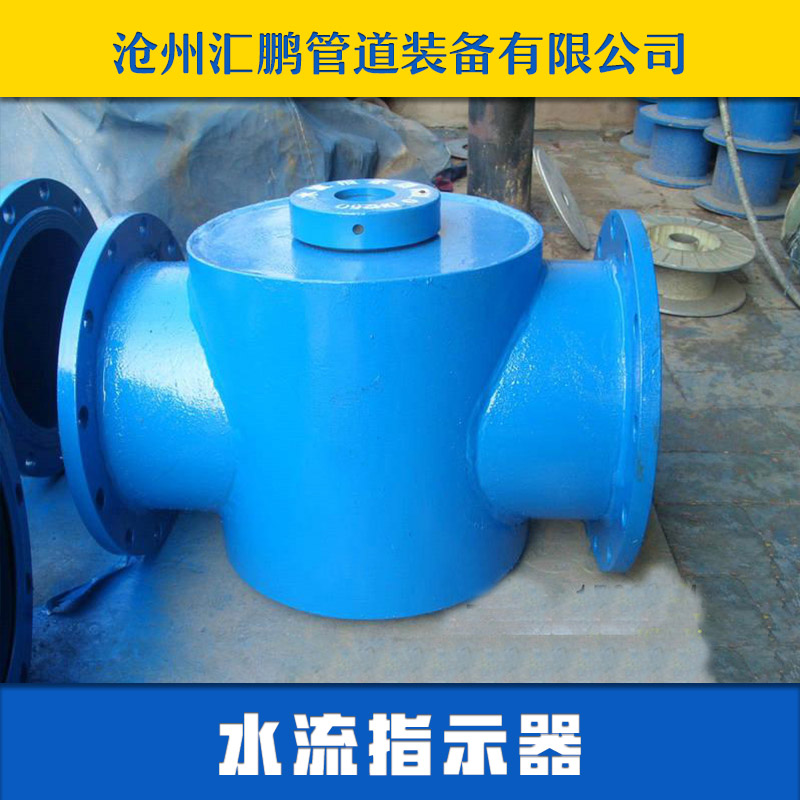

供應用于消防水泵管的水流指示器 焊接水流指示器 法蘭水流指示器 絲扣水流指示器 水流指示器廠家

水流指示器分兩大類分別為葉輪式；浮球式別稱（直通葉輪視鏡、葉輪視鏡、直通浮球視

鏡、浮球視鏡液流觀察器、流量指示器、監流器、單管式直通流量視鏡）屬直通視鏡，是觀察管道內介質流動情況的必要附件。

       視鏡用于石油、化工、化纖、醫藥、食品等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。水流指示器包括螺紋式水流指示器、焊接式水流指示器、法蘭式水流指示器、 鞍座式水流指示器、馬鞍式水流指示器。

『絲扣水流指示器』專業生產廠家，由本廠自主研發生產的【絲扣水流指示器】質量可靠、價格合理、售后服務完善?！航z扣水流指示器』適用于各種輕重工業及樓宇管道?！窘z扣水流指示器】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

絲扣水流指示器概述：

ZSJZ系列絲扣水流指示器是自動噴水滅火系統中的輔助報警裝置。一般安裝在系統各分區的配水干管或配水管上，可將水流動的信號轉換為電信號，對系統實施監控，報警的作用。該水流指示器是由本體，微動開關，漿板，法蘭（或螺紋）三通等組成。當系統某區發生火警，噴頭噴水時，該管網中水流動的信號轉換為電信號輸出，傳至模塊或控制中心顯示火災位置，實現區域報警。當噴頭停止噴水，漿板又自動復位到伺服狀態，報警。

【一】ZSJZ型系列絲扣水流指示器主要零件如下：

【二】ZSJZ水流指示器工作原理及用途：
ZSJZ水流指示器，用于自動噴水滅火系統，它可以安裝在主供水管或橫桿水管上，給出某一分區域小區域水流動的電信號，此電信號可送到電控箱，也可用于啟動消防水泵的控制開關。

【三】我公司生產的水流指示器系列產品，有帶延時電路ZSJZ(A型)和不帶延時電路的ZSJZ(B型),每種型號有：50、65、80、100、125、150、六種規格，供不同管道使用，帶延時電路的水流指示器，出廠時延遲時間調為30s, 如用戶需要其它時間，我公司可按要求供貨，連接方法有：管螺紋、焊接、法蘭三種型式供用戶選擇。以上五圖分別為螺紋型、焊接型、溝槽型、鞍座型、法蘭型。

【四】ZSJZ水流指示器主要技術參數：
①電壓： DC24v

②控制容量：10w

③動作流量： 15-37.5Lmin
④額定工作壓力：1.2Mpa

⑤延遲時間： 2-90s(可調)

⑥耗電：＜200mA(報警時)

【五】ZSJZ水流指示器安裝與維護：
①ZSJZ型〈螺紋式〉水流指示器安裝采用丁字管螺紋連接，將丁字管中間螺紋同水流指示器連接，其它兩端同管道連接，此產品適用于管徑50、65、80三種。
②ZSJZ型〈焊接式〉水流指示器安裝采用在位置，按產品規格，分別鉆孔，然后將水流指示器底座取下焊接在管道上，去掉留在內臂鐵瘤，鉆孔尺寸80以下規格,鉆孔 33mm,100以上鉆孔48mm。
③ZSJZ型〈法蘭式〉水流指示器安裝采用三通法蘭直接同管道法蘭連接，適用于管徑100mm以上，三通管長度為180mm。
④接線、按線端“+"紅線接電源“+"DC24V,"-"端黑線接地線"常開"端黃線接報警系統信號端，"公共點“藍線為減少引線可同”+"端相接。
⑤連接水流指示器管路，必須保證同前后直管長度不小于管路直徑5倍，安裝時應保證水流指示器與管道中平面垂直，銘牌上的箭頭方向應與水流方向一致，水流指示口調試和定期檢查，可打開分區未端試驗裝置，放通水流進行模擬試驗，檢查水流指示器是否改造，若發現故障、應分別檢查水流指示器及報警裝置，排除故障，使系統處于伺服狀態。
