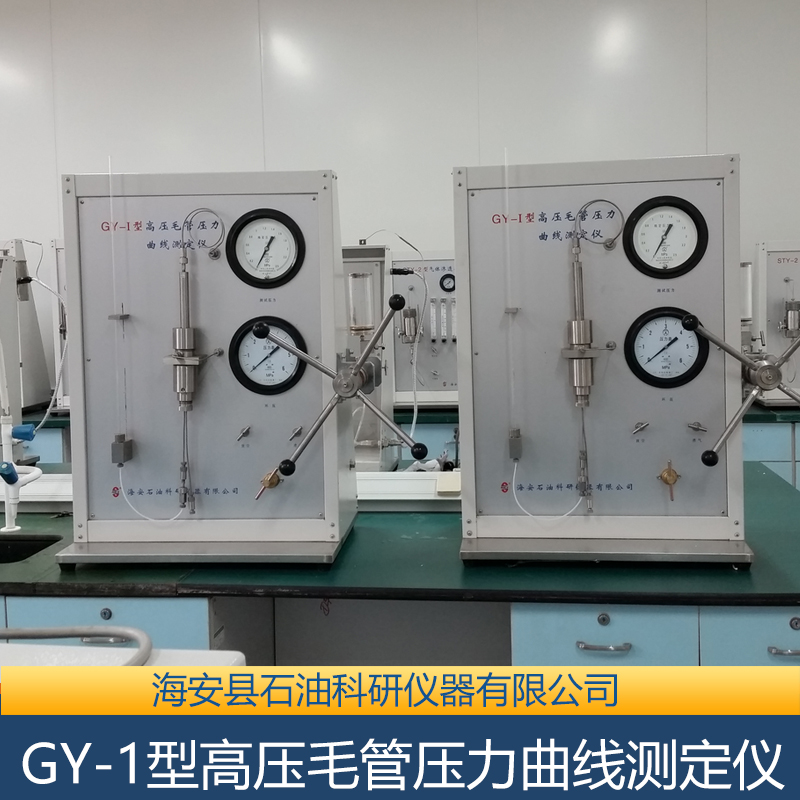

GY-1型高壓毛管壓力曲線測定儀

一、原理

利用高壓方法建立巖樣驅替壓差，把潤濕液從某一孔隙中驅替出來所需的壓力就等于毛管壓力?；隍?qū)替過程中某一驅替壓力與毛管壓力平衡時巖樣中相應的潤濕飽和度，得到毛管壓力和潤濕相流體飽和度的關系曲線。

二、實驗儀器及具體技術指標

1、  隔板

隔板直徑一英寸，過氣壓力15bar

2、  巖心夾持器

φ25x80mm,用于加持巖心與隔板

3、  手搖泵

用于給巖心夾持器施加環壓

4、  高壓閥

用于調節驅替壓力

5、  驅替壓力表

量程2.5 MPA、精度0.4級，用于驅替壓力的測量。

6、  環壓表

量程6MPA、精度0.4級，用于環壓大小的測量。

7、  計量管

量程5ml、精度0.01ml

三、測定步驟

1、  巖樣要求

1.1選取直徑為2.5cm,長度為2.5~7cm，端面平整的巖樣。

1.2巖樣按SY/T5336的要求情況下烘干及稱重，并測量其幾何尺寸，孔隙度和空氣滲透率。

2、隔板要求

將隔板抽空飽和蒸餾水后長期浸泡在蒸餾水中待用。

3、  將巖心隔板依次裝入夾持器。

如果巖心短，可在巖心上方加巖心墊塊。

4、  加環壓密封巖樣

用手動泵加環壓至3MPA。

5、  從計量上端注入水，至巖心夾持器下堵頭放空管線出水為止，排除所有氣體，使隔板下端到計量管線充滿水。

6、  調節氣體調壓閥至點測試壓力，等壓力穩定后開連通閥門測試。

7、  準確計量壓力數值以及對應的液面刻度值，每一小時讀數一次，知道液面連續三次讀數不變，再升下一點壓力。

8、  以此類推，提高壓力，至少測三個點，直到最后恒壓4小時液面不增加時結束實驗。

9、  測試壓力不得超過隔板過氣壓力1.5MPA。
