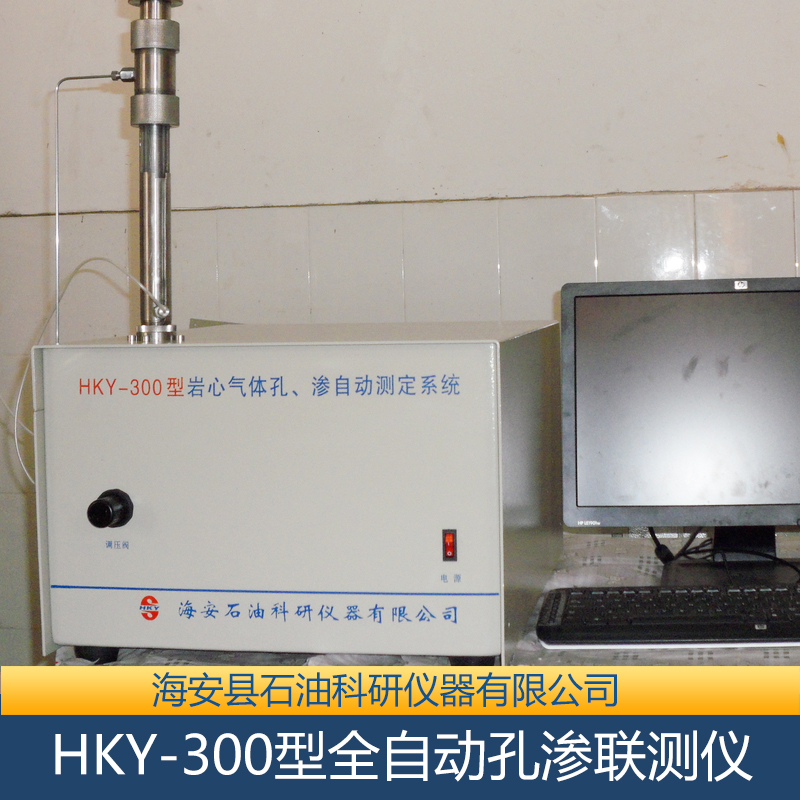

供應HKY-300型全自動孔滲聯測儀 全自動孔滲聯測儀廠家 全自動孔滲聯測儀安裝

巖心孔滲聯合測定儀

巖石孔隙度、滲透率是評價油氣藏和計算儲量的重要參數，一般是在常溫、常壓下測得的，它并不能代表油藏儲層物性的真實特征。理論表明，壓力的環境因素對巖石孔、滲的測定有著重要的影響。為此，研制此設備，對油田儲層參數的計算、合理制定開發方案，有著重要意義。

一、方  法  原  理

㈠．孔隙度

高溫高壓孔隙度的測量，系氣體法測定，測量介質為氮氣，原理基于波義耳定律，即用已知體積的標準體，在設定的初始壓力下，使氣體向處于常壓下的巖心室作等溫膨脹，氣體擴散到巖心孔隙之中，利用壓力的變化和已知體積，依據氣態方程，即可求出被測巖樣的有效孔隙體積和顆粒體積，則可算出巖樣孔隙度。

㈡．滲透率

以氮氣為標準測試氣體，當?shù)獨庠谝欢ǖ膲毫ψ饔孟铝鬟^被測樣品時，樣品兩端建立壓差△Pc，用質量流量計計量氣體流量，集合其它參數用達西定律計算巖心滲透率。

儀器可在不同測試壓力下測定滲透率，回歸出克氏滲透率值。

二、主  要  性  能

1．滲透率

測量范圍：0.0001×10^-3μm²～8000×10^-3μm²；

相對誤差：K＜1×10^-3μm²，20%

            1×10^-3μm²＜K＜40×10^-3μm²，10%

K＞40×10^-3μm²，5%

2．孔隙度

測量范圍：≤40%

偏差：≤0.5%

3．儀器工作條件

溫度：常溫

壓力：軸壓1.3～80MPa

        環壓1.3～80MPa

 三、組成儀器的各部件技術規范

1．調壓閥1

型號：YT—5型，入口壓力：0～32MPa、出口壓力：0～24MPa

2．調壓閥2、調壓閥3、調壓閥4

入口壓力：0～16MPa、提供孔隙度的測量壓力，滲透率的測量壓力，氣缸動力。

3．高壓泵及壓力倍增器

工作壓力：90MPa，提供夾持器軸向環向壓力。

4．三軸夾持器

軸壓、環壓：90MPa，適用巖心規格：φ25×25～80mm

5．常規巖心夾持器

自動進樣，壓力：10MPa，適用巖心規格：φ25×25～80mm

6．模型杯

       配有4種規格的標準塊，通過模型杯、標準室夾持器可測定巖心的顆粒體積和孔隙體積。

7．軸向、環向壓力傳感器

      量程：100MPa、精度：0.25%F·S

8．出口壓力傳感器

量程：0.1KPa、精度：0.1%F·S

9．孔隙度測量壓力傳感器

      量程：1 MPa、精度：0.1%F·S

10．巖心進口壓力傳感器

      量程：1 MPa、10 MPa，精度：0.1%F·S

11．數據采集控制

      C104HPCI數據采集板， PCI8340

12．計算機、打印機

      聯想6900，HP1008激光打印機

13．氣體質量流量計

      量程5sccm、50sccm、1000sccm，精度±1%F·S

  14．真空系統

     ZX-1型真空機組

  15． 高低壓力量程不同切換的模塊

     氣動閥全部自動切換
