HSB-1恒速恒壓泵

一、技術指標

1．工作壓力：70MPa；

2．恒壓精度：±2%F·S;

3．壓力顯示精度：0.01MPa；

4．流量調節范圍：0.01～25mL/min（單泵，在0～70MPa任何壓力下）；

                 0.01～10mL/min（雙泵，在0～70MPa任何壓力下）；

5．恒流精度：±0.3%F·S；

6．流量顯示精度：0.01mL；

7．單泵容積：100mL，雙泵容積：100mL×2=200mL；

8．充液時間：6.25min；

9．電源：380V，50HZ

10．功率：0.75KW

二、主要結構

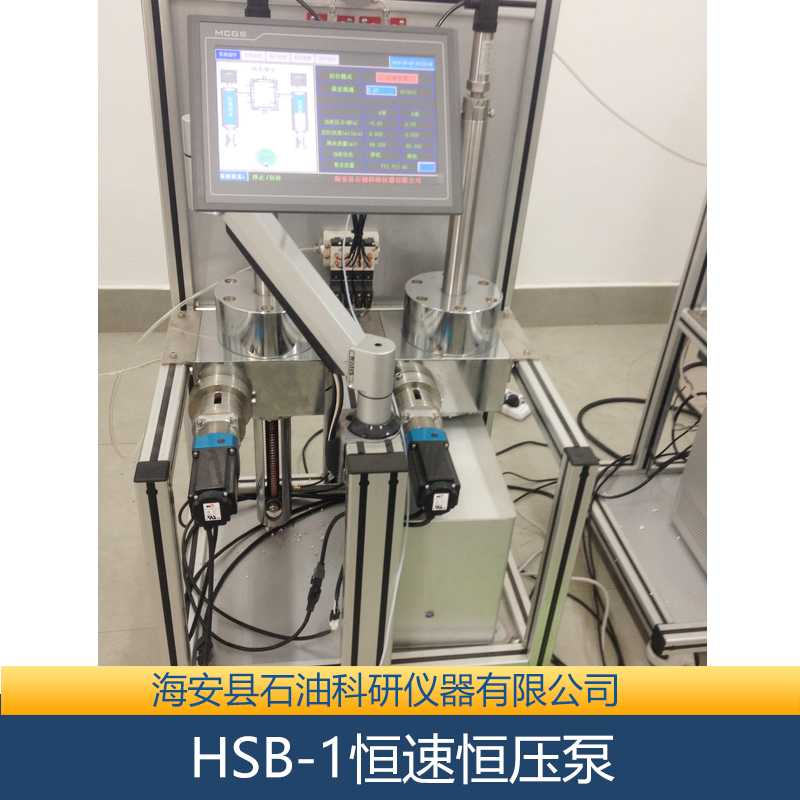

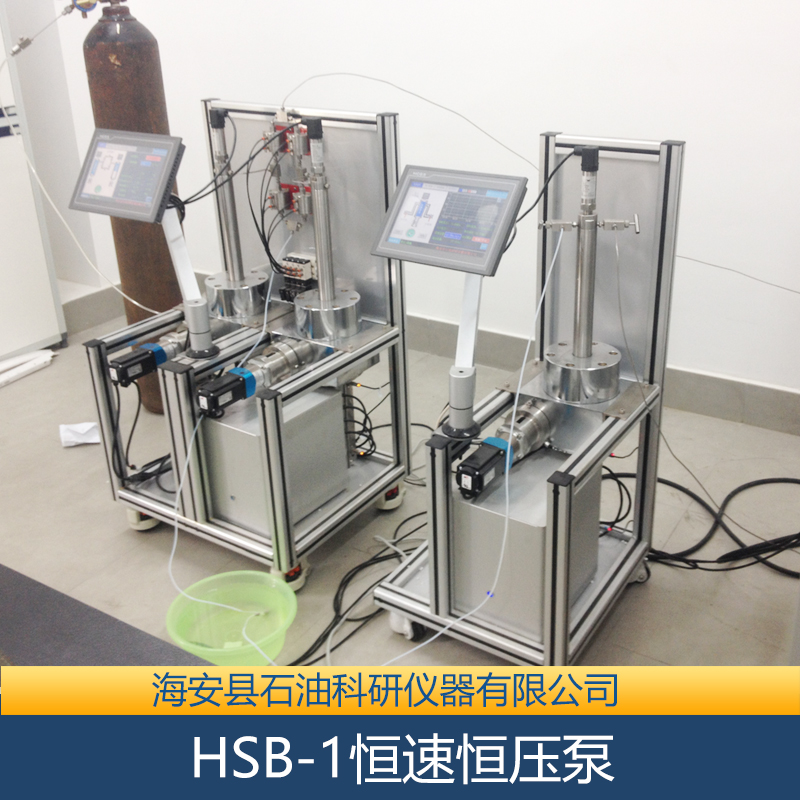

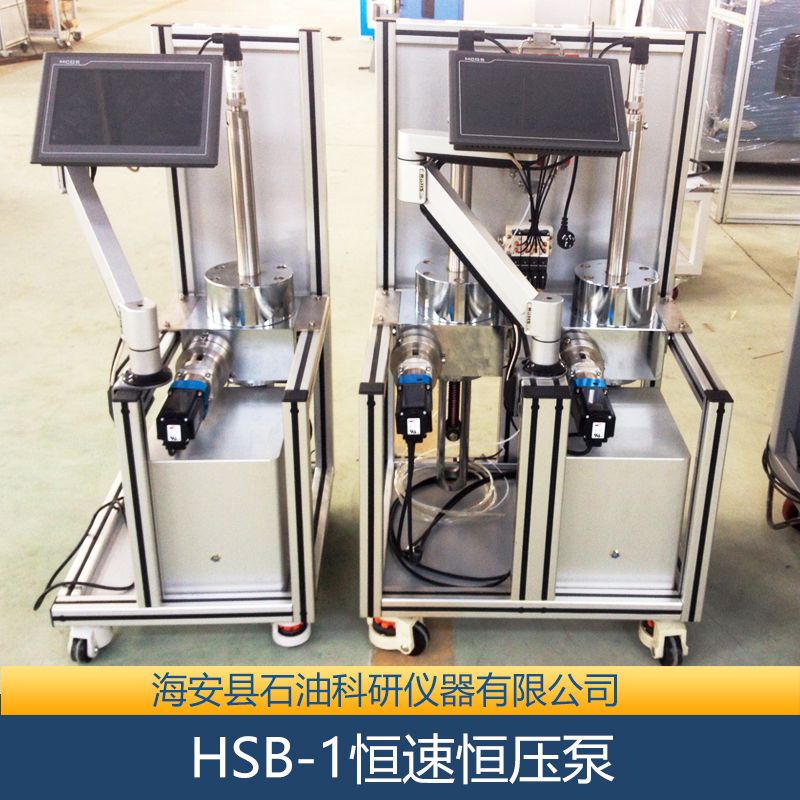

恒速恒壓泵由泵體、傳動機構、減速機構、交流伺服電機、交流伺服系統、光電編碼器、壓力變送器、控制器、液晶顯示器等組成。雙缸泵配有自動換向系統。詳見外型圖

三、控制功能

1． 工作模式

a．本控制器可控制兩臺泵連續不間斷運行，也可選擇控制單臺泵運行。

b．運行模式

恒速恒壓泵有恒流、恒壓兩種運行模式，可任意選擇。

c．流量設定

    在恒流模式下，按設定鍵再按數字鍵可任意設定輸出流量，按確定鍵后，按運行鍵，泵按設定流量輸出介質。

d．恒壓設定

在恒壓模式下，按設定鍵，再按數字鍵，可任意設定恒定壓力，按確認鍵后按運行鍵，泵按設定壓力恒壓輸出。

1． 充、排液功能

按控制面板上的充排液鍵，選擇充液、排液功能，泵可以25mL/min的流量快速充液或排液。

2． 系統設置

按系統鍵，可設置柱塞直徑及壓力極限保護值。

設置好后按確定鍵，再按返回鍵返回。返回后儲存。

3． 停止、暫停、繼續功能

當泵要停止運行按停止鍵。

當泵要暫停按暫停鍵，要恢復運行按繼續鍵。

四、技術特征

1．采用大屏幕液晶顯示屏，背光顯示，可清晰地顯示泵的運行狀態壓力、流量等參數。

2．所有參數可通過觸摸式開關鍵盤快速方便地輸入。

3．采用日本進流電機、伺服系統、控制泵的運行，具有很高運行精度，轉矩大，體積小，重量輕等特點，伺服務系統還具有欠壓保護、過流保護、過壓保護、漏電保護、過載保護等功能。

4．減速采用進口減速機，具有傳動平穩，傳動比準確，噪音低等優點。

5．泵具有排量大，輸出壓力高等特點。在60MPa的壓力下排量可達25mL/min。

6．雙泵采用電磁閥自動控制氣動閥實現雙泵換向，具有自動跟蹤運行壓力，即預增壓功能，使雙泵換向平穩無脈沖。

7．具有恒壓、恒流雙重運行模式，適用于各種驅替場合。

8．可任意設置泵的極限保護壓力，確全運行。

9．泵具有極限位置保護，達到極限位置后可自動停泵或退泵。

10．采用高精度滾珠絲杠，傳動精度高，傳動平穩。

11．泵體加工精細，柱塞經過研磨，尺寸精度高，光潔度高，確保排量準確，

高壓無泄漏。

12．采用標準RS232接口，由計算機控制泵的運行。

13．結構設計人性化，泵體安裝在一個工作平臺上，操作鍵盤成45°斜面方便操作，便于維護。

特定：儀器自帶恒壓恒流功能，可以對不同的材料恒溫

恒壓試驗，儀器可以電腦控制，長時間試驗記錄自動保存，減少試驗的勞動強度。
