小型連續超臨界反應系統

一、概述

超臨界水是是指溫度和壓力高于其臨界點的稠密流體，當溫度高于水的臨界溫度374.3℃，壓力大于水的臨界壓力22.1MPa時，水的性質發生了很大的變化。超臨界水中的氫鍵幾乎不存在，且具有很低的介電常數和很好的擴散傳遞性能?，F(xiàn)在，許多有毒廢物、生物污染和有機廢水的處理利用傳統的技術不能奏效。利用超臨界水氧化方法可在幾分鐘內將有機物完全轉化成二氧化碳和水，是一種對有機物廢料處理的新技術。

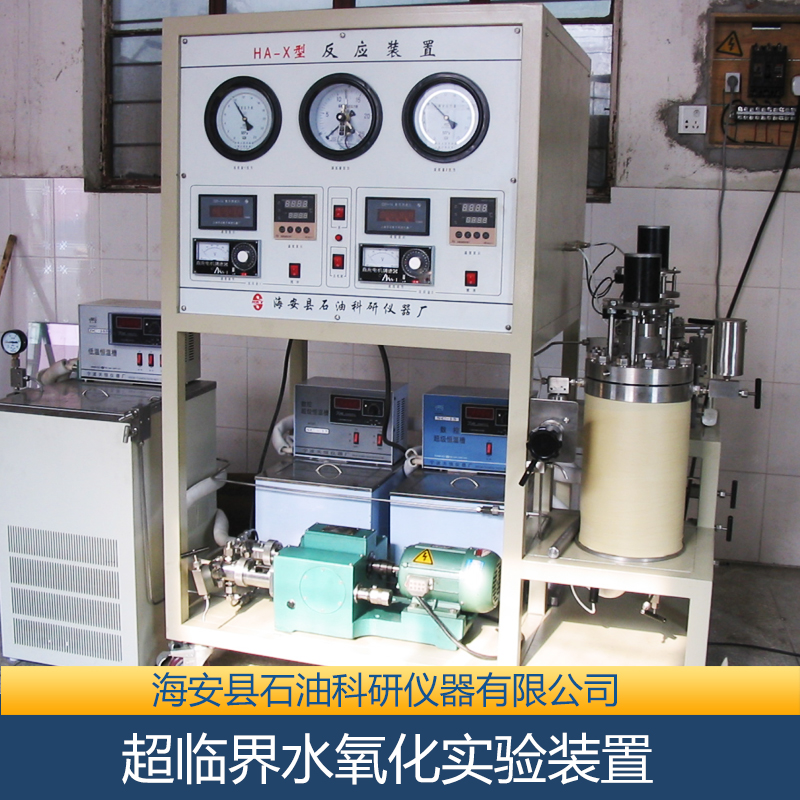

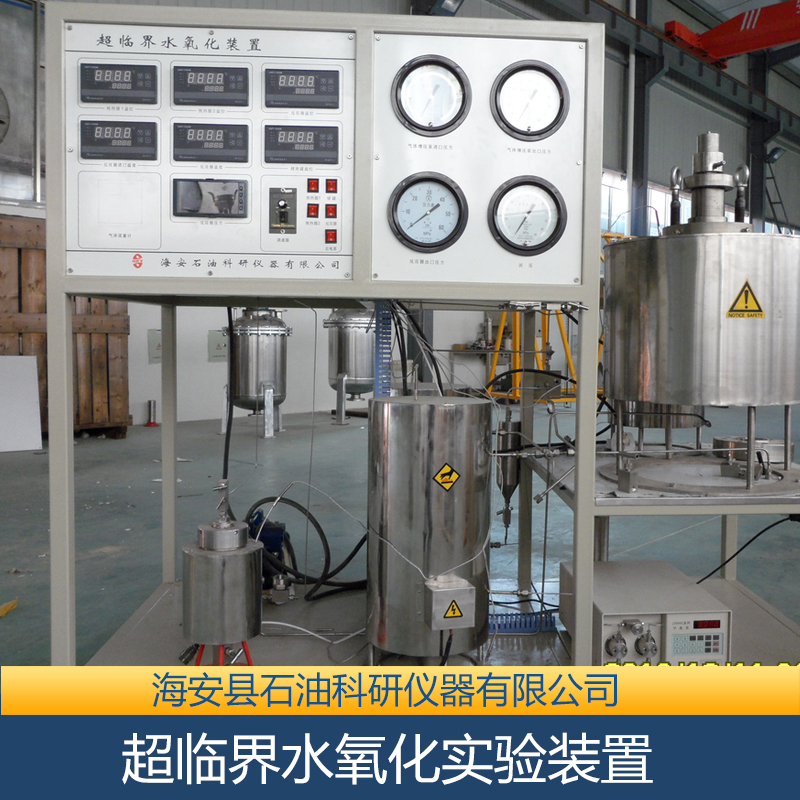

二、實驗流程介紹

超臨界水氧化實驗裝置流程如圖所示，其工作原理是：廢水和雙氧水分別經過高壓泵加壓，在預熱器中加熱到一定的溫度后進入反應器反應，達到反應時間后，再經過冷卻器冷卻，經背壓閥降壓，最后進入氣液分離器分離出氣相產品和液相產品。

裝置技術指標：

工作壓力  32MPa

工作溫度  600℃

材    質  316L

加熱功率  15KW

電    源  交流380V

三、組成裝置的各部件的技術指標

1、儲液罐

用于儲存雙氧水或有機廢水

容積：6000ml，材質：316L

2、液體質量流量計

用于有機廢水、雙氧水的流量計量

量程范圍：0~4Kg/h

工作壓力32MPa

3、高壓雙柱塞泵

用于雙氧水、有機廢水的增壓

型號：2J-X 4/50型

工作壓力：50MPa

流量范圍：0~4L/h

4、緩沖罐

用于雙柱塞泵后緩沖，使壓力平穩。

工作壓力40MPa

容積500ml

5、高壓泵出口壓力測量及控制

用電接點壓力表測量并控制高壓泵出口壓力。

壓力表量程：60MPa

壓力表可設計壓力上限，當泵的壓力超過上限值時可自動停泵保護。

6、預熱器

包括廢水預熱器以及雙氧水預熱器，用于預雙氧水及有機廢水。

預熱器采用Φ8×2mm 316不銹鋼管線繞制而成。

工作壓力：50MPa

工作溫度：600℃

加熱功率：4KW

7、反應器

采用Φ18×400mm 316L不銹鋼管制成。

工作壓力：30MPa

工作溫度：600℃

8、回壓控制系統

由高壓回壓閥、回壓緩沖容器、回壓泵、壓力表等組成，用于控制系統反應壓力。

壓力控制范圍：0~30MPa

9、冷卻器

安裝在回壓閥前，用于冷卻反應介質，防止介質經回壓閥降壓后汽化。

冷卻介質：循環水

10、溫度測量及控制

溫度控制包括：

              a、預熱器1溫控：室溫~600℃

              b、預熱器2溫控：室溫~600℃

溫度測量包括：a、反應器入口溫度測量

              b、反應器出口溫度測量

              c、冷卻器后溫度測量

11、壓力測量及控制

包括：a、廢水泵后壓力測量及上限控制

      b、雙氧水增壓泵后壓力測量

      c、反應器壓力測量

      d、回壓壓力測量

      e、回壓閥前壓力測量

12、氣液分離器

安裝在回壓閥出口，用于出口氣、液分離

工作壓力：常壓

四、安全

該裝置為高溫高壓設備，操作時應格外小心，請時刻記住如下要點：

1、連接管路的各接頭必須確保擰緊，以防高壓打出；

2、預熱爐、反應爐、換熱器、部分管路雖經保溫處理，但其表面仍有很高的溫度，操作時切易觸碰，以防。

3、設備必須有安全可靠的接地，電源必須有漏電保護裝置。

4、傳感器、壓力表、流量計及管路系統有其工作壓力，操作時不能超過其規定的值，以防損壞儀表、設備。

五、操作

1、高壓泵、流量計、壓力顯示表、溫控儀等儀器儀表的操作詳見其說明書。

2、系統回壓控制可采用氣體做控制壓力，當氣體壓力不夠時可用手動泵加壓提高控制壓力值。

3、冷卻器必須接通冷卻水源，防止高溫介質損壞回壓閥及介質汽化。
