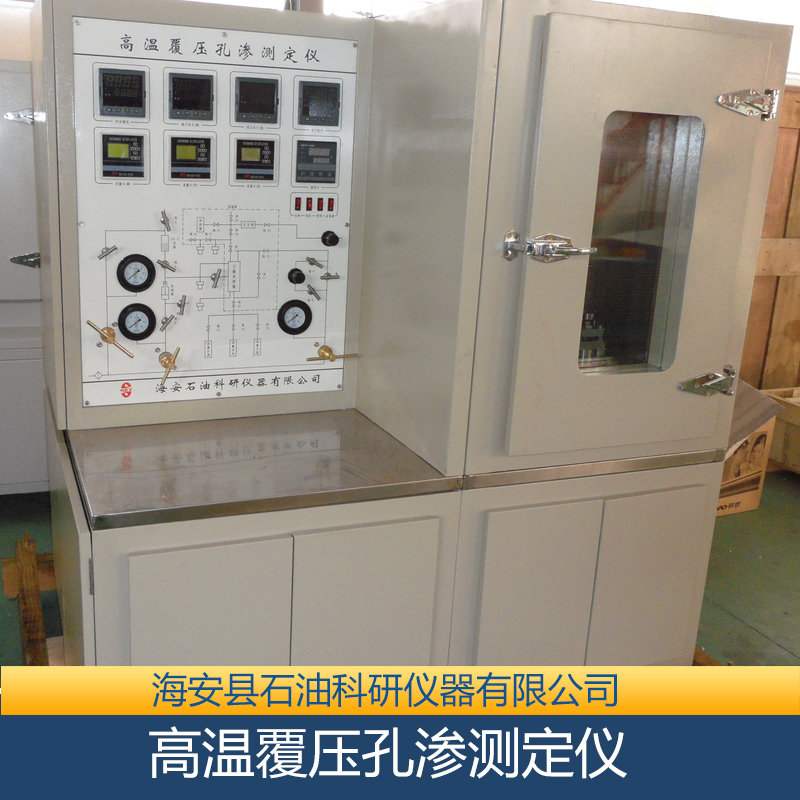

供應高溫 覆壓孔滲測定儀 高溫 覆壓孔滲測定儀實用 高溫 覆壓孔滲測定儀安裝 高溫 覆壓孔滲測定儀廠家

前      言

巖石孔隙度、滲透率是評價油氣藏和計算儲量的重要參數，一般是在常溫、常壓下測得的，它并不能代表油藏儲層物性的真實特征。理論表明，溫度和壓力的環境因素對巖石孔、滲的測定有著重要的影響。為此，研制此設備，對油田儲層參數的計算、合理制定開發方案，有著重要意義。

一、方  法  原  理

㈠．孔隙度

高溫高壓孔隙度的測量，系氣體法測定，測量介質為氮?dú)?，原理基于波義耳定律，即用已知體積的標準體，在設定的初始?jí)毫ο?，使氣體向處于常壓下的巖心室作等溫膨脹，氣體擴散到巖心孔隙之中，利用壓力的變化和已知體積，依據氣態方程，即可求出被測巖樣的有效孔隙體積和顆粒體積，則可算出巖樣孔隙度。

㈡．滲透率

以氮?dú)鉃闃?biāo)準測試氣體，當?shù)獨庠谝欢ǖ膲毫ψ饔孟铝鬟^被測樣品時，樣品兩端建立壓差△Pc，流過被測樣品的氣體直接進入出口已知容積的定容器里（容器的容積與通過巖樣氣量多少相匹配），當定容器內壓力達到某一值（△Pt≤5%△Pc）時，由微機控制電磁閥打開，使定容器內壓力與大氣平衡，同時微機記錄氣體充滿容器所需時

間t和容器充滿氮?dú)鈺r(shí)的壓力△Pt，利用下式可計算出巖心的氣體滲透率。

或：

式中：L —巖心長度，cm;

△Pt —容器壓力，Kpa；

Vt —容器容積，cm3；

A —巖心截面積，cm2；

△Pc—巖心兩端壓差，Kpa；

t —容器充氣時間，S；

Pi —巖心入口壓力，Kpa；

μ—氮?dú)庹扯?，mpa.s

Ka—滲透率，10-3μm2；

二、主  要  性  能

1．滲透率

測量范圍：0.001×10-3μm2～8000×10-3μm2；

相對誤差：K＜1×10-3μm2，20%

            1×10-3μm2＜K＜40×10-3μm2，10%

K＜40×10-3μm2，5%

2．孔隙度

測量范圍：≤50%

偏差：0.5%

3．儀器工作條件

溫度：常溫～150℃

壓力：軸壓0～70MPa

        環壓0～70MPa

 三、組成儀器的各部件技術規范

1．調壓閥1

型號：YT—5型，入口壓力：0～32MPa、出口壓力：0～4MPa

2．調壓閥2

型號：YT—5型，入口壓力：0～32MPa、出口壓力：0～10MPa，提供壓力倍增器的增壓。

3．調壓閥3

型號：YT—5型，入口壓力：0～32MPa、出口壓力：0～4MPa，提供滲透率測量壓力。

4．調壓閥4、調壓閥5

入口壓力：0～1MPa、出口壓力：0～0.8MPa，提供孔隙度的測量壓力，滲透率的測量壓力。

5．壓力倍增器

      增壓比1﹕15，增加70MPa，提供夾持器軸向環向壓力。

6．儲液罐

      容積600mL，壓力70MPa

7．三軸夾持器

軸壓、環壓：70MPa，適用巖心規格：φ25×25～80mm、φ38×25～80，耐溫：180℃

8．模型杯

      配有4種規格的標準塊，通過模型杯、標準室夾持器可測定巖心的顆粒體積和孔隙體積。

9．定容器

      定容器有10、100、1000cm3三種規格，用于與不同滲透率的樣品相匹配。

10．軸向、環向壓力傳感器

      量程：80MPa、精度：0.5%F·S

11．差壓傳感器

      量程：200KPa、精度：0.25%F·S

12．定容器壓力傳感器

量程：20KPa、精度：0.1%F·S

13．孔隙度測量壓力傳感器

      量程：150psi、精度：0.1%F·S

14．巖心進口壓力傳感器

      量程：5000KPa、精度：0.1%F·S

15．恒溫箱

      工作溫度：150℃、控溫精度：±1℃

16．真空泵

      2XZ—0.5型

17．電磁閥

      工作壓力：0.8MPa

18．?dāng)?shù)據采集控制

      C104HPCI數據采集板，PCI1711采集板，PCLD－8710端子板

19．計算機、打印機

      DELL P4，2.0G硬盤80G，內存256M，HP1000激光打印機

20．氣體質量流量計

      量程10sccm、300sccm、3000sccm，精度±1%F·S

四、操作步驟

1．裝入樣品

將夾持器上堵頭退至最下端，擰下夾持器下堵頭，將樣品從下端裝入夾持器，再擰緊下堵頭。

2．加軸壓及環壓

⑴．開閥1、閥4、閥6，其余閥全關閉；

⑵．調節調壓閥1出口至4MPa；

其目的有二：一是給夾持器先加一定壓力軸壓

                     二是使壓力倍增器柱塞退至下端

⑶．接著打開閥7，關閉閥6、閥4、閥1；

⑷．再開閥5，調節調壓閥2，至需要軸壓及環壓。

4．樣器滲透率的測定（定容器法）

      ⑴．開閥24、閥8、閥13，其余閥關閉；

      ⑵．調節調基礎課閥3，使出口壓力逐漸升高至2.8MPa，差壓傳感器顯示為0；

      ⑶．由巖心的致密程度選擇與流過被測樣品氣量大小相匹配的容器，打開容器上相應的閥門，10mL容器必選；

      ⑷．關閉平衡閥13，調節閥14，使樣品兩端產生100Kpa左右的壓降△Pc；

      ⑸．按計算機提示，將樣品的編號、長度、直徑、環境溫度、氮?dú)庹扯?、定容器體積等輸入微機；

      ⑹．由微機自動控制電磁閥的開關，同時自動采集樣品出口定容器壓△Pt，樣品兩端壓差△Pc及容器充氣時間t；

      ⑺．當測試過程滿足△Pt=5%△Pc時，微機自動控制打開磁閥，使出口容器壓力與大氣平衡；

      ⑻．利用計算公式，微機直接輸出測試結果。

5．樣品孔隙度測定

⑴．顆粒體積校驗：

a．閥10、閥11、閥12關閉，閥9開，所有標準塊裝入模型杯；

b．調節調壓閥4，使LED顯示100.0；

c．關閥9，打開閥10，壓力向模型杯膨脹，壓力平衡后，計算機采集平衡壓力；

d．開閥11放空，打開模型杯，取出1/8″標準塊，關閥10、閥11；

e．重復步驟b、c；

f．開閥11放空，打開模型杯，取出3/8″標準塊，放入1/8″標準塊，關閥10、閥11；

g．重復步驟b、c；

h．計算機自動計算各校驗參數。

⑵．孔隙體積校驗

a．開閥9、閥13、閥26，關閉閥11、閥10、閥12、閥8、閥14；

b．在夾持器內裝一鋼塊巖心，打上環壓；

c．調節調壓閥4，使LED顯示100.0；

d．打開閥12，壓力向夾持器擴散；

e．壓力平衡后，計算機采集平衡壓力；

f．計算機自動計算校驗參數；

g．打開閥11，放空。

⑶．顆粒體積測定

a．打開模型杯，取出部分標準塊，放入被測巖心；

b．關閥10、閥11、閥12，開閥9；

c．調節調壓閥4，使LED顯示100.0；

d．打開閥10，壓力向模型杯擴散；

e．壓力平衡后，計算機采集平衡壓力，計算顆粒體積。

⑷．孔隙體積測定

a．將被測巖心裝入夾持器，加上環壓、軸壓；

b．關閥11、10、12、8、14，開閥9、13、26；

c．調節調壓閥4，使LED顯示100.0；

d．打開閥12，壓力向夾持器擴散；

e．壓力平衡后，計算機采集平衡壓力，計算孔隙體積。

⑸．孔隙度計算

  6．滲透率測定（流量計法）

a．開閥20、閥28、閥8，以及相應流量計的閥門、壓力傳感器的閥，其余閥門全部關閉（一般先選擇大流量流量計，高壓力的壓力變送器）；

b．將夾持器出口放空；

c．調節調壓閥3，使出口壓力為1MPa，調節調壓閥5，至測試壓力；

d．當壓力、流量顯示值穩定后，按采集鍵；

e．計算機根據壓力、流量、巖心尺寸、大氣壓、氣體粘度等計算巖心滲透率；

f．當測試壓力較高時，可關閉閥20、閥28，開閥29，由調壓閥3直接設定測試壓力。

流量計法測滲透率計算公式：

    Q0—大氣壓下氣體流量，mL/s；

μ— 氮?dú)庹扯?，mpa·s；

L— 巖心長度，cm；

P0— 當天大氣壓，Kpa；

d — 巖心直徑，cm；

P出— 巖心出口壓力，Kpa；

K— 滲透率，10-3μm2；

T— 當天室溫，℃。
