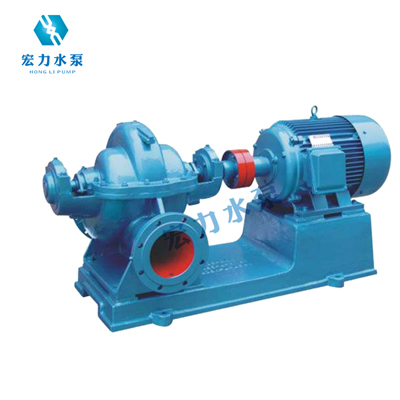

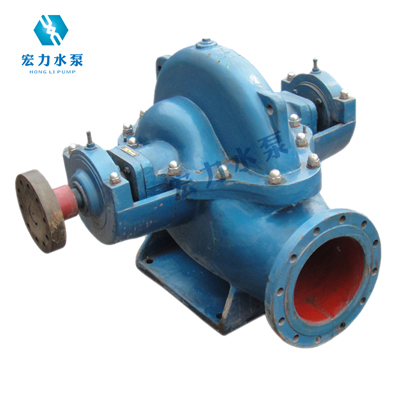

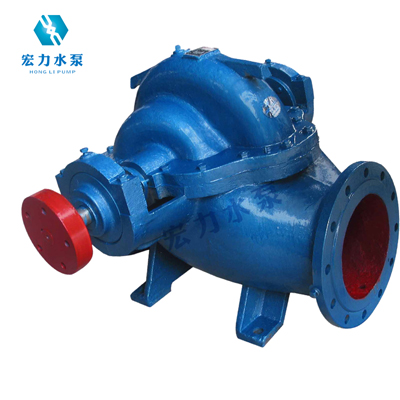

供應單級雙吸中開式離心泵，中開泵，SH型臥式中開泵離心泵，首先宏力水泵

SH型泵的吸入口與吐出口均在水泵軸心線下方，成水平方向，與軸線成垂直位置。水泵泵蓋用雙頭螺栓及圓錐定位螺釘固定在泵體上，可以便于揭開檢查水泵內全部零件，無需拆卸進水，排出管路及電動機，因此檢修極為方便。

       SH型泵主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承體。

      泵體：鑄鐵制成。與泵蓋構成葉輪的工作室，進、出水通道的法蘭上制有安裝真空表和壓力表的管螺孔。管頸處制有放水的管螺孔。

      泵蓋：鑄鐵制成。在上部制有安裝水封管及入氣管的管螺孔和起吊泵蓋的釣鉤。

      葉輪：鑄鐵制成。其形狀是對稱的，在兩壁間有扭曲的葉片。液體從兩側面進入葉輪。制造時，經過靜平衡試驗。

      軸：優質炭素鋼制成。軸的中央是葉輪，用鍵、軸套和兩邊的軸套螺母固定。軸的右端是安裝聯軸器的，與電動機直接聯接。在聯軸器端不允許用皮帶傳送，若需用皮帶傳動時，必須另設支架支持皮帶輪。

      雙吸密封環：鑄鐵制成。防止水泵中高壓水漏回進水部分。在雙吸密封環上制有突起的半圓款環，嵌在泵體內，用來固定雙吸密封環。為易損零件，可多備件以便更換。

      軸套：鑄鐵制成。用作固定葉輪位置及保護填料室內軸的磨損，亦為易損零件應多備件。

SH型離心泵結構圖

1.泵體2.泵蓋3.葉輪4.軸5.雙吸密封環6.軸套7.填料蓋8.填料9.填料環10.水封管11.填料壓蓋12.軸套母螺13.固定螺釘14.軸承體15.軸承體壓蓋16.單列向心球軸承17.圓螺母18.聯軸器部件19.軸承擋套20.軸承端蓋21.鍵22.雙頭螺栓

起動

1、將軸上及其他涂油體上所涂的油去凈。

2、用清洗軸承和油室，用棉紗或破布擦凈。

3、在水泵的軸承體內，注入鈣基黃油占軸承體空間的70%。

4、試驗起動，檢查電機的旋轉方向是否符合水泵要求。此時須將聯軸器螺釘卸下，再試電機旋轉方向，以防反轉而使軸套螺母松開。

5、排水管上的閘閥，壓力表及真空表均應關上。

6、對吸水管徑小于或等于300毫米的水泵，取下泵蓋上三個四方螺塞，從一個孔內灌水，吸水管徑大于或等于350毫米時，打開異徑四通管上的四方螺塞，接上真空泵并開動引水。

7、上述過程完成后，啟動電機并打開壓力表。

8、當水泵正常轉數時，壓力表顯示適當壓力后，然后打開真空表，并逐漸打開排水管路上的閘閥，直到所需壓力為止。

運轉

1、 注意水泵軸承溫度，水泵軸承溫升不應超過外界溫度35℃，不應大于75℃。

2、 填料室正常漏水程度每分鐘約為10-20滴，超過或太少者，應壓緊或放松填料壓蓋。

3、 定期檢查彈性聯軸器，注意電機軸承溫升。

4、 運轉進程中，發現噪聲或不正常的聲音時，應立即停止運轉，檢查排除問題。

5、 停止：逐漸關閉吐出管路上的閘閥及儀表，然后切斷電源。
