一、儀器功能

本系統應用于油氣田開發學科和提高采收率研究中進行水驅油、化學驅油、混相驅油、混相壓力，CO2驅油、N2驅油、天燃氣驅油等驅替試驗。

二、主要技術參數

1．工作壓力

環    壓：60MPa

驅替壓力：50MPa

壓力測試精度：0.1%F·S

2．流量范圍

    0.01～25mL/min

3．工作溫度：200℃，控溫精度：±1℃

4．電源：交流380V， 50HZ

5．總功率：6Kw

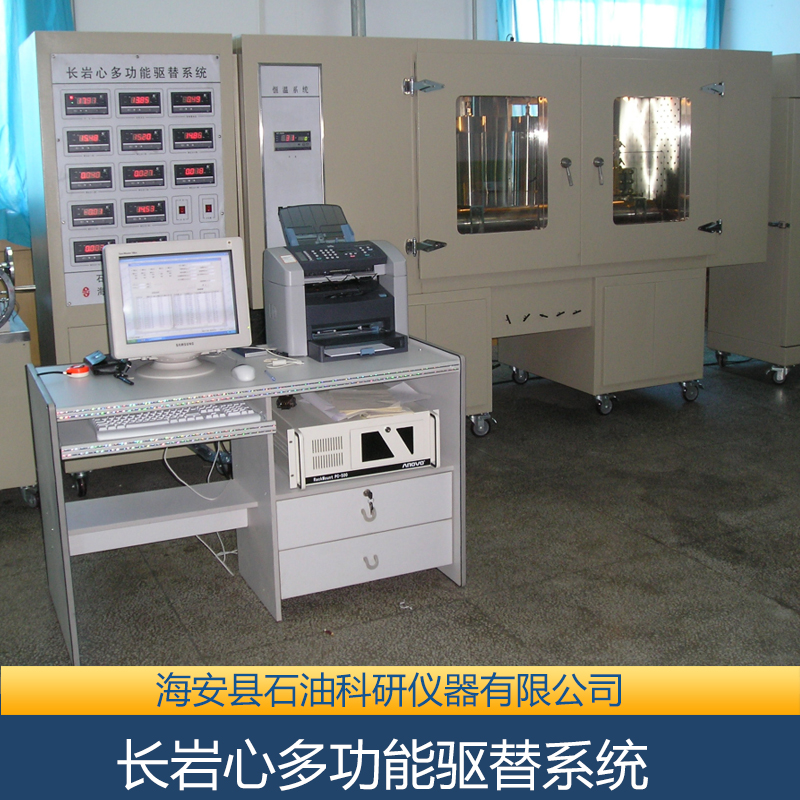

三、儀器的基本組成結構

該儀器主要由注入系統、模型系統、計量系統、自動控制系統、數據采集與處理系統組成。詳見工作流程：

注入系統：由注入泵、中間容器、管閥件組成，可將各種流體按一定流量注入到模型內。

模擬系統：由長巖心夾持器、填砂模型管、細管模型、恒溫箱、環壓泵、回壓系統等組成。

計量系統：包括壓力測量、溫度測量、流量計量、油氣水體積計量等。

自動控制：計算機自動控制注入泵的流量，環壓泵自動跟蹤內壓，恒溫箱加熱恒溫等。

數據采集處理：由各種數據采集卡、工控機、打印機、采集處理軟件組成，可適時采集壓力、溫度、流量油氣水體積等參數，并對數據進行運算處理。

四、組成儀器各部件的技術規范

1．注入泵

該泵采用進流伺服電機、伺服系統，微電腦控制其運行，液晶面板顯示，工作壓力：60MPa，流量：0.01～25mL/min

泵也可由計算機操作，實現遠程控制。

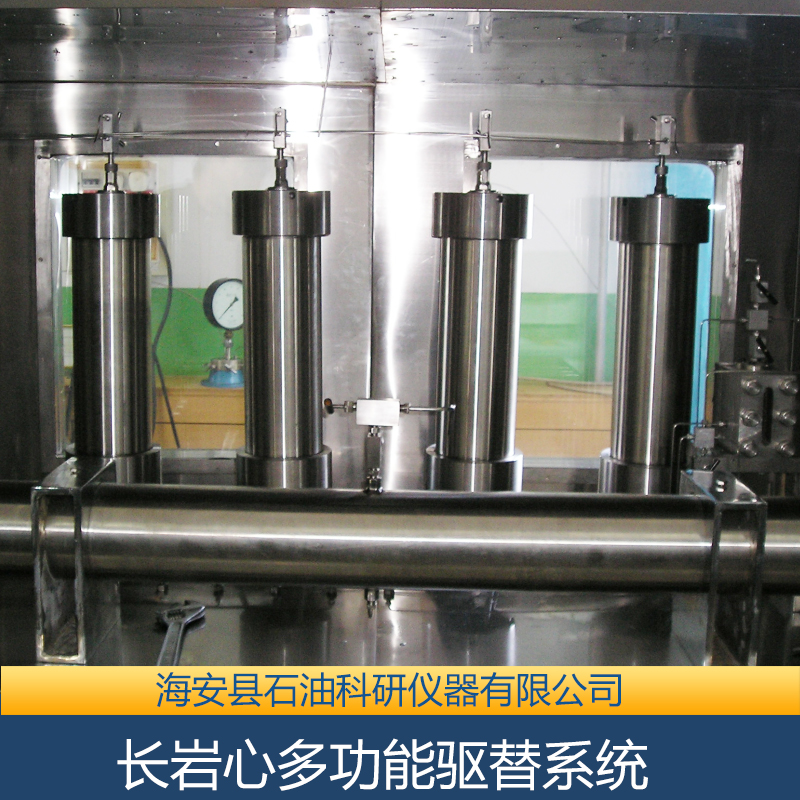

2．中間容器

ZR-3型活塞式   容積：3000mL，耐壓：50MPa，材質：1Cr18Ni9Ti，數量：4只

用于存儲驅替介質，并起緩沖作用。

3．模型

A．長巖心夾持器

適用巖心規格：φ25×1000mm

工作壓力：50MPa，二測壓孔均布

工作溫度：150℃

B．長填砂模型管

規格：φ25×1000mm、工作壓力：50MPa 、工作溫度：150℃

內壁打毛，4根模型管可串聯使用，中間用直徑為300㎜的3個彎頭連接，每個彎頭處設計一測壓孔，連同模型進出口共5個測壓孔。模型管也可單個獨立使用。

C．細模模型

規格：φ6×1800mm、工作壓力：50Mpa、工作溫度：150℃，內填充石英砂。

其中：80目    1套

120目       2套

200目       1套

4．環壓跟蹤泵

由電動泵、氣動閥、電磁閥及貯液罐等組成。

電動加壓泵：型號DBD0.8M，80MPa，0.8L/min

氣動閥：CV210，耐壓70MPa

電磁閥：二位五通電磁閥，壓力0.8Mpa

貯液罐容積：6000mL

5．回壓控制系統

回壓泵：JB-80型、工作壓力80MPa

回壓緩沖容器：ZR-2型，1000mL、60MPa

回壓閥：頂部加載式，60MPa

6．恒溫箱

工作溫度：200℃±1℃

工作室內尺寸：2200×800×850㎜（長×寬×高）

前后開門，內裝照明燈，不銹鋼材料制作

熱風循環，采用PID調節控溫技術，箱內溫度均勻，控溫精度高。

安裝滾動腳輪，移動方便。

7．真空系統

由真空泵、真空表、真空緩沖容器及閥門管路組成，真空度-0.1MPa

真空泵：型號2XZ-2型

真空緩沖容器：ZR-5型，600mL，透明可視

8．閥門、管線、管件及流程

采用DW6內卡套式高壓閥門及管件，耐壓70MPa，

9．高壓觀察窗及回壓系統

采用進口玻璃雙層特殊結構設計，內外同時加壓。工作壓力：50Mpa，工作溫度：150℃

10．計量系統

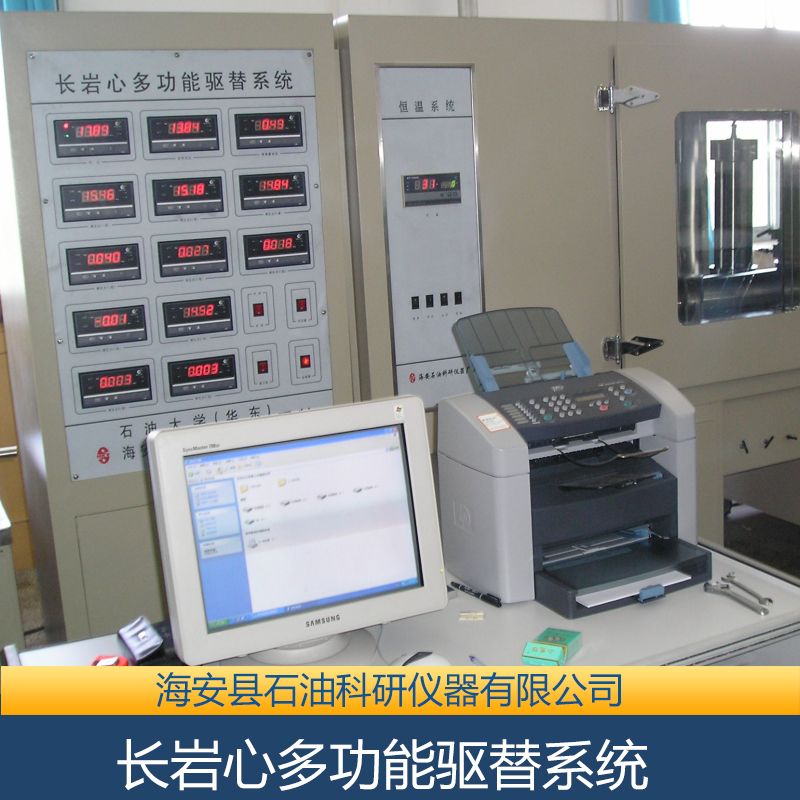

壓力計量：壓力變送器KELLE/21PRO系列  10只，瑞士進口，量程40bar，600bar

測量精度0.1%F·S，用于巖心進出口及各測壓點的壓力測量，環壓、觀察窗、回壓、系統回壓采用DBY-300型壓力變送器，量程60Mpa、80MPa，所有壓力采用WP-C801-20-12-P壓力數顯表顯示，也可通過數顯表上的RS232口由計算機采集。

溫度計量：采用pt100測溫探頭，XMT-7512ZXG5溫控儀設定、控制、測量溫度。溫度也可由計算機設定，采集。

流量計量：采用天平稱重法計算液體流量

天平型號：BP3100S，量程3100g，精度0.01g

計算機自動采集計算流量值

油氣水體積計量：由氣液分離器、天平、油水容器、恒溫箱、氣體質量流量計、氣體累積儀、濕式流量計等組成。

天平： BP3100S，量程3100g，精度0.01g

氣體質量流量計：DO7-7M/ZM，3SLM

氣體累積儀：DO8-8BM/ZM，

恒溫箱溫度：60℃

11．數據采集系統

采用MOXA C168H/PCI、MOXA C104H/PCI，HY1232數據采集板適時采集壓力、溫度、流量。

12．自動控制系統

計算機可對下列外部設備進行控制

⑴．注入泵：通過泵的通訊接口，計算機可對泵的注入流量進行控制；

⑵．溫度：通過溫控儀上的RS232接口，可由計算機設定控制恒溫箱加熱溫度。

⑶．環壓跟蹤：計算機通過HY6160端子板自動控制環壓泵及電磁閥的開關，維持驅替壓力與環壓的壓差。

13．應用軟件與數據處理

軟件在windows 2000/xp環境下運行，采用VB編程。儀器工作流程顯示在界面上，可實現人機對話，操作人員設定好參數后就可以實現無人值守，計算機可自動采集所有的壓力、溫度、流量，并控制泵的運行，環壓泵的自動跟蹤，壓力換向閥的換向等。

計算機采集的數據經處理可生成原始數據報表、分析報表以及曲線圖，同時生成數據庫文件格式，可隨時導入EXCEL文檔以便用戶靈活使用。

工控機：P4， 主頻3G，內存512M，硬盤120G，17∥純彩顯
