詳細信息（供應TDS外加傳感器超聲波流量計 TDS外夾傳感器超聲波流量計）

品牌： 騰潤
型號： TDS-100F
加工定制： 否
類型： 超聲波流量計
測量范圍： 0-32m/s
精度等級： 優于1%
公稱通徑： DN15mm-DN6000mm、
適用介質： 一切導聲液體
工作壓力： 無限制
工作溫度： -40-160攝氏度
規格： 套
傳感器： 外夾式傳感器，插入式傳感器，管段式傳感器
輸出： 4-20ma
供電方式： 可選

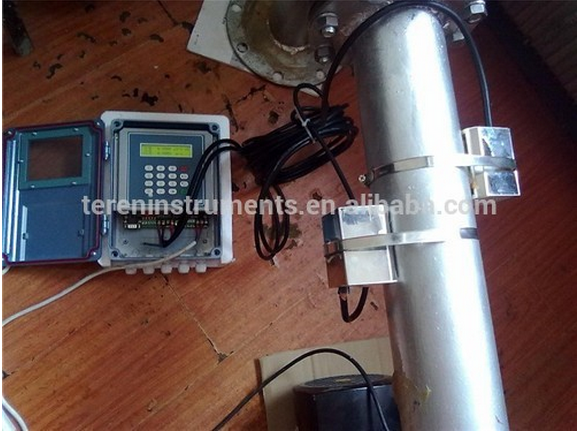

TDS外夾傳感器超聲波流量計

undefined

超聲波流量計測量原理污水處理流量計，固定超聲波流量計

超聲波流量計采用時差式測量原理：一個探頭發射信號穿過管壁、介質、另一側管壁后，被另一個探頭接收到，同時，第

二個探頭同樣發射信號被個探頭接收到。由于受到介質流速的影響，二者存在時間差Δt，根據推算可以得出流速V和

時間差Δt之間的換算關系V=(C2/2L)×Δt，進而可以得到流量值Q。
外夾式超聲波流量計具有很多優點:精度高；測量范圍大；測量結果不受導電率、壓力、溫度及粘度的影響；與介質不接觸，

尤其適用于腐蝕性介質的測量；安裝簡單，費用低；可在現有管道上安裝，無需切斷工藝管道；無擾流件，無需縮徑，無泄

漏，低成本;大連騰潤超聲波流量計的探頭可涵蓋DN15mm～DN6000mm范圍管徑，具有德國產品高性價比、服務及時

等優勢。

【固定式超聲波流量計簡要說明】供應固定超聲波流量計外夾傳感器，DN15mm-DN6000mm
固定式超聲波流量計可在管道外側對管內體各流量進行測量，采用的電子技術和數字信號處理技術，抗氣泡能力強，小

型輕量，同時實現了高精度化和使用便利性的提高，被測流體可以是純水、冷卻水、藥液、飲料水、海水、油、龍頭水、溫水、

工業用水等漿液之類的均勻液體，導電或非導電，有腐蝕性或無腐蝕性液體均可測量，可支持通信功能（MODBUS）。大連騰

潤工業儀器從事超神波流量計8年，從代固定式超聲波流量計，已經升級換代至今，質量可靠，品質。

主要有一下幾個特點：

精度為高精度，通過新聲速測量方式，也適用于未知聲速的流體，幾乎不受流體溫度和壓力的影響
固定超聲波流量計采用大規劃集成電路CPLD，表貼工藝，準確度更高。
優異的操作性和使用便利性，采用了LCD和功能鍵的簡單設定，LCD帶背光燈，帶故障診斷功能
高可靠性，高性能，適用性好，全中文顯示，16位2行，帶背光。
1M資料庫功能，記錄一段時間內流量及總流量。
上、斷電管理功能，可記錄前64次上、斷電時間及流量，可進行人工或自動補償減少流量損失。
固定式超聲波流量計能有效地克服管壁對超聲波信號的衰減和粗糙的管道內表面對超聲波信號的散射，從面減少超聲波信號的能量消耗。
克服了少量的沉淀物、懸浮顆粒和氣泡對信號的影響，提高了流量測量的準確度，特別適合管道的流量測量。

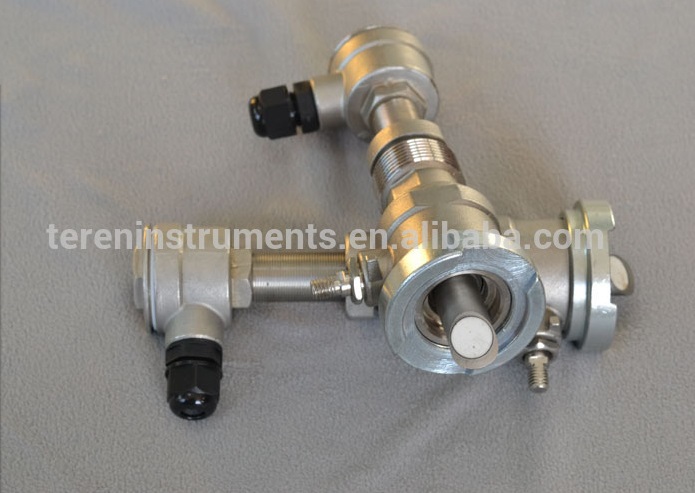

使用開孔工具使傳感器在帶壓不停水的情況下安裝，獨特的帶壓拆卸、安裝方法,不影響正常生產，隨時完成在線更換與檢修。

【固定式超聲波流量計性能特點】

測量液體：水，海水，堿等單體，濁度小于10000ppm，粒徑小于1mm
管道材料：鋼，鑄鐵，PVC管材等超聲波可穿透的滿管，質地致密，無嚴重腐蝕結垢，允許薄層質密襯里
管襯材料：橡膠，環氧瀝青，玻璃鋼，砂漿等，或無襯里
管徑范圍： DN13mm~8250mm，插入式傳感器適用管徑DN25mm~8250mm
流速范圍： -32m/s~0~+32m/s,雙向流
準 確度： ±1.0%顯示值(標準條件下)。配置插入式傳感器準確度可達0.5%
線性度： 0.5%。
信號輸出： 4-20mA或0-20mA RS-485
傳感器：分為外夾式和插入式。標準配置為外夾式。插入式傳感器工作壓力3MPa.
直管段長：上游>10D，下游>5D 距泵出口>30D(D:管徑)
顯示方式： 2*20字符液晶顯示，帶LED背光
防護等級： IP65
防爆等級： ExdⅡBT4
固定式超聲波流量計供電電源： AC110V、AC220V、DC8~36V或AC7~30V
環境溫/濕度：主機-20℃~+80℃;傳感器-20℃~+80℃或-20℃~+160℃可選，傳感器可浸水工作，水深小于2m。

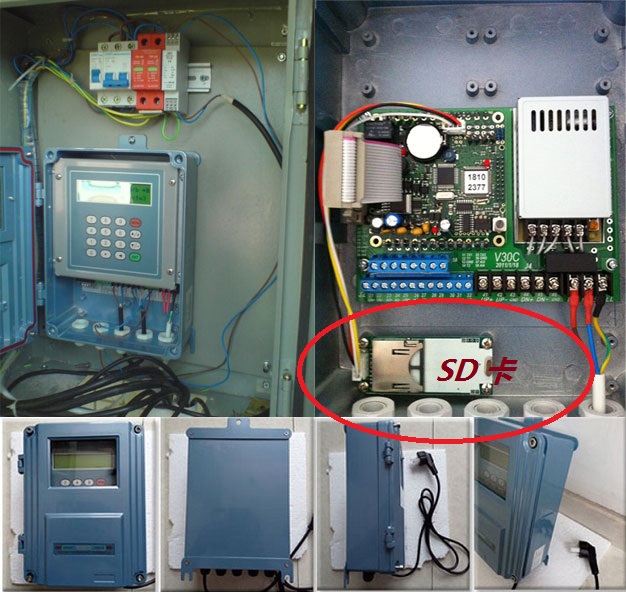

供應壁掛式超聲波流量計RS485 4-20ma 電流輸出

技術參數

技術參數	衛生型管段式	派行管段式	標準管段式
適用主機	一體式、分體式、經濟型、流量模塊		一體式、分體式、經濟型、流量模塊、水表
適用管徑	DN25mm-DN80mm	DN15mm-DN40mm	DN50mm-DN1000mm
材質	不銹鋼		碳鋼
工作頻率	1MHZ
連接方式	活接連接	法蘭連接
適用溫度	-40-160℃
標定	整機在線標定
防護等級	IP68(可潛水工作，水深小于3M)
介質濁度	小于200000ppm 且氣泡含量小
介質種類	各種能傳到超聲波的單一、均勻、穩定的液體，如水，海水，污水，酒精及各種油類
管道襯里材質	無
線纜	屏蔽電纜，單根可加長到300M，

壁掛式超聲波流量計可以選配的傳感器有：外夾式傳感器，插入式傳感器，管道式超聲波傳感器

管道式超聲波流量計傳感器

技術參數	衛生型管段式	π型管段式	標準管段式
適用主機	一體式、分體式、經濟型、流量模塊		一體式、分體式、經濟型、流量模塊、水表
適用管徑	DN25-DN80	DN15-DN40	DN50-DN1000
材質	不銹鋼		碳鋼（不銹鋼選購）
工作頻率	1MHz
連接方式	活接連接	法蘭連接
適用溫度	－40℃～160℃
標 定	整機在線標定
防護等級	IP68(可潛水工作，水深≤3米)
外形尺寸	見下表
公稱壓力	見下表
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
管道襯材	無
信號電纜	SEYV75-2型屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

π形管段式/標準管段式管道參數 污水處理流量計，固定超聲波流量計

公稱通徑 DN(mm)	額定壓力 (MPa)	π形管段	標準管段	法蘭尺寸
公稱通徑 DN(mm)	額定壓力 (MPa)	L1	L2	D	D1	D2	f	Ｎ-Φ	法蘭厚度
15(派形管)	1.6	320		95	65	45	2	14×4	14
20(派形管)		360		105	75	55	2	14×4	16
25(派形管)		390		115	85	65	3	14×4	18
32(派形管)		450		140	100	76	3	18×4	18
40(派形管)		500		150	110	84	3	18×4	20
20			195	105	75	55	2	14×4	16
25			225	115	85	65	3	14×4	18
32			230	140	100	76	3	18×4	18
40			245	150	110	84	3	18×4	20
50			200	160	125	100	3	18×4	22
65			210	180	145	120	3	18×4	24
80			225	195	160	135	3	18×8	24
100			250	215	180	155	3	18×8	26
125			270	245	210	185	3	18×8	28
150			300	280	240	210	3	23×8	28
200			370	335	295	265	3	23×12	30
250			450	405	355	320	3	25×12	32
300			500	460	410	375	4	25×12	32
350			550	520	470	435	4	25×16	34
400			600	580	525	485	4	30×16	38
400	1.0		600	565	515	482	4	25×16	30
450			700	615	565	532	4	25×20	30
500			800	670	620	585	4	25×20	32
600			1000	780	725	685	5	30×20	36
700			1100	860	810	775	5	24×25	32
800			1200	975	920	880	5	24×30	32
900			1300	1075	1020	980	5	24×30	34
1000			1400	1175	1120	1080	5	28×30	36
