網架

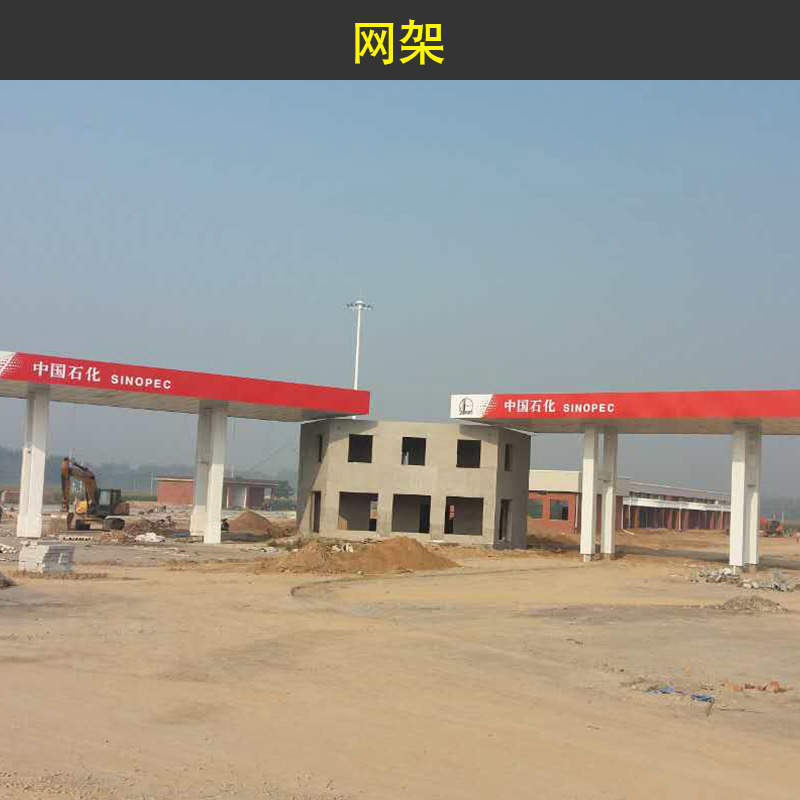

由多根桿件按照一定的網格形式通過節點連結而成的空間結構。構成網架的基本單元有三角錐，三棱體，正方體，截頭四角錐等，由這些基本單元可組合成平面形狀的三邊形，四邊形，六邊形，圓形或其他任何形體。[1]  具有空間受力、重量輕、剛度大、抗震性能好等優點；可用作體育館、 影劇院、展覽廳、候車廳、體育場看臺雨篷、飛機庫、雙向大柱網架結構距車間等建筑的屋蓋。缺點是匯交于節點上的桿件數量較多，制作安裝較平面結構復雜。

網架結構的桿件截面應根據強度和穩定性計算確定。為減小壓桿的計算長度增加其穩定性，可采用增設再分桿及支撐桿等措施。用鋼材制作的板型網架及雙層殼型網架的節點，主要有十字板節點、焊接空心球節點及螺栓球節點三種形式。十字板節點適用于型鋼桿件的網架結構，桿件與節點板的連接，采用焊接或高強螺栓連接?？招那蚬?jié)點及螺栓球節點適用于鋼管桿件的網架結構。單層殼型網架的節點應能承受彎曲內力，一般情況下，節點的耗鋼量占整個鋼網架結構用鋼量的15～20%。

施工安裝

網架結構的施工安裝方法分兩類：一類是在地面拼裝的整體頂升法、整體提升法和整體吊裝法；另一類是高空就位的散裝、分條分塊就位組裝和高空滑移就位組裝等方法。

相關資料

二十世紀以來，在全范圍內空間結構都得到了很大的發展?？臻g網架結構是空間網格結構的一種，所謂“空間結構”是相對“平面結構”而言，它具有三維作用的特性，空間結構也可以看作平面結構的擴展和深化?？臻g結構問世以來，以其的受力性能、新穎美觀的形式和快速方便的施工受到人們的歡迎。在需要大跨度、大空間的體育場館、會展中心、文化設施、交通樞紐乃至工業廠房，無不見到空間結構的蹤影。

空間結構經過一個世紀的不斷發展，在結構形式方面，除了網架、網殼之外，膜結構、張拉整體體系、開閉屋蓋、可折疊結構等都是空間結構的新成員。二十世紀初期，鋼鐵材料為網架結構的發展提供了條件，其后的鋁合金則使得網架的桿件更輕巧。近些年來的復合材料，特別是大量的新型建筑材料被開發出來，對空間結構的發展產生了強烈的影響。材料應用方面由于鋼材品種與強度的不斷提升，空間結構也越多地采用了型鋼、鋼管、鋼棒、纜索乃至鑄鋼制品。在很大程度上，空間結構成了“空間鋼結構”。隨著現代計算機的出現，一些新的理論和分析方法，如有限單元法、非線形分析、動力分析等，在空間結構中得到了廣泛應用，以至空間結構的計算和設計更加方便和準確，使得空間結構現在千變?nèi)f化，種類多樣?？梢哉f空間結構已成為當代建筑結構最重要和最活躍的領域之一。

網架結構一般是以大致相同的格子或尺寸較小的單元（重復）組成的。常應用在屋蓋結構。
