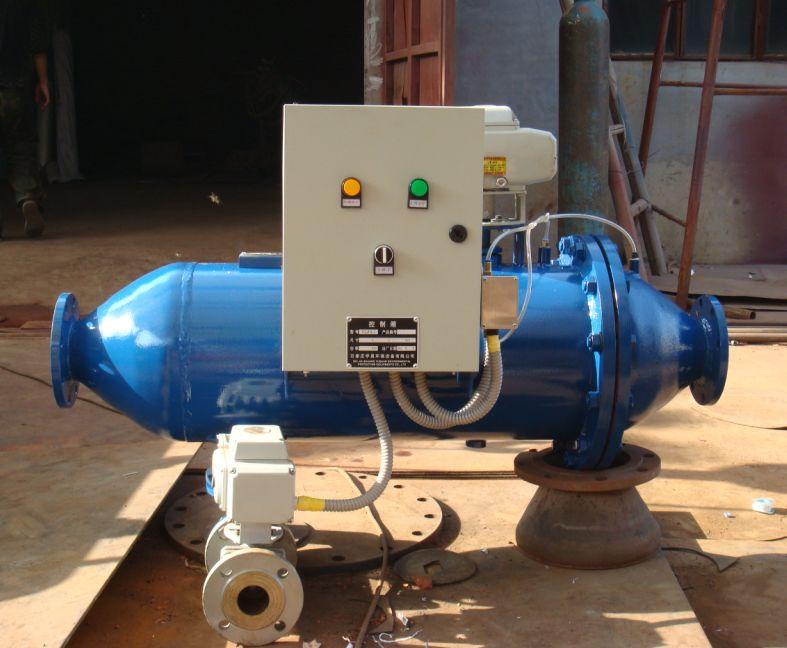

供應自動排污過濾器

自動反沖洗排污過濾器是采用機械濾網對待處理水的顆粒SS進行分離，并依靠本身管網壓力，進行不停機自動排除污物的設備，法蘭式管道安裝。

【一】產品應用：P型過濾器適用于各種帶壓水系統，如工業各種潔循環、濁循環系統；各種工藝水系統；各種供水系統等，用于去除水中的各種無機雜質，確保系統和設備的可靠安全運行，特別是對需要24小時連續不停頓運行的系統尤為適宜。

【二】產品特點：

①、可連續在線不間斷運行，不必設旁通回路，反沖洗時系統繼續運行不停頓；

②、過濾和反洗效果精良；

③、濾筒采用不銹鋼制造，有較強的抗腐蝕能力，使用壽命長；

④、過濾精度：

A.采用不銹鋼楔形條時，d=0.5-2.0mm，常規1.2mm

B.采用不銹鋼沖孔板時，d=2.5-4.0mm

【三】工作原理及設備選型：

（1） P型過濾器的工作原理：

①、正常過濾：當過濾器需要進行正常過濾工作時，將水流導向閥處于開啟狀態，水流由入口進入過濾器，通過濾網時大量的雜質被截留在濾網內側，潔凈的水通過濾網由出口排出過濾器；

②、反洗排污：當過濾器需要排污清洗時，關閉水流導向閥，打開排污閥，水流由入口進入后經過水流導向閥前的濾網過濾后，一部分由過濾器的出口流出，一部分由濾網的外側經過濾網進入導向閥后的濾網內側，沖洗濾網內的雜質由排污口排除，對濾網進行了的清洗，且整個清洗過程不需要系統停止運行。

③、過濾器控制：手動：采用手動開啟機構，人工進行工況切換。自動：電動開啟機構分定時控制和壓差控制兩種方式，采用定時控制時，設有微電腦定時時控開關，可按設定時間要求實現自動清洗排污；采用壓差控制時，安裝有差壓控制器，當進出水口的壓差達到設定值（一般取為0.04MPa）時, 可實現自動清洗排污，不需要進行人工操作。此時排污口安裝電動排污閥，水流導向閥和電動排污閥實現聯動。

④、P型過濾器結構：P型過濾器由優質的碳鋼筒體、特殊結構的不銹鋼楔形濾網、水流導向閥及排污裝置組成。所有閥門可采用手動，也可采用電動自動閥。
（2）設備選型：設備規格一般按系統管道的公稱尺寸確定，即設備的出入口公稱尺寸應和系統管道的公稱尺寸一致；規格參數表中的流量是按流速2.8m/s計算的，設計流量是按流速1.5m/s計算的，流量是指短時間內允許通過的流量。設計流量還和過濾系數有關，表中數據是按照過濾系數為3.5-4時選取的，如過濾系數減小，設計流量應降低，如過濾精度增加，設計流量可增加，但不超過流量值。當設備的設計流量達不到系統設計的要求時，應增大設備的規格，直至滿足為止。

【四】直通式自動沖洗排污原理圖：

【五】直角式自動沖洗排污原理圖：

【七】P型（直通式）自動排污過濾器結構圖

【八】P型（直角式）自動排污過濾器結構圖
