供應北京兩臺并聯電梯鋼結構井道及工程報價

                                 電梯鋼結構井道設計方案

一、設計依據：

     根據電梯廠家所提供電梯安裝圖紙，進行井道基礎、主結構及圍護結構進行設計，以滿足電梯安裝要求。

二、結構形式：

     基礎采用雙層雙向閥板基礎，主結構選用鋼結構，外圍護結構選用安全鋼化玻璃。

三、主結構方案

 1、根據本電梯安裝要求，選用150*150*5方鋼管做為主結構豎向承重構件，要求對接焊縫進行坡口焊，焊縫飽滿。

2、電梯導軌支架梁選用150*100*4方鋼管做為主結構橫向構件。

3、電梯曳引機承重梁選用H300*150型鋼進行安裝。

4、電梯頂?shù)蹉^安裝梁選用H300*150型鋼進行安裝，吊鉤選用應滿足吊裝要求。

5、以上所有鋼結構外露鐵件均做兩遍噴砂防銹處理。

四、外封裝飾

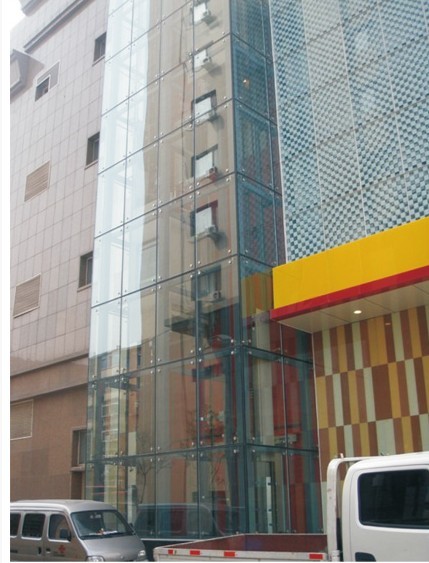

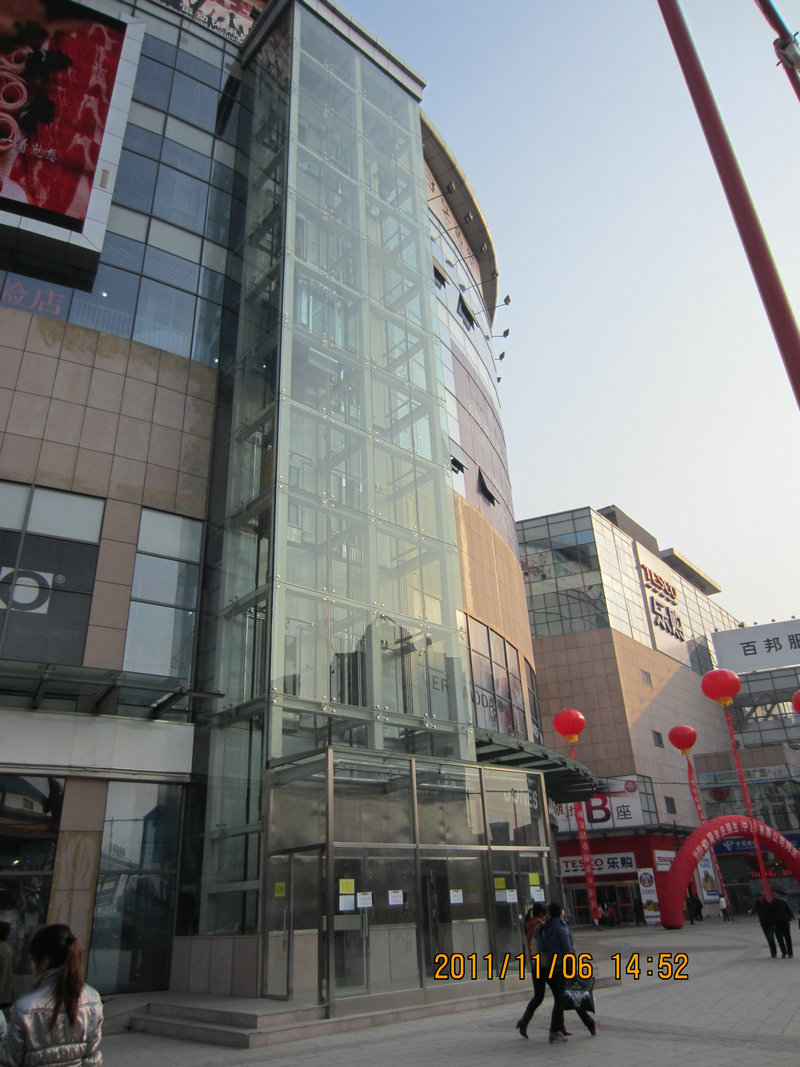

      圍護結構根據本電梯及抗壓強度要求，結構井道選用厚度12mm安全鋼化玻璃進行安裝。安裝時應結合電梯安裝圖紙預留透氣孔洞，并做好防水要求。
