自清洗過濾器

本公司為專業水處理設備生產廠家，現有水過濾設備，供水設備，換熱設備等幾十個品種。具有壓力容器資質。廠家批發電話：0311-83038839  13731167164  左經理

一、產品簡介

該過濾器由筒體、不銹鋼濾網、排污部分、傳動裝置及電氣控制部分組成。過濾機工作時，待過濾的水由水口時入，流經濾網，通過出口進入用戶所須的管道進行工藝循環，水中的顆粒雜技被截留在濾網內部。如此不斷的循環，被截留下來的顆粒越來越多，過濾速度越來越慢，而進口的污水仍源源不斷地進入，濾孔會越來越小，由此在進、出口之間產生壓力差，當大度差達到設定值時，差壓變送器將電信號傳送到控制器，控制哭喊啟動驅動馬達通過傳動組件帶動軸轉動，同時排污口打開，由排污口排出，當濾網清洗完畢后，壓差降到最小值，系統返回到初始過濾狀，系統正常運行。

二、運行及控制

過濾器，運行及控制不需外接任何能源就可以自動清洗過濾，自動排污。反沖洗期間不斷流，清洗過濾周期可以調節，清洗過濾時間默認為10-60/s，清洗過濾損失水量只占過濾水量的0.08-0.6%;過濾精度可達10-3000 微米;工作壓力可達1.0-1.6Mpa;單臺流量:4-4160m3/h?？闪⑹健⑴P式、倒置任意方向任意位置安裝，可用于工業、農業、市政電力、電子、醫藥、食品、印染、建筑、鋼鐵、冶金、造紙等各行各業水過濾。

全自動自清洗過濾器工作原理(一)

水由入口進入，首先經過粗濾網濾掉較大顆粒的雜質，然后到達細濾網。在過濾過程中，細濾網逐漸累積水中的臟物、雜質，形成過濾雜質層，由于雜質層堆積在細濾網的內側，因此在細濾網的內、外兩側就形成了一個壓差。

當過濾器的壓差達到預設值時，將開始自動清洗過程，此間凈水供應不斷流，清洗閥打開，清洗室及吸污器內水壓大幅度下降，通過濾筒與吸污管的壓力差，吸污管與清洗室之間通過吸嘴產生一個吸力，形成一個吸污過程。同時，電力馬達帶動吸污管沿軸向做螺旋運動。吸污器軸向運動與旋轉運動的結合將整個濾網內表面完全清洗干凈。整個沖洗過程只需數十秒鐘。排污閥在清洗結束時關閉。過濾器開始準備下一個沖洗周期。

全自動自清洗過濾器工作原理(二)

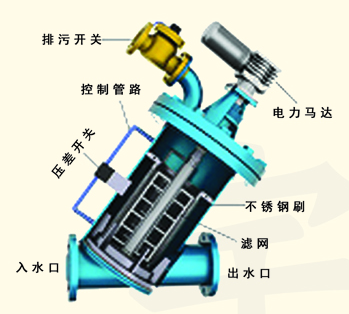

待處理的水由入水口進入機體，水中的雜質沉積在不銹鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力控制閥、驅動電機信號，引發下列動作:電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。

設備安裝后，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，過濾器開始正常工作。

全自動自清洗過濾器工作原理(三)

水由進水口進入過濾器，首先經過粗濾芯組件濾掉較大顆粒的雜質，然后到達細濾網，通過細濾網濾除細小顆粒的雜質后，清水由出水口排出。在過濾過程中，細濾網的內層雜質逐漸堆積，它的內外兩側就形成了一個壓差。當這個壓差達到預設值時，將開始自動清洗過程:排污閥打開，主管組件的水力馬達室和水力缸釋放壓力并將水排出;水力馬達室及吸污管內的壓力大幅下降，由于負壓作用，通過吸嘴吸取細濾網內壁的污物，由水力馬達流入水力馬達室，由排污閥排出，形成一個吸污過程。當水流經水力馬達時，帶動吸污管進行旋轉，由水力缸活塞帶動吸污管作軸向運動，吸污器組件通過軸向運動與旋轉運動的結合將整個濾網內表面完全清洗干凈。整個清洗過程將持續數十秒。排污閥在清洗結束時關閉，增加的水壓會使水力缸活塞回到其初始位置，過濾器開始準備下一個沖洗周期。在清洗過程中，過濾機正常的過濾工作不間斷。

全自動自清洗過濾器簡介

全自動自清洗過濾器是一種利用濾網直接攔截水中的雜質，以凈化水質及保護系統其他設備正常工作的精密設備，水由進水口進入自清洗過濾器機體， 由于智能化(PLC、PAC)設計，系統可自動識別雜質沉積程度，給排污閥信號自動排污。全自動自清洗過濾器克服傳統過濾產品的納污量小、易受污物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等眾多缺點，具有對原水進行過濾并自動對濾芯進行自動清洗排污的功能，且清洗排污時系統不間斷供水，可以監控過濾器的工作狀態，自動化程度很高。

自清洗過濾器的特性

自清洗過濾器是一種新型的過濾技術，范圍內做的較好有奧瑞沃自清洗過濾器，其優勢主要是進行反沖洗時不間斷供水，整個反沖洗是以吸嘴凈濾網每一點這樣的方式實現的。反沖洗時只是吸嘴與細濾網之間很小的局域壓力發生變化，而收集器與液壓缸的動作也不影響正常的供水。同時，在進行反沖洗時所消耗的水量很少，以流量為300m3/h.的過濾器為例:其反沖洗流量為35-40m3/h，反沖洗時間為7-15秒，反沖洗水量為80-160L。

◆設計結構簡單。

◆反清洗時間短，流量，壓力損失小。

◆控制系統智能化(PLC、PAC)控制，自動化程度高。

◆設備可與中央控制系統連接。

◆高精度過濾，出水水質穩定。

◆濾網終身使用，無需更換。

◆使用壽命長。

◆可適用于不同原水水質和用水要求。

◆易損件少，無耗材，運行費用低，操作管理簡單。

◆自動反清洗不斷流。

◆全自動自清洗過濾器選型

過濾器選型的時候，請考慮以下因素

▲處理水量

▲系統的管道壓力

▲用戶要求的過濾精度

▲過濾雜質中懸浮物濃度

▲過濾介質的有關物理，化學性質

◆特殊用途過濾器

使用說明

1. 系統運行前應檢查管路安裝是否正確。

2. 對系統管路進行沖洗，此時設備進出水口閥門必須關閉，打開旁通閥門。

3. 檢查無誤后，開啟進水閥、出水閥、關閉旁通閥、排污閥。
