供應智安交通事故現場繪圖系統

一、系統概述

交通事故處理過程中，對于干警自身素質和設備要求越來越高，快速、規范的交通事故綜合處理系統越來越受到重視，成為現代化智能交通管理重要組成部分。我公司著眼未來需求，憑借技術開發的強大優勢，推出了IPAD交通事故現場繪圖儀。

IPAD交通事故現場繪圖儀關鍵解決了交警在交通事故現場勘察時速度慢、效率低、信息易遺漏等問題，系統以簡捷、輕便、易操作、一次性成比例圖等近乎完善的人性化設計，深受廣大交警的青睞，并且將在全國范圍內等到了廣泛的應用。同時又可作為當?shù)亟煌ㄊ鹿市畔⑾到y(tǒng)的一個組成部分，為案卷的制作、整理、統計等提供事故現場信息。

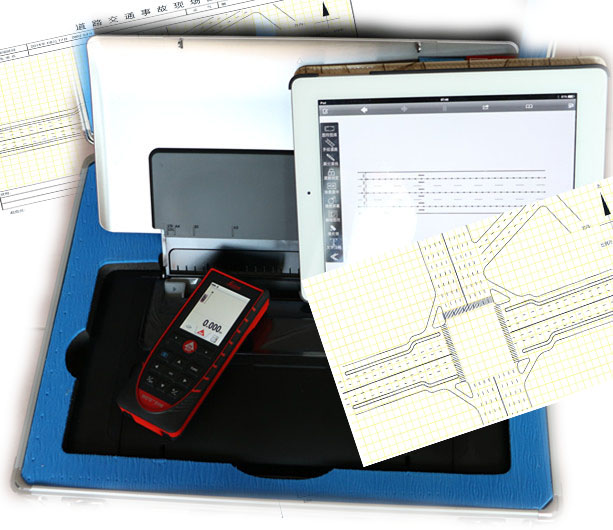

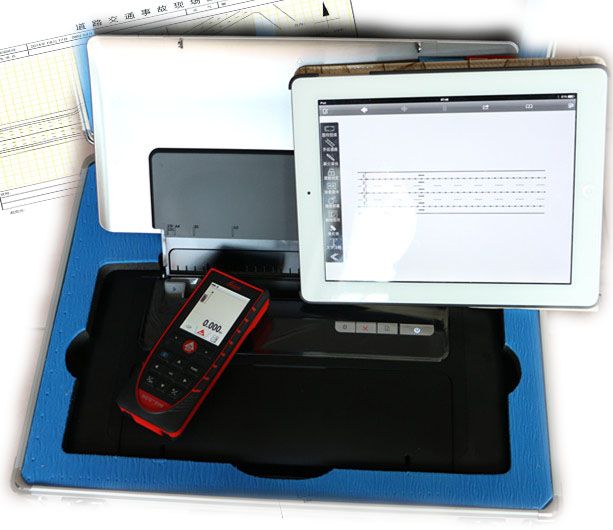

二、系統組成

IPAD平板電腦

便攜式打印機

打印服務器

激光測距儀

事故箱

充電電源

現場繪圖軟件

三、主要設備技術參數

1、IPAD平板電腦：

體積輕而薄，便于攜帶。它的屏幕對角線為9.7英寸，大體上略小于一本雜志。僅重 0.68千克，厚13.4毫米，可隨身攜帶在身邊，略帶弧形的背部設計更方便你拿取；

Multi-Touch多點觸控，讓您的操作更加精準和直觀，便于學習；

高分辨率的9.7英寸LED背光顯示屏，畫面鮮明銳利，亮度隨環境光線自動調整，即使在陽光下也能清晰可辨，視角寬達 178°，并且橫豎皆宜；

電池使用時間長達10小時，能夠滿足高強度的工作需要。

2、便攜式打印機

打印速度：黑白：22ppm，彩色：18ppm

分辨率：4800x1200dpi

打印幅面：A4

雙面打?。菏謩?dòng)

打印內存：64MB打印語言：PCL3 GUI

月打印負荷：500頁

接口類型：USB2.0  PictBridge

端口  藍牙端口

產品尺寸：348×175×84mm

產品重量：2.3kg（帶電池時2.5kg）

系統平臺：Windows 7/Vista（x32/64）/XP Professional x32/2000/Server 2003/Server 2008

電源電壓：AC 90-132V，47-63Hz；180-264V，47-63Hz

電源功率：40W

3、打印服務器

系統平臺：Mac OS X v10.5-v10.7

傳輸速率：IEEE 802.11n 1T1R 150Mbps傳輸速度Mbps

端口類型：三個USB 2.0接口

網絡接口：10/100Mbps RJ-45以太網接口

網絡協議：WEP（64/128），WPA-PSK（TKIP/AES）和WPA2-PSK（AES）

CPU：ARM 10（320MHz）

內存：32MB

閃存：8MB

指示燈：POWER燈，WLAN燈，LAN燈，USB燈

產品尺寸：128x99x25mmmm

產品重量：165gkg

電源：DC 12V，1A

功耗：小于10W（DC 12V）

4、激光測距儀

測   量   精   度：+/-1.0mm

測   量   范   圍：0.05m-200m

/最小值測量：有

加/減   功  能：有

面積/體積 計算：有

間接測量(勾股定理)：有

計時器功能/持續測量：有

傾斜傳感器中測量范圍：+/-45°

梯形測量：有

存儲常數：1

調用最后測量值:20

4倍數碼瞄準器：有

三角架螺紋：有

背光顯示/多功能底座:有

防濺水/防塵IP54：有

每組電池可測量：至少5,000次

電             池：Type AA 2*1.5V

尺             寸：143.6 *55 *30mm

重量  （含電池）：195g

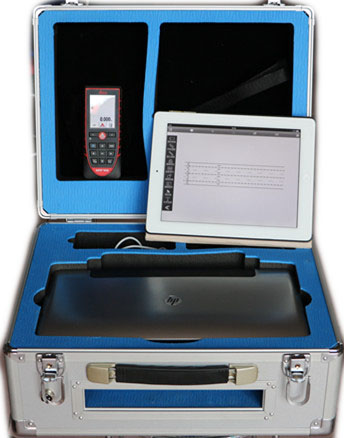

5、事故箱

箱體尺寸：410*310*200mm

全鋁外殼，內部有專業的防護內襯

6、車載、室內兩用充電電源

7、現場繪圖軟件

四、系統主要功能

A 道路的繪制及組成

1、可輕松繪制出各種形態道路（如：直路、岔路、彎路、各種復雜交叉路口，道路剖面圖，不等寬路、不規則道路等）圖例：

2、可對整條道路進行參數設置，也可對分條道路進行參數設置（如：車道寬，車道數、單獨道寬的設置等）圖例:

3、特殊道路的生成（如：高速公路、城鄉縣道路等）

4、道路的記憶功能（對所繪制過的現場圖，只要我們加以存儲，該現場圖的道路便會自動存儲，便于以后直接調用）。

5、道路預先存儲功能（可提前錄入事故多發路段及復雜路段的模板，使現場繪圖更加方便快捷）圖例：

6、鉛筆畫路功能（可通過手指的移動，繪制出一條與手指運動軌跡相同的不規則彎路）圖例：

B、圖符的規范及繪制

1、軟件內可調用的圖符完全按照國家標準添置。

2、圖符引用范圍較廣，軟件內匯集了全國各個地區對軟件內部圖符的需要，還加入了如：道路向?qū)А⒔煌ìF(xiàn)象、施工安全、禁令標志等。

3、圖符繪制添加功能也同樣的非常強大，可隨心所欲的添加我們所需要的圖符。圖例：

C、事故繪制層面及事故繪圖定位

1、本軟件引用了道路鎖定的概念，在道路鎖定的狀態下我們可以操作道路，而在道路解鎖的狀態下，我們可以編輯道路內的元素，包括:分道線、停車線、不可變道線、人行橫道等。

2、為了進一步避免誤操作，添加了撤銷和重做的功能，如果出現誤操作，可以通過撤銷功能回到上一步的狀態，目前本軟件可記錄當前步驟前50步的狀態。

3、在進行事故定位時，可選用自動標注也可進行手動標注；三角定位或直角定位，還可兩者結合方式，自動調整功能隨時令我們看到繪制圖符的真實擺放情況。

4、在自動標注時，被標注物體的標注線和定位距離自動生成，避免了交警現場繪圖時遺漏重要參數。圖例：

D、道路打斷與導向標志的添加

1、批量添加道路導向標志。

2、可根據需要打斷道路。

E． 多元素選定及標注

1、引入了元素選擇的概念，這樣即使在一起有兩個甚至是多個元素重疊，我們也可輕松選定和加以標注

2、引入了覆蓋功能，這樣在我們對某一元素進行操作時，其他元素的標注會被覆蓋，這樣避免了因?yàn)槠渌麡?biāo)注而在視覺上影響我們進一步的繪制

3、標注與標注之間在同一位置，視覺上存在的干擾，我們通過對標注進行其他位置的鎖定，解決了這一問題。圖例：

F、新功能的增設

1、引入了道路相交時對圓弧的縮進修改。

2、顯示出痕跡總長度。

3、在現場繪圖本與測距儀設備進行無線藍牙連接，把測距儀測得的數據直接傳入繪圖系統。

4、現場圖中的各元素可與現場照片相關聯，更直觀的體現交通事故現場情況。

5、現場勘查信息可通過網絡遠程回傳給指揮中心。

6、實現了wifi的無線打印。

G、模板的定制

1、A4模板。

2、可任選橫向或豎向模板。

3、可任意調整現場圖在模板中的位置。

5、現場圖可任意調整比例。

H、快捷的勘查筆錄生成

1、根據對勘察筆錄版本進行修改，可提前設置有關信息（如：警員姓名，警隊名稱等）。

2、在勘查筆錄中可點擊選擇各種相關信息（如：天氣，路況等）。

3、勘查筆錄可選擇增加現場施救信息及其它補充說明信息。

4、可按照所畫的道路，車輛，人體，痕跡等自動進行現場描述并生成勘查筆錄。

5、可現場打印勘查筆錄。

I  引入交互式概念

1、在繪圖過程中如果繪制錯誤，只要撤銷操作即可。整個繪圖過程無需重復操作，一氣呵成。

2、實現文件自動存檔的功能。

3、繪制的現場圖是標準的比例圖，無需交警回來后再畫比例圖。在現場就可以打印出比例圖和勘查筆錄。提高警員的工作效率保證制圖規范化。

4、繪圖過程采用所見即所得的交互式繪圖方式，筆記本電腦上每一步操作所畫的現場圖和實際現場圖可一一對應，避免了導航式繪圖方式最終才能得到現場圖的弊病。
