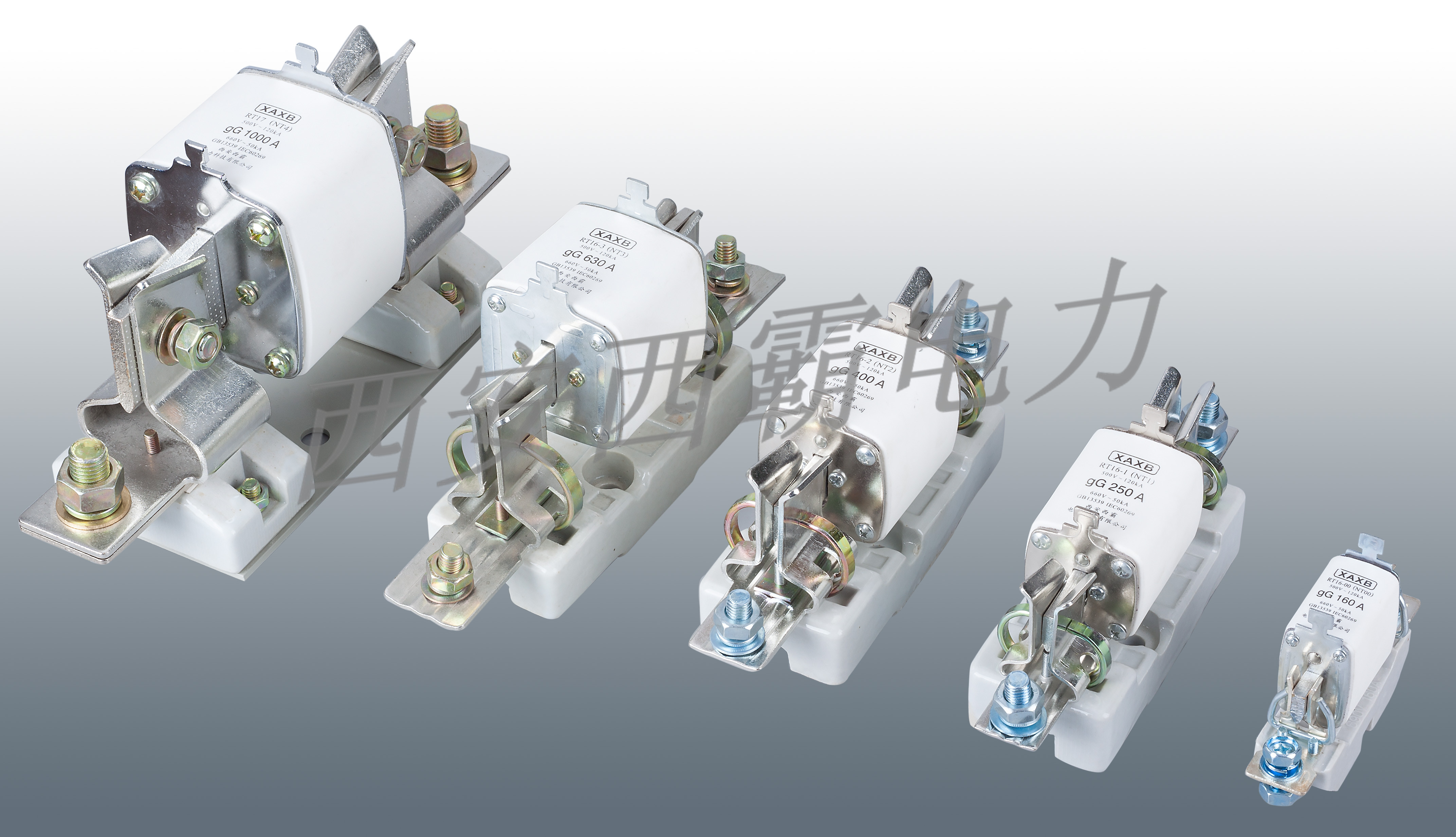

供應NT(NH)RT16系列熔斷器

[NT熔斷器]

西安市系列熔斷器廠家

采購數量

1 件以上

價格

￥5.00

運費： 陜西西安市蓮湖區 | 賣家支付運費

購買數量： 庫存 10000件

在線詢盤聯系廠家：18392513056 400-1670400

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[NT熔斷器]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應NT(NH)RT16系列熔斷器）

品牌： 其他
型號： NT(NH)RT16系列熔斷器
加工定制： 否
額定電壓： 160

NT(NH)RT16系列熔斷器

NT－熔斷器 NT－Fuse link

特點
符合標準IEC60269、DIN43620、GB13539標準等，以及CE和
ROHS認證
額定電壓：AC500V/690V或DC440V
額定電流：2A～1250A
例外：制造等級00為DC250V
工作等級
?、賕L/gG用于電纜和導線保護
　②aM用于電動機保護
?、踑R用于半導體器保護
良好的選擇性
額定分?jǐn)嗄芰Γ篈C 120kA（制造等級00：AC 50kA）

Features
According to IEC60269、DIN43620、GB13539and CESafetyROHS certificate.
Rated voltage:AC500V/690V or DC440V
Rated current:2A～1250A
Exception:Size 00 with DC 250V
Operating class:
?、賕L/gG for cable and conductor protection
?、赼M for motor protection
　③aR for semiconductor protection
Finely graduated selectivity
Rated breaking capacity:AC 120kA(Size 00：AC 50kA)

產品圖片 Product photo	制造等級 Size	In A	訂貨號 Order No.			圖號 Fig。	重量 Weight （g）
			Operating Class(gL/gG)	Operating class(aM)	Operating class(aR)
	NT00C (RT1-00C)	2 4 6 10 16 20 25 32 35 40 50 63 80 100	002GNT00C 004GNT00C 006GNT00C 010GNT00C 016GNT00C 020GNT00C 025GNT00C 032GNT00C 035GNT00C 040GNT00C 050GNT00C 063GNT00C 080GNT00C 100GNT00C	002MNT00C 004MNT00C 006MNT00C 010MNT00C 016MNT00C 020MNT00C 025MNT00C 032MNT00C 035MNT00C 040MNT00C 050MNT00C 063MNT00C 080MNT00C 100MNT00C	002RNT00C 004RNT00C 006RNT00C 010RNT00C 016RNT00C 020RNT00C 025RNT00C 032RNT00C 035RNT00C 040RNT00C 050RNT00C 063RNT00C 080RNT00C 100RNT00C	Fig.1.1	145
	NT00 (RT16-00)	2 4 6 10 16 20 25 32 40 50 80 100 125 160	002GNT00 004GNT00 006GNT00 010GNT00 016GNT00 020GNT00 025GNT00 032GNT00 040GNT00 050GNT00 080GNT00 100GNT00 125GNT00 160GNT00	002MNT00 004MNT00 006MNT00 010MNT00 016MNT00 020MNT00 025MNT00 032MNT00 040MNT00 050MNT00 080MNT00 100MNT00 125MNT00 160MNT00	002RNT00 004RNT00 006RNT00 010RNT00 016RNT00 020RNT00 025RNT00 032RNT00 040RNT00 050RNT00 080RNT00 100RNT00 125RNT00 160RNT00	Fig.1.1	180
尺寸圖見第9頁。/For dimension drawings,see pages 9. 電流曲線圖見第11頁。/For characte ristic curves,see pages 11.

NT－熔斷器(續) NT－Fuse link(Continuation)

產品圖片 Product photo	制造等級 Size	In A	訂貨號 Order No.			圖號 Fig.	重量 Weight (g)
產品圖片 Product photo	制造等級 Size	In A	Operating class(gL/gG)	Operating class(aM)	Operating class(aR)	圖號 Fig.	重量 Weight (g)
	NT0	4 6 10 16 20 25 32 40 50 63 80 100 125 160	004GNT0 006GNT0 010GNT0 016GNT0 020GNT0 025GNT0 032GNT0 040GNT0 050GNT0 063GNT0 080GNT0 100GNT0 125GNT0 160GNT0	004MNT0 006MNT0 010MNT0 016MNT0 020MNT0 025MNT0 032MNT0 040MNT0 050MNT0 063MNT0 080MNT0 100MNT0 125MNT0 160MNT0	004RNT0 006RNT0 010RNT0 016RNT0 020RNT0 025RNT0 032RNT0 040RNT0 050RNT0 063RNT0 080RNT0 100RNT0 125RNT0 160RNT0	Fig.1.2	240
	NT1	63 80 100 125 160 200 224 250	063GNT1 080GNT1 100GNT1 125GNT1 160GNT1 200GNT1 224GNT1 250GNT1	063MNT1 080MNT1 100MNT1 125MNT1 160MNT1 200MNT1 224MNT1 250MNT1	063RNT1 080RNT1 100RNT1 125RNT1 160RNT1 200RNT1 224RNT1 250RNT1	Fig.1.2	450
	NT2	80 100 125 160 200 224 250 300 315 355 400	080GNT2 100GNT2 125GNT2 160GNT2 200GNT2 224GNT2 250GNT2 300GNT2 315GNT2 355GNT2 400GNT2	080MNT2 100MNT2 125MNT2 160MNT2 200MNT2 224MNT2 250MNT2 300MNT2 315MNT2 355MNT2 400MNT2	080RNT2 100RNT2 125RNT2 160RNT2 200RNT2 224RNT2 250RNT2 300RNT2 315RNT2 355RNT2 400RNT2	Fig.1.2	670
	NT3	300 315 355 400 425 500 630	300GNT3 315GNT3 355GNT3 400GNT3 425GNT3 500GNT3 630GNT3	300MNT3 315MNT3 355MNT3 400MNT3 425MNT3 500MNT3 630MNT3	300RNT3 315RNT3 355RNT3 400RNT3 425RNT3 500RNT3 630RNT3	Fig.1.2	900
	NT4	630 800 1000 1250	630GNT4 800GNT4 1000GNT4 1250GNT4	630MNT4 800MNT4 1000MNT4 1250MNT4	630RNT4 800RNT4 1000RNT4 1250RNT4	Fig.1.3	2200
電流曲線圖見第11頁。/For characteristic curves,see pages 11. 尺寸圖見第9頁。/For dimension drawings,see pages 9

NT－熔斷器底座 NT－Fuse bases

用于NT和NH熔斷體
符合符合標準lEC60269、DIN43620、3539標準等，以及CE和
ROHS認證
額定電壓 AC500V／AC690V對于半導體熔斷體為ACl000V

For NT and NH fuse links
According to IEC60269、DIN43620、3539 and CE Safety、
ROHS ce rtiflcate
Rated voltage：AC500V／AC690V or for semiconduct6r-protecting
-inse rt-part AClOOOV

產品圖片 Product Photo	制造等級 Size		訂貨號 0rder N0.	圖號 Fig.	重量 Weit (g)
	額定電流160A／Rated Current 160A
	NTOO Sistl01	1極／single—pole 用于雙母線連接 for double busbar termlnal connection	NTOOFB	Fig.1.4	225
		3極／triple—pole 用于雙母線連接 for double busbar termlnal connectlon	NTOOFB3P	Fig.1.8	516

	NTO Sist160	1極／single-pole 用于雙母線連接 for double busba r termlnal connectlon	NTOFB	Fig.1.5	41O
	額定電流250ARated Current 250A
	NTl Sist201	1極／single-pole 用于雙母線連接1) fo r double bUSba r te rmlnal connectionl)300	NTlFB	Fig.1.6	740
	額定電流400A／Rated Current 400A
	NT2 Sist401	1極／slngle—pole 用于雙母線連接1) for double busbar termInal connectionl)2×40×5	NT2FB	Fig.1.6	1110
	額定電流630A／Rated Current 630A
	NT3 Sist601	1極／slngle-pole 采用扁線連接 with screw-type terminal connection 2×50×8	NT3FB	Fig.1.6	1310
	額定電流1250A／Rated Current 1250A
	NT4 Sistl001	1極／single-pole 采用扁線連接 with screw—type terminal connection 2×50×8	NT4FB	Fig.1.6	2520
尺寸圖見第9頁。／Fo rdimension d rawings，see pages 9

NT－熔斷體 NT－Fuse link

特點
符合標準IEC60269、DIN43620、GB13539標準等，以及CE和
ROHS認證
額定電壓：AC500V/690V或DC440V
額定電流：2A～1250A
例外：制造等級00為DC250V
工作等級
　①gL/gG用于電纜和導線保護
?、赼M用于電動機保護
?、踑R用于半導體器保護
良好的選擇性
額定分?jǐn)嗄芰Γ篈C 120kA（制造等級00：AC50kA）

Features
According to IEC60269、DIN43620、GB13539and CESafetyROHS
certificate.
Rated voltage:AC500V/690V or DC440V
Rated current:2A～1250A
Exception:Size 00 with DC 250V
Operating class:
?、賕L/gG for cable and conductor protection
?、赼M for motor protection
?、踑R for semiconductor protection
Finely graduated selectivity
Rated breaking capacity:AC 120kA(Size 00：AC 50kA)

產品圖片 Product photo	制造等級 Size	In A	訂貨號 Order No.			圖號 Fig。	重量 Weight （g）
			Operating Class(gL/gG)	Operating class(aM)	Operating class(aR)
	NH00C	2 4 6 10 16 20 25 32 35 40 50 63 80 100	002GNH00C 004GNH00C 006GNH00C 010GNH00C 016GNH00C 020GNH00C 025GNH00C 032GNH00C 035GNH00C 040GNH00C 050GNH00C 063GNH00C 080GNH00C 100GNH00C	002MNH00C 004MNH00C 006MNH00C 010MNH00C 016MNH00C 020MNH00C 025MNH00C 032MNH00C 035MNH00C 040MNH00C 050MNH00C 063MNH00C 080MNH00C 100MNH00C	002RNH00C 004RNH00C 006RNH00C 010RNH00C 016RNH00C 020RNH00C 025RNH00C 032RNH00C 035RNH00C 040RNH00C 050RNH00C 063RNH00C 080RNH00C 100RNH00C	Fig.1.1	150
	NH00	2 4 6 10 16 20 25 32 40 50 80 100 125 160	002GNH00 004GNH00 006GNH00 010GNH00 016GNH00 020GNH00 025GNH00 032GNH00 040GNH00 050GNH00 080GNH00 100GNH00 125GNH00 160GNH00	002MNH00 004MNH00 006MNH00 010MNH00 016MNH00 020MNH00 025MNH00 032MNH00 040MNH00 050MNH00 080MNH00 100MNH00 125MNH00 160MNH00	002RNH00 004RNH00 006RNH00 010RNH00 016RNH00 020RNH00 025RNH00 032RNH00 040RNH00 050RNH00 080RNH00 100RNH00 125RNH00 160RNH00	Fig.1.1	185
尺寸圖見第9頁。/For dimension drawings,see pages 9. 電流曲線圖見第11頁。/For characte ristic curves,see pages 11.

NT－熔斷體(續) NT－Fuse link (Continuation)

產品圖片 Product photo	制造等級 Size	In A	訂貨號 Order No.			圖號 Fig.	重量 Weight (g)
產品圖片 Product photo	制造等級 Size	In A	Operating class(gL/gG)	Operating class(aM)	Operating class(aR)	圖號 Fig.	重量 Weight (g)
	NH0	4 6 10 16 20 25 32 40 50 63 80 100 125 160	004GNH0 006GNH0 010GNH0 016GNH0 020GNH0 025GNH0 032GNH0 040GNH0 050GNH0 063GNH0 080GNH0 100GNH0 125GNH0 160GNH0	004MNH0 006MNH0 010MNH0 016MNH0 020MNH0 025MNH0 032MNH0 040MNH0 050MNH0 063MNH0 080MNH0 100MNH0 125MNH0 160MNH0	004RNH0 006RNH0 010RNH0 016RNH0 020RNH0 025RNH0 032RNH0 040RNH0 050RNH0 063RNH0 080RNH0 100RNH0 125RNH0 160RNH0	Fig.1.2	255
	NH1	63 80 100 125 160 200 224 250	063GNH1 080GNH1 100GNH1 125GNH1 160GNH1 200GNH1 224GNH1 250GNH1	063MNH1 080MNH1 100MNH1 125MNH1 160MNH1 200MNH1 224MNH1 250MNH1	063RNH1 080RNH1 100RNH1 125RNH1 160RNH1 200RNH1 224RNH1 250RNH1	Fig.1.2	475
	NT2	80 100 125 160 200 224 250 300 315 355 400	080GNH2 100GNH2 125GNH2 160GNH2 200GNH2 224GNH2 250GNH2 300GNH2 315GNH2 355GNH2 400GNH2	080MNH2 100MNH2 125MNH2 160MNH2 200MNH2 224MNH2 250MNH2 300MNH2 315MNH2 355MNH2 400MNH2	080RNH2 100RNH2 125RNH2 160RNH2 200RNH2 224RNH2 250RNH2 300RNH2 315RNH2 355RNH2 400RNH2	Fig.1.2	700
	NT3	300 315 355 400 425 500 630	300GNH3 315GNH3 355GNH3 400GNH3 425GNH3 500GNH3 630GNH3	300MNH3 315MNH3 355MNH3 400MNH3 425MNH3 500MNH3 630MNH3	300RNH3 315RNH3 355RNH3 400RNH3 425RNH3 500RNH3 630RNH3	Fig.1.2	935
	NT4	630 800 1000 1250	630GNH4 800GNH4 1000GNH4 1250GNH4	630MNH4 800MNH4 1000MNH4 1250MNH4	630RNH4 800RNH4 1000RNH4 1250RNH4	Fig.1.3	2260
尺寸圖見第9頁。/For dimension drawings,see pages 9 電流曲線圖見第11頁。/For characteristic curves,see pages 11.

NH－熔斷底座 NH－Fuse bases

用于NT和NH熔斷體
符合符合標準IEC60269、DIN43620、GB13539標準等，以及CE和
ROHS認證
額定電壓：AC500V/AC690V對于半導體熔斷體為AC1000V

For NT and NH fuse links
According to IEC60269、DIN43620、GB13539 and CE Safety、
ROHS certificate.
Rated voltage:AC500V/AC690V or for semiconductor-protecting-
insert-part AC1000V

產品圖片 Product Photo	制造等級 Size		訂貨號 0rder N0.	圖號 Fig.	重量 Weit (g)
	額定電流160A／Rated Current 160A
	NHOO Sistl01	1極／single—pole 用于雙母線連接 for double busbar termlnal connection	NHOOFB	Fig.1.7	170

	NH1 Sist201	1極／single-pole 用于雙母線連接 for double busba r termlnal connectlon	NH1FB	Fig.1.9	50O
	額定電流400ARated Current 400A
	NH2 Sist401	1極／single-pole 用于雙母線連接 fo r double bUSba r te rmlnal connection	NH2FB	Fig.1.10	520
	額定電流630A／Rated Current 630A
	NH3 Sist601	1極／slngle—pole 用于雙母線連接 for double busbar termInal connection	NH3FB	Fig.1.11	760
	額定電流1250A／Rated Current 1250A
	NH4 Sist1001	1極／slngle-pole 用于雙母線連接 for double busbar termInal connection	NH4FB	Fig.1.6	2500
	額定電流400A／Rated Current 400A
	NH2 Sist401	3極／single-pole 用于雙母線連接 fo r double bUSba r te rmlnal connection	NH2FB3P	Fig.1.12	3600
	絕緣電壓1000V/Rated insulation Voltage 1000V
	NH手柄 NH Handle	For NH000-NH4	NH-H	FIG.1.13	250
尺寸圖見第10頁。／Fo rdimension d rawings，see pages 10

NT(NH)熔斷體 NT(NH)Fuse link

序號 No.	制造等級 Size	圖號 Fig.	電流等級 Class rating(A)	尺寸 Dmensions(mm)
序號 No.	制造等級 Size	圖號 Fig.	電流等級 Class rating(A)	A	B	C	D	E	F
001	NT00C(NH00C)	Fig.1.1	2～100	78	49	15	21	52.5	6
002	NT00(NH00)	Fig.1.1	2～160	78	49	15	28.5	55.5	6
003	NTO(NHO)	Fig.1.2	4～160	122	65	15	29	55.5	6
004	NT1(NH1)	Fig.1.2	63～250	135	68	20	48	60	6
005	NT2(NH2)	Fig.1.2	80～400	150	68	26	60	70.3	6
006	NT3(NH3)	Fig.1.2	300～630	150	68	32	67	82	6
007	NT4(NH4)	Fig.1.3	630～1250	200	80	51	85	112	8

NT(NH)熔斷座NT(NH)Fuse base

序號 No.	制造等級 Size	圖號 Fig.	電流等級 Class rating(A)	尺寸 Dmensions(mm)
序號 No.	制造等級 Size	圖號 Fig.	電流等級 Class rating(A)	A	B	C	φD	E	F	G	H
008	NTOO(Sist101)	Fig.1.4	160	120	100	30	7	23	60	25	-
009	NTO(Sist160)	Fig.1.5	160	170	150	30	7	35	73	25	-
010	NT1(Sist201)	Fig.1.6	250	200	175	58	9.5	38	82	25	30
011	NT2(Sist401)	Fig.1.6	400	225	200	64	9.5	40	100	25	30
012	NT3(Sist601)	Fig.1.6	630	240	216	64	9.5	40.5	105	25	30
013	NT4(Sist1001)	Fig.1.6	1250	304	260	96	13	44	145	25	45
