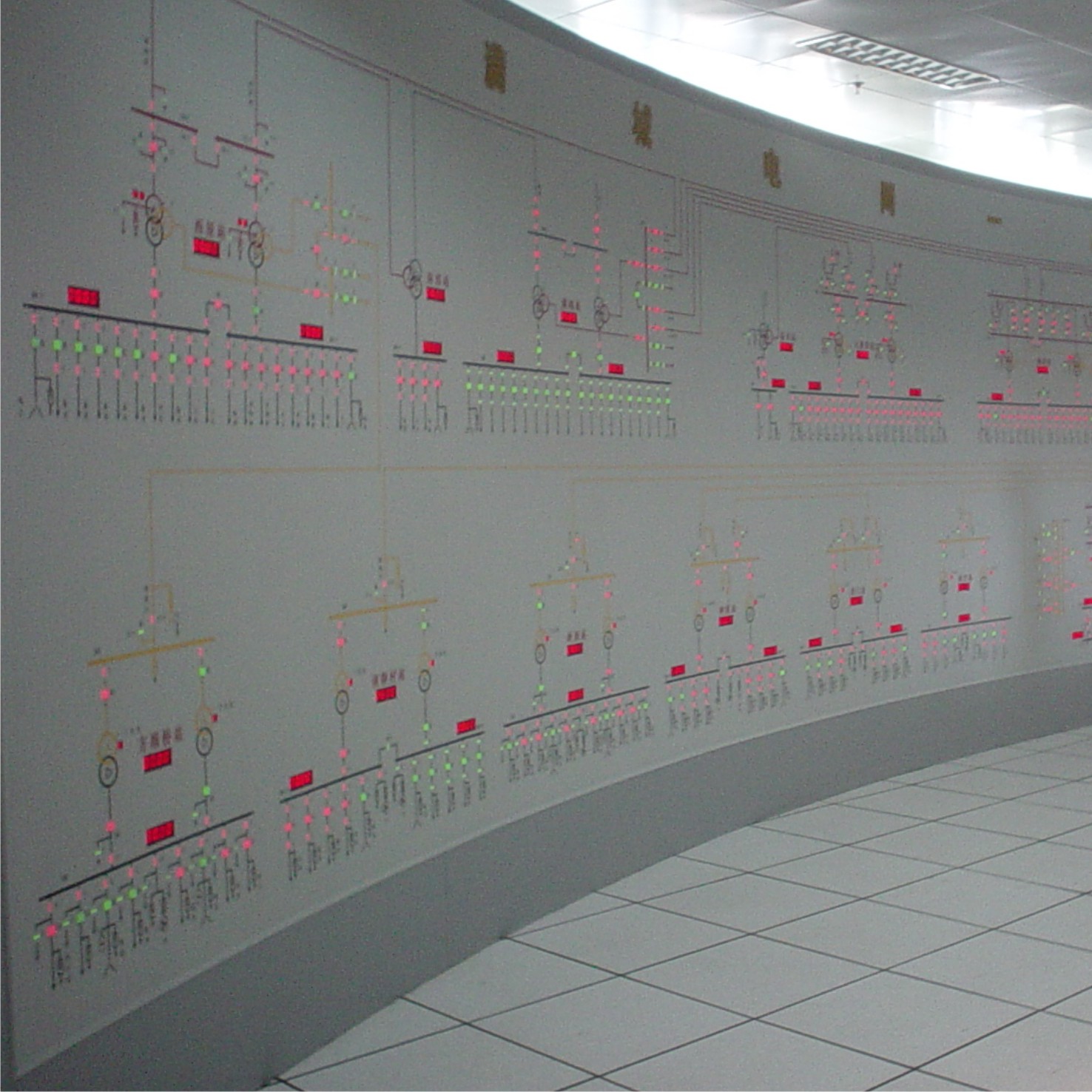

電力調度模擬屏 馬賽克模擬屏 電力模擬屏 模擬屏

公司網站www.weijiukeji.com

一、屏體：
1、屏體采用44*76鋁合金拼裝而成；
2、骨架采用25*38鋁合金連接，板面與骨架之間用50mm×8mm雙頭鑼栓連接固定，前后可調；

二、面板：
1、面板采用25mm×25mm模塊拼結而成；
2、模塊材料采用進口原材料PPO注塑而成，具有10年不變色，，阻燃等特點；
3、單個模塊平面度公差值≤0.1mm；
4、相鄰模塊之間的間隙≤0.1mm；
5、相鄰模塊的平整度公差值≤0.2mm；
6、模塊顏色采用國際灰色（或用戶提供顏色）均勻一致，無反光及傷痕；
7、阻燃氧指數為≥27；
8、圖形符號采用模具壓鑄，絲網印刷及雕刻工藝；
9、線符號寬6-9mm，線路符號寬3-5mm；
10、線條寬度公差值≤0.05mm；
11、線條的直線度在任意1000mm的范圍內≤2mm；
12、大字采用紅色亞克力制作。

三、屏面布局：
1、標題大字在屏面上側；
2、平面合適部位安放周波、安全運行等；
3、屏面為電力系統模擬圖。
4、開關刀閘地刀手車均用微機燈（雙色）顯示。

四、顯示原件：
1、燈光：
（1）燈光顯示壽命≥20000小時；
（2）額定電壓直流24V，允許偏差±5%；
（3）諧波含量＜5%；
（4）亮度均勻≥80cdm?；
（5）出廠前實驗均超72h符合技術要求。
2、發光帶：
（1）發光帶均用單色燈顯示，按電壓等級顯示；
（2）發光帶顯示壽命≥20000小時；
（3）額定電壓直流24V，允許偏差±5%；
（4）諧波含量＜5%；
（5）亮度均勻≥80cdm?；
（6）出廠前實驗均超72h符合技術要求。
3、數顯表：
（1）燈光顯示壽命≥20000小時；
（2）額定電壓直流24V，允許偏差±5%；
（3）諧波含量＜5%；
（4）亮度均勻≥80cdm?；
（5）自動尋址，掉電記憶。
4、安全運行、周波：
（1）燈光顯示壽命≥20000小時；
（2）額定電壓直流220V，允許偏差±5%；
（3）諧波含量＜5%；
（4）亮度均勻≥80cdm?；
（5）萬年歷自動恢復掉電記憶。

五、電纜：
（1）采用2芯屏避電纜；
（2）無焊點連接；
（3）壓線連接方式；
（4）韌性強抗拉力內部不宜斷線。

六、轉接控制（TFL--2000）：
（1）有RS232接口，RS485接口；
（2）用串型異步方式：
（3）速率：9600bit/s；
（4）直流+5V、+12V、20A、40A；
（5）有與任何RTU生產廠家數據譯碼接口功能；
（6）任意擴展無止境。

七、安裝：
1、板面安裝采用自扣式連接扣與8mm×50mm鑼栓連接，能夠自由調節板面平整度與弧度；
2、顯示部件均采用固定插槽式安裝、維修、維護方便快捷；
3、轉接控制采用吊裝式安裝、易拆、易換。

八、軟件：
1、軟件結構：
采用DOS6.22或Windows3.1或Windows95或WINDOWS NT操作系統，圖形化界面。在BORLADCC++ Builder3.0編譯環境下，使用C++語言編寫，軟件突出模塊化，易于移植和擴充。90L921部分采用具匯編語言編寫，具有運行速度快，計時準確等功能。
2、常規在線查燈功能：
（1）查全部燈（亮盤暗盤）；
（2）按各個分站查燈；
（3）按箱號查燈；
（4）查單個燈；
（5）查廠名燈；
（6）查報警；
（7）對遠動信號的放行與禁行；
（8）查模擬屏；
（9）查上屏（將屏上的所有開關的狀態置為數據庫中的狀態）。
3、在線檢測串行口的工作狀態；
4、在線修改數據庫：
（1）若屏體顯示文件的位置或編號有所變動或重新布置，在位置對應好后可通過修改數據庫加以確認，而不會錯位。因此，檢修更加靈活方便；包括（修改模擬屏和開關顯示數據庫）；
（2）主置入的模擬屏和有關顯示數據庫；
（3）負荷總加的數據庫。
5、顯示本系統控制主機----PC機的輸入與輸出數據；
6、離線調試與自檢：
（1）對串行口的自診斷；
（2）檢測屏面燈的工作情況；
（3）循環發送全“0”或全“1”測試所有燈的工作情況；
（4）發送模擬數據以檢測各類表頭的工作。
7、清楚音響報警；
8、時鐘的修改校對；
9、程序的自恢復功能；
10、事件追憶功能；
11、多重防誤；
模擬屏智能化，可根據實際要求對模擬操作提供指導，保證模擬操作的正確性，滿足各種防誤要求。
自動打印工作票，可隨時打印一份符合規定滿足用戶要求的工作票。
12、操作簡單；
基于GUI（圖形用戶界面）人機界面的操作程序，使未接觸過微機的工作人員在一小時內掌握。
13、擴容能力強。
14、語音提示。
15、性能可靠。
16、以上所有功能都有相應的軟件命令支持并實施，故軟件功能齊全靈活多樣。

九、規約：
遙測通訊規約
通訊方式：異步，1起始位，8數據位，1停止位。速率9600bps
幀格式：
0xAA(同步字)，AD1(地址高位)，AD0(地址低位和小數點位置)，DD0(數據0)，DD1(數據1)。
說明：
4位顯示。
每幀數據至少應有一個同步字（0XAA）。
地址占12位，AD1為地址高8位，AD0中高4位為12位地址的低4位。AD0中低4位為顯示數據小數點位置，最右邊小數點為0，最左邊為3。
數據占2字節，采用BCD碼。DD0為高字節，DD1為低字節。
轉意字符定義：轉意字符為：0x7D
   如果地址或數據中含有與‘同步字’，‘轉意字符’相同的字符需在相應字符前加補轉意字符。
例如：向地址0xAA0，發送123.4，則發送的數據幀為：
0xAA(同步字),0x7D(轉意字符),0xAA(地址高8位),0x01(地址低位和小數點位置),0x12(數據高字節),0x34(數據低字節)
例如：向地址0x1A0，發送1.234，則發送的數據幀為：
0xAA(同步字),0x1A(地址高8位),0x03(地址低位和小數點位置),0x12(數據高字節),0x34(數據低字節)
遙信通訊規約
通訊方式：異步，1起始位，8數據位，1停止位。速率9600bps
幀格式：
0xAA(同步字)，AD1(地址高位)，AD0(地址低位和遙信狀態)。
說明：
每幀數據至少應有一的同步字（0XAA），只能發送一個遙信點。
每個遙信點地址占12位，AD1為地址高8位，AD0中高4位為12位地址的低4位。AD0中低4位（d3, d2, d1, d0）為遙信狀態，其中d1代表紅燈狀態（1亮，0滅）d0代表綠燈狀態（1亮，0滅），d3d2要與d1d0相同，否則不予接受。
轉意字符定義：轉意字符為：0x7D
   如果地址或數據中含有與‘同步字’，‘轉意字符’相同的字符需在相應字符前加補轉意字符。
例如：地址為0x7D0顯示綠燈。則發送的數據幀為：
0xAA, 0x7D, 0x7D, 0x05
例如：地址為0x7D0顯示紅燈。則發送的數據幀為：
0xAA, 0x7D, 0x7D, 0x0A
說明：模擬屏系統是以智能遙信元件、智能遙測數字顯示器為主體，通過數據總線，把根據一次接線圖分?jǐn)?shù)安裝在模擬屏上的遙信、遙測設備互聯起來，接收SCADA系統計算機發送的各種命令、指令，對每個智能元件的顯示狀態進行控制，智能遙測數字顯示器顯示各個電量數值，使模擬屏與被控物理對象之間實現真正意義上的動態實時顯示。
