中央新風凈化系列產品介紹
1、優點
● 全屋整體風壓平衡系統使新風均勻分布,不會產生送風死角
● 高ESP(機外靜壓)低噪音,雙馬達,獨立的送風和排風系統。
● 靈活的安裝模式,既適合天花吊裝也適合壁掛。
● 可預設的底部或側面出風口
● 75/100mm 的風管系統可埋入墻體,隱藏于吊裝天花中。
● 超靜機身設計以保證低噪音運作。
● 帶高清晰LED顯示墻裝控制器,由電腦芯片驅動,操作簡單方便。
● 1至24小時定時運行功能
● 高、中、低三檔風速可選,滿足晚間靜音運行的需要。
● 自感應濾網更換提示,根據使用狀況自動提醒更換濾網
● 中效活性炭+HP過濾+增氧靜音風箱清潔室外空氣
● I/O智能接口,可方便接入智能家居控制系統,實現集中、系統控制
●
2、設計依據
裝修設計圖
國際通用標準ASHRAE62—1989
中國室內空氣品質規范
設計基本參數
根據公共環境新風機工作區域核算方案一全熱交換過濾PM2.5管道
僅供參考
| 參數項目 | 數值 | 單位 |
| 參數項目 | 數值 | 單位 |
| 設計新風機型號 | 500 | 2臺 | 設計每小時換氣次數 | 1 | 次 | |
| 液晶控制器 | 8X6 | 2個 | 設計主管徑 | 160 | mm | |
| 球形風罩 | 160mm | 4個 | 支管 | 110 | mm | |
| 可調風口 | 110mm | 16套 | 異形管道 |
|
| |
|
| 2臺 |
|
|
|
|
根據業主要求提供的戶型圖,本案根據以下內容進行設計:
1)、國際通用標準ASHRAE62—1989規定:公共設施室內每小時最小新風換氣量3次以上,同時不可少于每人30cfm(30CMH)的新風量。
2)、中國室內空氣品質規范規定:生活環境中至少每人30CMH的新風量。
3)、設計計算規則:
約500平米住宅區 新風量Q1=房間面積X凈高度X新風換氣次數500X3X1=1500CMH 按照計算所得新風量,選擇TUCSONV全熱交換新風機;考慮減去過道廚房等地型號為TTEPV500主機2臺PM2.5電子凈化2臺。
4)、基本情況
l 本工程為民用住宅工程,共二層。
根據計算設計要求,新風機采用型號為滿足工作面積為1000MH的要求,依據面積設計新風機的數量。
l 本系統可以配備二氧化碳控制器、空氣品質(VOC)控制器、濕度控制器等,依據業主要求進行設計(可選)。
l 新風機安裝位置詳見圖紙。
l 室內管線具體走向依據現場情況而定,平面圖中未詳細注明的地方參照當?shù)仳炇找?guī)范進行施工。
l 室內溫控系統調試試運行時按照國家規范或地方專業驗收規范進行操作。
4、系統特點
本系統專門針對多層設計,具有以下特點:
l 墻裝LED為電腦驅動控制器作為標準附件放在產品包裝內。新風凈化機的主控制板通過4條數據線與控制器聯系。
l 電源開/關。一個開關按鈕控制系統電源的開關。
l 風機速度控制:三速風機按鈕提供三檔風速選擇。
l 定時:0-12小時定時運作功能。
l 風機馬達故障顯示。
l 濾網更換指示。
5、推薦產品型號
全熱回收新風交換系統設備TEPVS500
| 所屬 | 名稱 | 說明 |
| 主機 |
| u 新型高靜音離心風機; u 采用特殊設計六角形,水平逆向?qū)α鳠峤粨Q方式,熱回收; u 旁通功能的設計, 極大地延長熱交換系統濾芯體的使用壽命; u 一體交叉水平逆向?qū)α鳎⌒驮O(shè)計,維護方便; u 配備的液晶控制器; u 配備可調節風口。
|
| 主機附件 | 六角型全熱交換濾芯體 | 既能回收熱量,還能有效回收濕氣 |

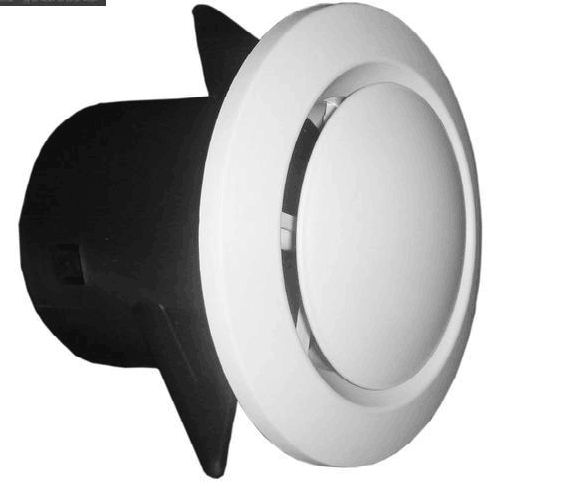

| 可調旋轉式風口 | Φ160mm圓型回風風口 | |
| 的液晶控制器 | 液晶顯示主控制器 | |
| 管道 | Φ200/160mm UPVC管材或復合軟管 | 支管,用于連接主管與風口,安裝位置受限也可采用矩形。 |
| Φ200/160mm UPVC管材或復合軟管 | 主管,用于連接支管與主機,安裝位置受限也可采用矩形。 | |
| 技術支持 |
| 免費的專業設計、并提供安裝、施工等技術支持。 |
