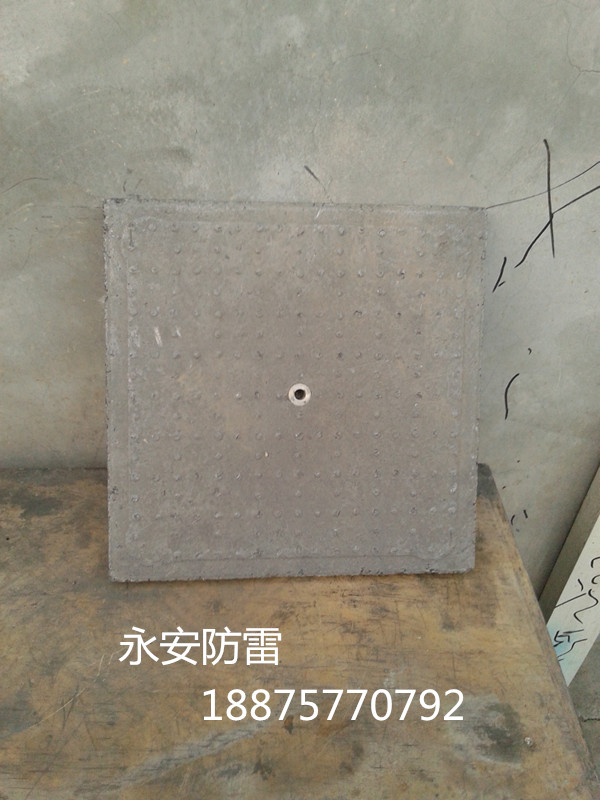

供應用于防雷的第三代接地模塊（雷克石接地模塊）

第三代接地模塊（雷克石接地模塊）

計算實例以第三代接地模塊為接地體的接地電阻計算方法如下：單個接地模塊接地電阻：R=0.158x300=47.4ρ并聯后總結地電阻：Rm=R/N.ηρ：土壤電阻率取300Ω．m n：接地模塊數量取20η：模塊調整系數取0．65 計算結果：Rm=3．65Ω注：由于土壤電阻率的不均勻，設計方案的不同，輔助接地材料的使用情況和施工質量影響，以上計算僅為理論計算實際效果可能與理論值有偏差！施工方法1、接地模塊根據現場情況可采用垂直埋置和水平埋置兩種，埋設深度一般為0．6m—0．8m以下(埋設深度根據跨步電壓、凍土層深度而定)；2、接地模塊在埋設時建議其間距不小于4m(其離子散流的半徑為lm—3m，根據現場地質條件而定)；3、接地模塊的電極芯相互并聯或與地線聯接時需采用電氣焊接或ERICO放熱焊接，焊接長度為其連線寬度的3倍；4、當接地模塊內置電極芯為熱鍍鋅鋼材時，其焊接處應焊渣并均勻涂抹防腐導電漆或包裹接地降阻劑；5、接地模塊在回填時應加入適量水并分層夯實以保證其與大地緊密接觸，待其充分吸濕后測量接地電阻．計算實例以接地模塊為接地體的接地電阻計算方法如下：單個接地模塊接地電阻：R=0.158x300=47.4ρ并聯后總結地電阻：Rm=R/N.ηρ：土壤電阻率取300Ω．m n：接地模塊數量取20η：模塊調整系數取0．65 計算結果：Rm=3．65Ω注：由于土壤電阻率的不均勻，設計方案的不同，輔助接地材料的使用情況和施工質量影響，以上計算僅為理論計算實際效果可能與理論值有偏差！施工方法1、接地模塊根據現場情況可采用垂直埋置和水平埋置兩種，埋設深度一般為0．6m—0．8m以下(埋設深度根據跨步電壓、凍土層深度而定)；2、接地模塊在埋設時建議其間距不小于4m(其離子散流的半徑為lm—3m，根據現場地質條件而定)；3、接地模塊的電極芯相互并聯或與地線聯接時需采用電氣焊接或ERICO放熱焊接，焊接長度為其連線寬度的3倍；4、當接地模塊內置電極芯為熱鍍鋅鋼材時，其焊接處應焊渣并均勻涂抹防腐導電漆或包裹接地降阻劑；5、接地模塊在回填時應加入適量水并分層夯實以保證其與大地緊密接觸，待其充分吸濕后測量接地電阻．
