供應佛山插拔力壽命試驗機 usb插拔力試驗機 插拔壽命試驗機

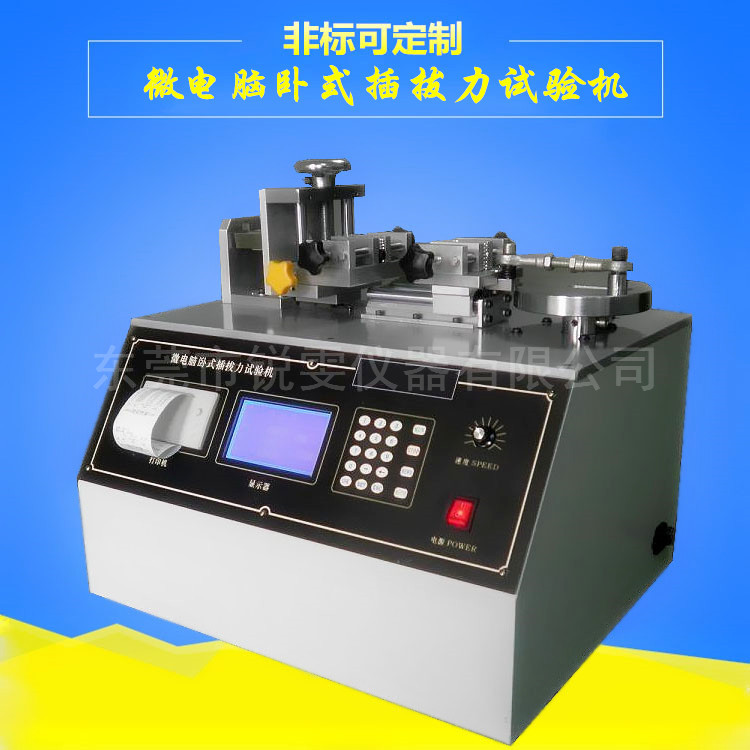

RW-9404全自動插拔力試驗機

1、解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊問題；搭配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制「荷重-行程-阻抗曲線圖」；

2、本機器適用于各種連接器之插入力及拔出力測試，提供各種連接器夾治具及搭配自動求心裝置，將可得到完全準確之插拔力試驗。

3、WINDOWS系統中文版；軟件（中文簡體，中文繁體）；且所有數據皆可儲存(試驗條件、插拔行程曲線圖、壽命曲線圖、檢查報表…等)。

測試項目：

● 連接器單孔插拔試驗

● 連接器整排插拔試驗

● 連接器插拔壽命試驗

● 連接器單Pin與塑膠保持力試驗

● 連接器退Pin試驗

● 連接器正向力測試（Normal Force）

● 各種壓縮，拉伸破壞強度試驗

● 端子耐荷重試驗

● 端子或連接器阻抗（動態阻抗測試系統）

設備參數：

1、規定大荷重50kg、20kg、5kg(任選一個）

2、大測定高度150mm

3、小微調距離0.01mm

4、荷重元精度0.02%

5、測定速度范圍0～300mm/min

6、X、Y軸移動范圍0～75mm

7、傳動結構滾珠絲桿

8、驅動馬達伺服馬達　

9、外觀尺寸400X300X1050mm（WXDXH）

10、機臺重量 65Kg

11、電源 AC220V

設備特點：

1、測試條件皆由電腦畫面設定，并可儲存?？捎上吕竭x單勾選設定，或直接輸入數據。（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停時間、每次等候位置、空壓次數）

2、可儲存及列印圖形（荷重–行程曲線圖、荷重衰減壽命曲線圖、檢驗報表）。

3、荷重元超負載之保護功能、可確保荷重元不致?lián)p壞。

4、同時顯示荷重–行程曲線圖及壽命曲線圖。

5、自動荷重零點檢出，并可設定原點檢出荷重值。

6、荷重單位顯示N、lb、gf、kgf可自由切換。

7、機臺采用鋼性結構設計搭配伺服馬達，長時間使用下能確保精度，適合一般引張、壓縮測試、及插拔力壽命測試。

8、超規格值停止。（于壽命測試時，測試數據超出設定之上下限規格值機器自動停止）。

9、測定項目：大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入點電阻值、荷重或行程之電阻值。

10、自動集成微歐姆測試模塊，無需另購微歐姆測試儀，便可測量毫歐級電阻

值。（國內軟件和導通電阻一體生產廠家）。

11、曲線圖選樣對比功能；

12、檢驗報表抬頭內容可隨時修改（中英文皆可）；

13、檢驗報表可轉檔到EXCEL做編輯；

14、曲線圖報表，文字報表可由客戶抬頭及LOGO；

15、軟硬件自主研發，具有。
