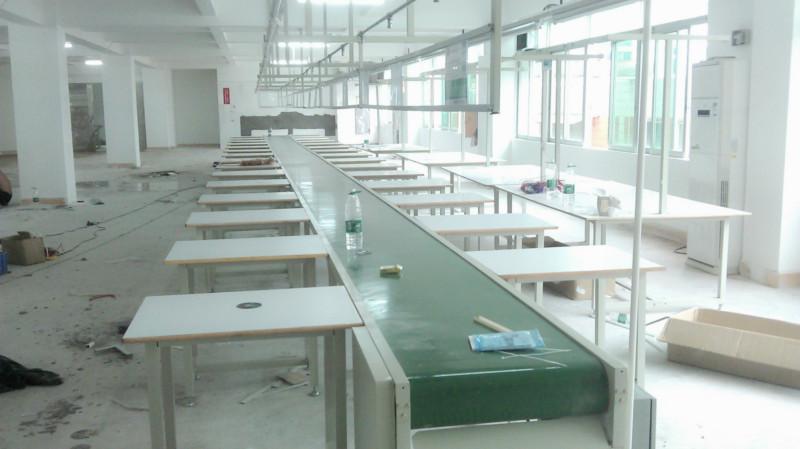

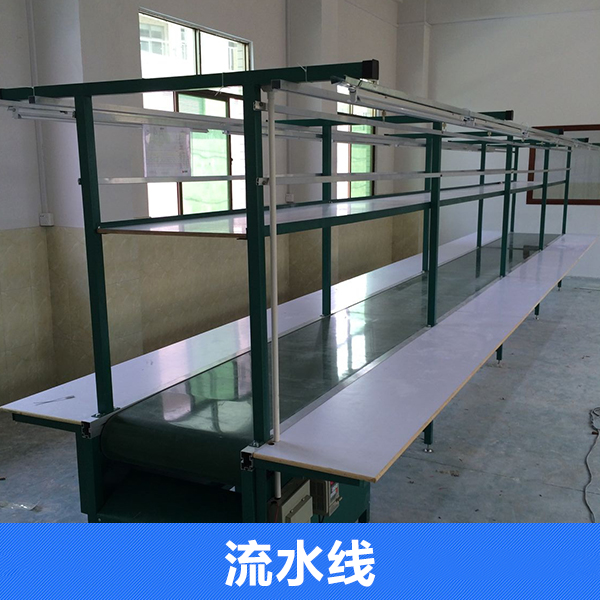

供應用于電的東莞企石流水線 寮步流水線

東莞流水線的電源需要三相四線，外面裝有總開關一個，（可用三相四線四極開關，也可用開關只控制三相電源，零線直接，注意切不可將第二種接法的零線也經過另外一個開關）。配電箱的N接零線，A, B, C接電源的三相電源，U, V, W接電動機，3，4接調速電機的F1, F2。5，6，7接調速電機的u，v，w。 2、啟動電動機的方法：　　先接通電源，此時三盞電源指示燈全部都會亮，證明三相電源已經到配電箱。此時可以按一下電機開的藍色按鈕，就可啟動電機，假如不能啟動，可以打開配電箱門，看一下排的第二個DZ108開關，是否是紅的長，藍的短。如果不是將此藍色的壓下去就可。電動機啟動后，然后打開廣州流水線調速表的開關，再將調速表的電位器慢慢向上調，使轉速表達到想要的速度。關機時先將調速表的電位器慢慢向下調到零，然后關閉調速表的開關，再按一下電機關的紅色按鈕，就可停止電機。最后將總開關關閉。 3、日光燈啟動　　按一下照明的藍色按鈕，就可啟動日光燈，再按一下照明的紅色關的紅色按鈕，就可停止日光燈。假如日光燈不亮，請檢查日光燈支架上的平開關是否打開處于1的位置。最后檢查排第三個，第四個DZ47是否處于打開位置。廣州流水線各種配件維修及保養方法 1、機頭電機的維修及保養方法：　　切不可將電機進水，也不能在電機上加及液體有機化合物，因為這樣可能導致電機的絕緣損壞而出現故障。調速頭的保養方法同電機。其余查考電工手冊的電機保養及維護。 2、鏈條的維修及保養方法：　　鏈條在長期的運轉后可能導致原來的潤滑油發熱揮發，而導致鏈條在運行過程中不平衡，噪聲增大，爬行等。此時可打開機尾的封板，向鏈條加上黃油或濃一點的潤滑油等。 3、廣州流水線機頭減速箱的維修及保養方法：　　次使用在三個月左右將減速箱里的機油放凈，用或?qū)p速箱里面清洗一下，放凈后將新的潤滑油加至觀察窗的中間即可廣州流水線是在一定的線路上連續輸送貨物搬運機械，又稱輸送線或者輸送機。按照輸送系列產品大體可以分為：皮帶廣州流水線、鏈板線、倍數鏈線、插件線、網帶線、懸掛線及滾筒流水線這七類廣州流水線。一般包括牽引件、承載構件、驅動裝置、張緊裝置、改向裝置和支承件等。輸送機可進行水平、傾斜和垂直輸送，也可組成空間輸送線路，輸送線路一般侍定的。流水線輸送能力大，運距長，還可在輸送過程中同時完成若干工藝操作，所以應用十分廣泛。 　　流水線是人和機器的有效組合，最充分體現設備的靈活性，它將輸送系統、隨行夾具和在線專機、檢測設備有機的組合，以滿足多品種產品的輸送要求。輸送線的傳輸方式有同步傳輸?shù)?span>/（強制式）也可以是非同步傳輸/（柔性式），根據配置的選擇，可以實現裝配和輸送的要求。輸送線在企業的批量流水中不可或缺。編輯本段流水線的具體操作說明 1、電器操作簡要： 　?。恳粋€月要注意潤滑是否太少）。以后每年將潤滑油換一遍就可以了。潤滑油太多可能引發減速箱發熱，電機負荷過大導致電機保護開關跳開。潤滑油太少可能引發減速箱發熱，噪聲增大及減速箱絞死而報廢。編輯本段計算機流水線　　計算機流水線是Intel在486芯片中開始使用的。流水線的工作方式就象工業流水上的裝配流水線。在CPU中由5—6個不同功能的電路單元組成一條指令處理流水線，然后將一條X86指令分成5—6步后再由這些電路單元分別執行，這樣就能實現在一個CPU時鐘周期完成一條指令，因此提高CPU的運算速度。經典奔騰每條整數流水線都分為四級流水，即指令預取、譯碼、執行、寫回結果，浮點流水又分為八級流水。 　　計算機流水線（Pipeline）技術是目前廣泛應用于微處理芯片（CPU）中的一項關鍵技術，計算機流水線技術指的是對CPU內部的各條指令的執行方式的一種形容，要了解它，就必須先了解指令及其執行過程。 1、計算機指令及其執行過程　　計算機指令，就是告訴CPU要做什么事的一組特定的二進制集合。如果我們將CPU比喻成一個加工廠，那么，一條指令就好比一張訂單，它引發了CPU_加工廠的一系列動作，最后分別得到了運算結果和產品。那么，它們到底是怎樣工作的呢？首先，要有一個接收訂單的部門——CPU的取指令機構；其次，還要有完成訂單的車間——CPU的執行指令機構。在工廠中，一張訂單上的產品被分成了許多道工序，而指令亦在CPU中轉換成了許多條對應的微操作，依次完成它們，就執行完了整條指令。 2、執行指令的方式及廣州流水線技術　　在低檔的CPU中，指令的執行是串行的，簡單地說，就是執行完了一條指令后、再執行下一條指令，好比我們上面提到的那個加工廠在創業之初，只有一間小車間及孤軍奮戰的老板，那么，當他接到一張訂單之后，他必然忙于完成第1張訂單，而沒有能力去接第2張訂單。這樣接訂單→完成訂單→接訂單→……取指令→執行指令→取指令→……是一個串行的過程。后來，老板發現接受訂單不費太多時間，而且他還有了一個幫工，他們可以相互獨立地工作，這樣，老板就在完成上張訂單產品的同時，接受下一張訂單的訂貨。這表現在CPU上就是取指令機構與執行指令機構的分開，這樣從CPU整體來看，CPU在執行上條指令的同時，又在并行地取下條指令。這在CPU技術上是一個質的飛躍，它使得CPU從串行工作變?yōu)椴⑿泄ぷ?，從而具有了流水線的雛型。 　　CPU在完成了上面這一步之后，剩下的就是如何提高并行處理能力的問題了，CPU的設計者們從加工廠的裝配線得到啟發，將一條指令的執行分解成了許多各不相同的多個工序_微指令，從而極大地簡化了指令的復雜度，簡化了邏輯設計，提高了速度。在具有流水線技術的CPU中，上條指令剛執行完道“工序”，馬上第二條指令就加入了廣州流水線中，開始執行。很明顯，這種流水線技術要求有多個執行單元，這在X86芯片中均得到了實現。 　　通過上面的介紹，我們已經了解到什么是流水線技術，這雖不是一種創新，但在技術的實現上則是一大難關，是CPU設計者對計算機發展的一大貢獻。 　　那么，P6芯片的超流水線又是怎么回事呢？ 3、P6的超流水線簡介　　超流水線（Super Pipeline）在本質上仍為一種流水線技術，但它做了以下的改進。 　　A．廣州流水線條數從奔騰的兩條增至三條，還有十一個獨立的執行單元并行支持。 　　B．在執行中采取了無序執行（out－of－orderprocessing）技術。即當某條指令需要一些數據而未能立即執行完畢時，它將被剔出流水線并等待數據，CPU則馬上執行下條指令，就好比在裝配線上發現某件產品不太合格，而被淘汰，等待返工一個道理。這樣，可以防止一條指令不能執行而影響了整個流水線的效率。 　　C．在P6中將指令劃分成了更細的階段，從而使邏輯設計、工序等等更為簡化，提高了速度。在486芯片中，一條指令一般被劃分為五個標準的部分，奔騰亦是如此。而在P6中，由于采用了近似于RISC的技術，一條指令被劃分成了創紀錄的十四個階段。這極大地提高了廣州流水線的速度。 　　那么，P6的超流水線技術是否將流水線工藝發揮到了極限呢？還遠遠未到，在P7中也許我們將看到全新的設計。　　流水線與流水線的區別：流水線是指一個流水車間在一條廣州流水線機上完成操作流程。而流水線是指工廠的整體流水流程。比如從接單，開始設計到大量流水。這是流水流程。瓶頸站的作業時間就變成了整條廣州流水線實際產出的cycle時間, 而日產量公式如下: 　　日產量 = 實整日的上班時間/際cycle時間 　　故現場干部只要減少其作業時間, 就可明顯提升產量, 如將零件拿一些給別站做、使用治工具以節省動作、改善作業域的配置等等。但在解決瓶頸站后, 可能會出現新的瓶頸站, 所以又要對此新的瓶頸站進行改善, 因此持續盯著瓶頸站改善, 整條流水線的效率就會日日提升。 　　3、觀察廣州流水線最后一站收板子的cycle時間, 也就是實際產出的cycle時間, 這站的cycle時間必相等于瓶頸站。從這站可推算出這條廣州流水線線的效率如何, 公式如下: 　　效率 = 投入cycle時間/實際cycle時間 = 站的作業時間/最后一站的作業時間 　　當然也可用瓶頸站的作業時間來算, 不過觀察最后一站總是較簡單、實際。 　　在流水線上的在制品數量就等于: 　　( 最后一站的作業時間 -站的作業時間 ) * （整日的上班時間/最后一站的作業時間） 　　4、稼動率的觀察 　　稼動率 = 在作業的時間 / 整日的上班時間 　　所謂稼動就是流水線上有效的工作, 作業者坐在位子上并不表示他有在工作, 有在工作才能做出產品來, 所以要觀察作業者在作業的時間。但在實際上, 不可能全天對每個作業者進行測量, 所以有種工作抽查的手法來仿真測量, 其實說穿了就是不時去看作業者在做什么。 　　5、流水線作業者坐在位子上并不表示他有認真在工作, 所以最后就售察每一個作業者的作業速度, 速度是一個很抽象的概念, 光從目視很難來比較跟量化, 所以在心里建立起一個標準速度, 快過它就算好, 動作精簡、固定而有節奏地進行, 往往有較好的作業速度, 反之不佳, 如此來觀察就比較簡單。 　　流水線作業不過不是快就是好, 其動作必須是有附加價值的, 所以還要看其動作是否簡單扼要, 所以要求動作經濟原則的觀念, 簡單地說, 人類手部的動作可分為移動、握取、放開、前置、組立、使用、分解, 還有一種心理的精神作用, 其中嚴格來說只有兩種動作有附加價值: 組立、使用,所以在能滿足流水要求的條件下, 盡量排除或簡化其它的動作。其原則如下: 　　1、移動: 使物料自動到達所要的位置、縮短移動距離、減少需移動物品的重量、移動路徑周圍避免有東西會妨礙移動、讓料盒斜置以縮短繞過邊緣的距離等。 　　2、握取:料盒里的物料盡可能整齊排放, 不要雜亂堆積、不方便拿取的東西能先預留握取的空間等。 　　3、前置: 同握取一樣, 料盒里的物料盡可整齊排放, 不要雜亂堆積等。 　　4、組立: 以治工具代替手作業等。 　　5、使用: 使機械全自動化等。 　　6、精神作用: 利用機械取代人為判斷、減少作業者目光的移動等。廣州流水線安裝注意事項　　廣州流水線的平面設計應當保證零件的運輸路線最短，流水工人操作方便，輔助服務部門工作便利，地利用流水面積，并考慮流水線安裝之間的相互銜接。為滿足這些要求，在流水線平面布置時應考慮流水線的形式、流水線安裝工作地的排列方法等問題。 　　流水線安裝時工作地的排列要符合工藝路線，當工序具有兩個以上工作地時，要考慮同一工序工作地的排列方法。一般當有兩個或兩個以上偶數個同類工作地時，要考慮采用雙列布置，將它們分列在運輸路線的兩例。但當一個工人看管多臺設備時，要考慮使工人移動的距離盡可能短。編輯本段流水線設備知識　　流水線設備知識專題為您提供專業的流水線設備,流水線設備,裝配線設備相關的概念和知識,以及流水線相關的設備,諸如輸送設備,輸送帶等設備的概念和操作方法,方便你正確的使用和保養流水線設備. 　　倍速、差速鏈流水線特點： 　　1. 鏈式廣州流水線是以鏈條作為牽引和承載體輸送物料，鏈條可以采用普通的套筒滾子輸送鏈，也可采用其它各種特種鏈條； 　　2. 輸送能力大，可承載較大的載荷； 　　3. 輸送速度準確穩定，能保證的同步輸送； 　　4. 易于實現積放輸送，可用做裝配流水線或作為物料的儲存輸送； 　　5. 可在各種惡劣的環境（高溫、粉塵）下工作，性能可靠；　　A、采用特制鋁型材制作，易于安裝； 　　B、結構美觀，實用噪音低； 　　C、多功能，自動化程度高。流水廣州流水線　　流水廣州流水線的特征是每一道工序都有特定的人去完成，一步一步地加工．每個人做一個特定的工作． 　　優點是這樣流水起來會比較快，因為每個人只需要做一樣事，對自己所做的事都非常熟悉． 　　缺點勝作的人會很覺得很乏味．常用的流水流水線的分類　　板鏈式裝配流水線 　　特點：承載的產品比較重，和流水線同步運行，可以實現產品的爬坡；流水的節拍不是很快；以鏈板面作為承載，可以實現產品的平穩輸送。 　　滾筒式流水線 　　特點：承載的產品類型廣泛，所受限制少；與阻擋器配合使用，可以實現產品的連續、節拍運行以及積放的功能；采用頂升平移裝置，可以實現產品的離線返修或檢測而不影響整個廣州流水線的運行。 　　皮帶式廣州流水線 　　特點：承載的產品比較輕，形狀限制少；和流水線同步運行，可以實現產品的爬坡轉向；以皮帶作為載體和輸送，可以實現產品的平穩輸送，噪音??；可以實現輕型物料或產品較長距離的輸送。 　　差速輸送廣州流水線 　　特點：差速輸送流水線采用倍速鏈牽引，工裝板可以自由傳送，采用阻擋器定位使工件自由運動或停止，工件在兩端可以自動頂升，橫移過渡。還可以在線體上或線體旁安裝旋轉（90度、180度。。。）、專機、檢測設備、機械手等裝置。編輯本段流水線的運輸、貯存　　廣州流水線產品在運輸過程中，應符合運輸部門的有關規定，不得與酸、堿接觸。驅動裝置、電氣設備應避免刮、碰、摔等劇烈的振動和撞擊。在保管期間應采取防雨、防潮措施，貯存時應放置在有遮棚的倉庫內。編輯本段包裝流水線的用途與流水過程　　技術說明:包裝流水線分帶燈帶風扇包裝廣州流水線和帶燈包裝流水線,一般帶燈帶風扇包裝流水線應用廣泛些,操作簡單.主要用于電子廠、小五金廠、玩具廠等一些包裝車間里.兩邊坐人,中間是一個帶輸送帶的工作臺面.提高流水效益,大大減少勞力,工資 　　用途與特點: 　　該包裝流水線是由罩式吸附式瓦楞機、承紙架、涂膠機、雙面機、切紙機，預熱輥、雙層過橋、制膠機等組成。其特點是自動化程度高，操作維修方便，流水效率高，紙板質量好，結構緊湊，外形美觀。 　　包裝流水線的過程： 　　1．自動包裝稱 2. 自動供袋機 3. 夾袋裝置 4.折邊縫包機 5.熱合機 6.輸送機7.倒袋機 8．金屬檢測機 9.重量檢測機 10.剔除機 11.車載輸送機 12.傾斜輸送機 13.碼垛機 13+機械人碼垛機 14.自動控制柜編輯本段流水線常見的13個問題 1：廣州流水線一定是永從左往右還是從右往左？ 　　一般來說，由于大多數人習慣右手，流水線從左向右流動。 　　2：廣州流水線哪里有賣？ 　　不一定，產線布置一定要根據產品的特性及工藝性。 　　3：廣州流水線的速度越快，他的產能越高嗎？ 　　產能的高低應取決于瓶頸工序的作業時間。如果強制提高流水線速度反而會造成許多問題。 　　4：廣州流水線是為了運送產品而設計的嗎？ 廣州流水線優化　　廣州流水線在工業流水中扮演著重要的角色，優化流水線直接關系著產品的質量和流水的效率，因此成為企業不得不關注的話題。 　　1、廣州流水線站的作業時間, 及多久放一片板子, 此為滿足流水計劃量所必須的投入cycle時間。但在實際上, 瓶頸站的作業時間必然大于站, 站一定不是瓶頸站, 所以站不一定會完全依要求的cycle時間去投入, 因為瓶頸站已脫拖慢他的速度, 故管理的角度來看, 要確實要求站作業者依規定速度投入。流水線的輸送帶速度也可反推算出日產量, 下面為輸送帶速度的公式： 　　輸送帶的pitch時間 = 整日的上班時間/日產量*(1+不良率) 　　輸送帶的速度= 記號間隔距離 /輸送帶的pitch時間 　　所謂記號間隔距離, 在流水線的皮帶上所做的記號間的距離, 希望作業者依記號流經的速度完成作業并放置在皮帶線上; 但煉條線并沒有做記號, 就以板子的長度當做記號間隔距離。為何要用輸送帶? 除了運送物品外, 還有半強制作業者依計劃完成作業的功能, 但不是一味地加快去試試看, 而應依上述公式去計算求得。 　　2、觀察流水線上哪一站是瓶頸站： 　　(1)永遠忙個不停的站； 　　(2)老是將板子往后拉的站； 　　(3)從該站開始, 原本一片接著一片的板子, 中間出現了間隔。 　　上面三點是目視就可察覺的, 再來就是用秒表量, 作業時間是所有站中最長的。

東莞流水線的參數

線體長度 按客戶工藝需要選定

線體寬度 按客戶工藝需要選定

運送動力 套滾筒子鏈

滾筒間距 按客戶工藝需要選定

工作面高度 推選值

工作面高度(H2) 750mm+-25mm（推選值）

運行速度 推薦：機械固定式、電磁調速式、變頻調速式

運行方式 連續、節拍

適用范圍 機電、家電的產品裝配、輸送、包裝

東莞流水線的分類

　　1、根據驅動形式可分為：無動力滾筒輸送機、動力滾筒輸送機、積放式滾筒輸送機。動力滾筒輸送機所用的驅動方式有：電動滾筒驅動和電機減速機驅動。滾筒機的輸送速度有定速和調速兩種，調速又可分為：電子調速、變頻調速和 機械調速；2、根據不同的輸送形式可分為：直線型滾筒線、轉彎滾筒線、斜坡滾筒線、分流式（道岔式）滾筒線、鼎升移載式滾筒機、鼎升旋轉式滾筒機等。 　　3、根據所用輥筒的材質可分為：不銹鋼、工程塑料、鋁合金、碳鋼。輥筒的表面處理有：鍍鋅、鍍鉻、鑄膠、熱塑膠、聚氨脂。 　　4、根據所用機架材質有：不銹鋼、鋁型材、碳鋼（一般表面噴塑、噴漆、烤漆處理）。 　　5、根據所用附件和配套的輔助裝置有很多，可根據客戶實際應用時選配。

滾筒的選擇

　　1、滾筒的長度選擇： 　　不同寬度的貨物應選適合寬度的滾筒，一般情況下采用“輸送物+50mm”。 　　2、滾筒的壁厚及軸徑選擇： 　　按照輸送物的重量平均分配到接觸的滾筒上，計算出每支滾筒的所需承重，從而確定滾筒的壁厚及軸徑。　　3、滾筒材料及表面處理 ： 　　根據輸送環境的不同，確定滾筒所采用的材質和表面處理（碳鋼鍍鋅、不銹鋼、發黑還是包膠）。 　　4、選擇滾筒的安裝方式 ： 　　根據整體輸送機的具體要求，選擇滾筒的安裝方式: 彈簧壓入式, 內牙軸式, 全扁榫式, 通軸銷孔式等。 　　對于彎道機的錐形滾筒，其滾面寬度及錐度視貨物尺寸和轉彎半徑而定。

滾筒流水線的適用范圍廣州滾筒流水線簡介

　東莞流水線是采用滾筒拖牽工作平面?zhèn)魉瓦\動，來達到流水工藝目的。流水線采用組合式裝配模式，工位數、滾筒間距可按工藝要求設定。廣州流水線的主要輸送形式有：雙鏈輪滾筒式、0型帶傳動滾筒式、三角帶摩擦傳動滾筒式及自由式。 　　滾筒的形式有：雙鏈輪錐型滾筒，O型槽錐形滾筒，普通錐形滾筒。筒體長度一般為500～1200mm；特殊規格可根據用戶需要定作。　　滾筒筒體有：鍍鋅、鍍鉻、不銹鋼、PVC材料等。 　　線體支架有：不銹鋼、鋁型材、碳鋼噴塑等。 　　輸送速度一般為10～30M/min；也可根據用戶需要采用變頻調速連續運行。
