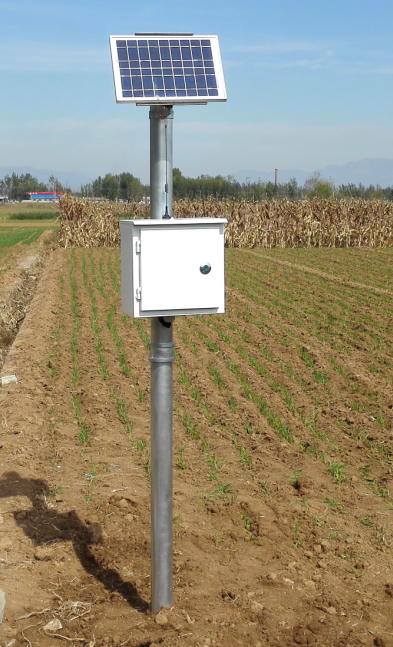

供應用于土壤水分測的土壤墑情監測系統

一、簡 介：

　　土壤墑情監測是抗旱的重要基礎工作，騰宇公司自己研發的TY-SQWX型土壤墑情監測系統是一款集土壤溫度、土壤水分采集、存儲、傳輸和管理于一體的土壤墑情自動監測系統。該系統采用模塊化設計，功能齊全，層次分明，接口簡單，，可擴展性高，可根據用戶需要靈活設定各參數的采樣周期和存儲周期、巡測數據及分析數據等，廣泛應用于農業氣象、水文地質、建筑、農業溫室、學校教學、科學研究等領域。

二、傳感器要求：

    土壤溫濕度傳感器采用不銹鋼外觀一體化設計 （儀器配備4層溫濕度一體傳感器）

　　.測量參數：土壤容積含水率

　　.量 程：0～ RH   單 位：%(m3/m3)  測量精度：±3%  互換精度：<3%

　　.復測誤差：<1%   工作電流：約15mA  響應時間：<1秒  測量穩定時間：1秒

　　.測量區域：直徑為10cm、高為10cm的圓柱體

　　.溫度量程：-40℃～120℃

　　.測量精度：±0.2℃

　　.互換誤差：<0.2℃

　　.響應時間：<100mS

　　.穩定時間：<1秒

　　.不銹鋼探針長度：8cm

　　.不銹鋼探針數量：新型兩針型

　　.探針直徑：3mm

　　.材料特性：不銹鋼(抗電解，可經受長期電解，可經受土壤中的酸堿腐蝕)

　　.探頭防護體：采用316優質不銹鋼，長度10cm，直徑2cm(小規格直徑方便插入土壤)

　　.傳感器總長度：20cm

　　土壤原位鹽分傳感器：（儀器配備4層鹽分傳感器）

　　.供電電壓：9-24V供電

　　.鹽分測量范圍：0.01-0.3mol/L，最小讀數為0.01mol/L，

　　.電導測量范圍：0-20mS(相對應于0-2000mV)

　　.最小分辨率：0.01mS

　　.電壓與電導相關性(線性度)：≥98%

　　.溫度量程：-40℃～120℃

　　.測量精度：±0.2℃

　　.互換誤差：<0.2℃

　　.響應時間：<100mS

　　.穩定時間：<1秒

　　.探頭防護體：采用316優質不銹鋼，長度10cm，直徑2cm(方便插入土壤)(抗電解，可經受長期電解，可經受土壤中的酸堿腐蝕)

　　雨量傳感器：（本儀器配備雨量傳感器1只）

　　.測量范圍：0～4mm/min(可在<8mm/min條件下正常工作)

　　.測量誤差：±3%(測試雨強2mm/min)

　　.分 辨 率：0.2mm

　　.工作環境：-10～80℃ 相對濕度;<95%(40℃)

.承水口徑：φ200mm+0.6mm 外刃口角度45度

三、防護機箱和支架：

　　(1)工藝要求：采用金屬機箱，保證高速信號的完整性和穩定性。

　　(2)使用全天候機箱，具有安全設計，以適合監測的要求。

　　(3)機箱密封級別達到IP65標準。

　　(4)所有設備(含充電電池(可以延長設備至于野外環境時的使用年限，具有一定的防盜功能)

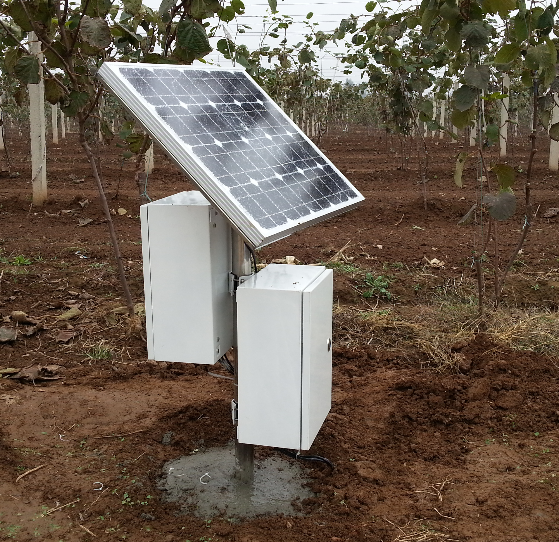

　　太陽能供電系統(包括太陽能電池板、控制器、蓄電池)

　　(1)設備供電可至少提供以下兩套供電方式

　　I.外接交流電：220V供電。

　　ii.太陽能供電系統(專業地埋式)：可保證整套監測設備在一次充滿電的情況下，能連續正常工作72小時以上。

　　一體設備支架

　　(1)設備支架材質：架桿和支架為防腐防銹全金屬材質。

　　(2)使用年限：固定站的安裝、材質與結構的有效使用年限大于3年。

　　(3)設備支架安裝簡單，方便人工安裝，維護。

　　(4)自動監測系統可安裝在硬質地面、建筑、綠化面上高度距地面2m。

四、性能參數：

　　(1)滿足野外作業需求，具有防風、防雨、防塵等功能，滿足IP65防護等級。

　　(2)采集設定：可自由設定采集時間間隔，并可1分鐘-24小時采集間隔任意設定。

    (3)采集器：支持DC9～24V輸入，電源具有防反接、抗脈沖群、防雷、防靜電等保護措施。

　　(4)數據存儲：自帶標準的SD卡座，支持?jǐn)U展(64GB);自帶標準的USB2.0接口，可以使用U盤進行數據的導出操作(免去必須攜帶電腦或是其他設備等繁瑣的操作)。

　　(5)顯示方式：主機采用高靈敏度液晶觸摸屏顯示，方便客戶現場分析數據。

　　(6)擴展性能：支持多種尺寸TFT彩色液晶和LED顯示屏等的即插即用實時顯示數據。支持RS485傳感器即插即用。(傳感器支持MODBUS RTU通訊協議，通用型強)系統采用模塊化設計，方便功能擴展、或接入其他傳感器。

　　(7)數據存儲及下載：系統可以獨立運行工作，無需連接電腦等輔助設備及可完成參數設定、數據導出等功能。

　　(8)站點數據下載：支持RS485接口采集，支持SD卡、計算機直連、U盤進行數據下載。

　　(10)采集器軟件升級：可通過U盤或SD卡實現主機軟件自動升級。(節省客戶的設備維護成本)

　　(11)通訊方式：采集器同時支持GPRS、GSM無線傳輸方式，可將數據信息傳輸至的氣象服務器(www.qixiangshuju.com)，實現數據的遠程控制和傳輸;可通過(支持90%的)智能手機(安卓系統)接收查看當前實時數據，并設定參數;

　　(12)支持wifi及RJ45網絡傳輸方式聯接。(可選項)

　　(13)時鐘要求：內部集成實時時鐘(RTC時鐘電源3V) 外部電源斷電后可以運行5年以上。

　　(14)異常報警：設有蜂鳴器，用于異常情況警報或者提示發聲。

　　(15)采集器可靠性：外部電源和通訊系統出現的臨時故障不影響數據采集，通訊恢復后可自動下載延誤傳輸?shù)臄?shù)據;斷電不丟失已采集存儲的數據。

　(16)GPS功能：通過GPS可知道設備具體的地理位置(經度，緯度)(可選
