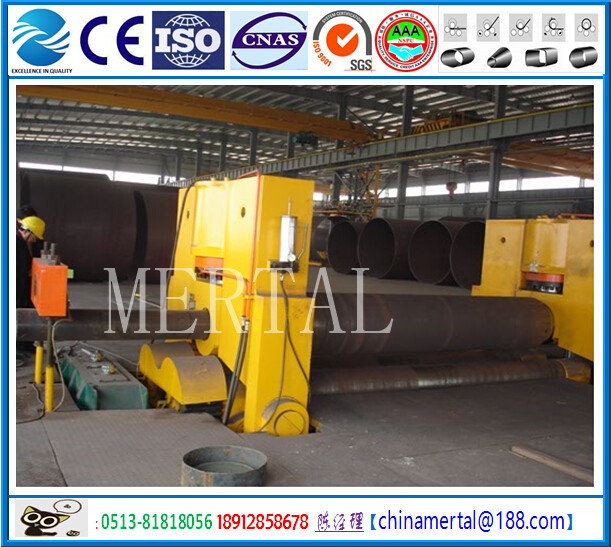

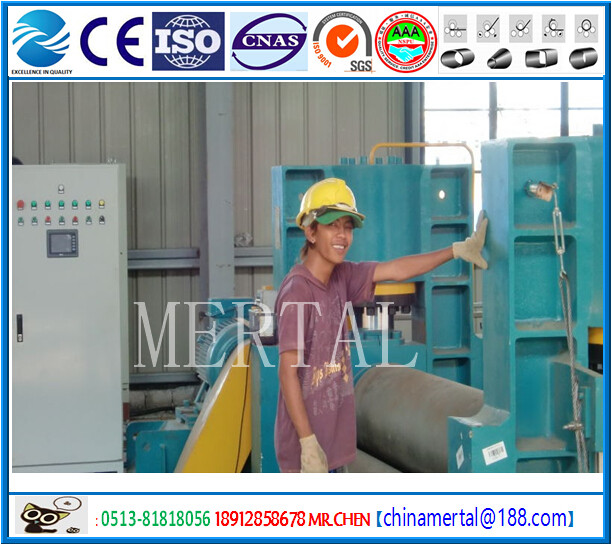

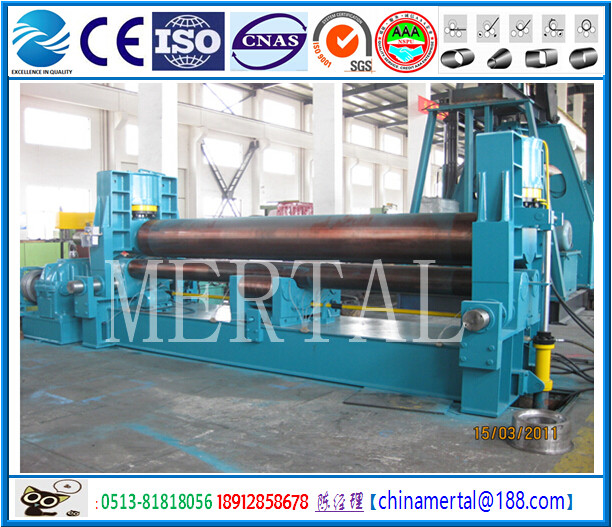

供應MCLW11S-40*3000上輥*式液壓數控三輥卷板機*惠中

MCLW11S-20*3000上輥式卷板機標準特性:

1.高精度的端部預彎

2.NC控制,提高生產效率

3.制品精度超群

4. 整體式結構,基礎簡單,移動方便

5 .作業安全

6 .豐富的彎曲形狀

--MCLW11STNC—設備結構特點

1),卷制筒體直線度高,上輥設置鼓形,配合托輥調節,從薄板到厚板這一范圍內能夠卷制直線度很高的制品,保證了下道工序焊接的順利進行,保證了焊接質量.

2),采用后方彎曲成形工藝,因前方彎曲產生的后角,制品圓度高.

3),對材料端部采用直接加壓的方式進行預彎,非常方便有效地控制剩余直邊的形狀.

★  該設備裝有潤滑裝置.潤滑系統對各活動關節,部件設有集中自動潤滑系統.潤滑系統工作可靠,在高溫(45°以下),高濕度(95%)環境下能正常工作.

★  一體化機架,機座采用優質Q235B鋼板焊接構件,有足夠的強度和剛度.

★  工作輥采用兩種處理方式:先調質處理使工作輥強度達到HB260-300;然后淬火使工作輥硬度達到HRC50-55,工作輥檢測標準采用二級探傷,工作輥毛坯為42CrMo鍛件.

★  配有電子同步系統.上輥上下運動時,同步平衡比較,并且有終點工作平衡.不容易產生錯邊,易操作,卷制成品精度高.

★  設備控制系統采用遠程服務監控系統.可將用戶設備使用與生產工廠服務二十四小時全程跟蹤,及時處理和解決設備使用問題,確保設備不間斷正常工作.(需要另購)

MERTAL上輥式工藝原理圖:
