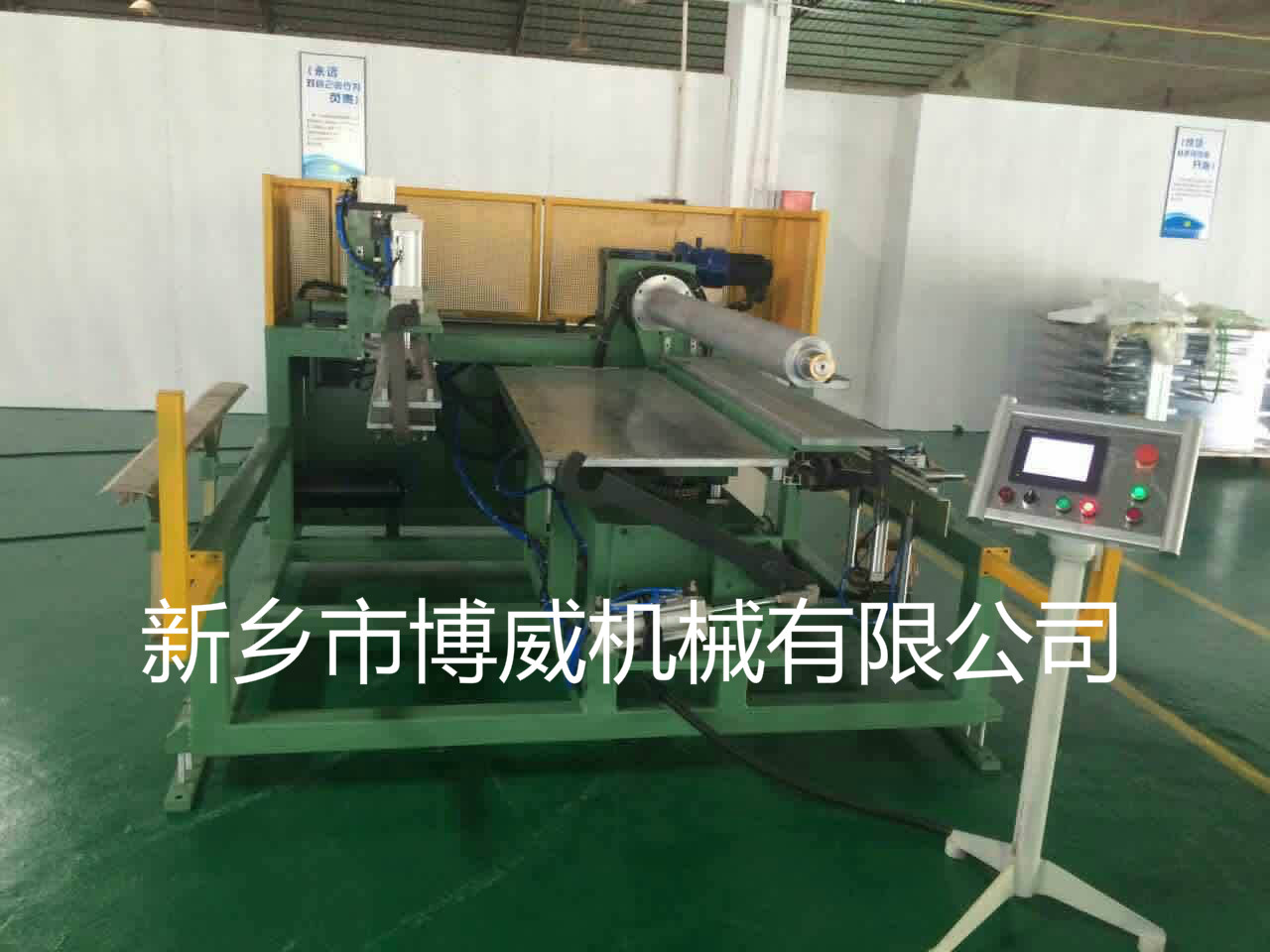

供應用于模具的LUG型冷凝器折彎機

一、 結構特點LUG型冷凝器折彎機

1、 料架：龍門料架（內抽芯式）

2、 校直裝置：校直輪交叉布置在水平與垂直面上，從二個平面對銅管進行整圓與校直，每根銅管有2個整圓輪，12個校直輪，其中1個整圓輪與4個校直輪通過偏心軸調整，以保證大U管的直線度。

3、 送料裝置：采用磨擦送料方式，其結構形式為氣缸壓同步帶送料。每組同步帶有一個獨立的氣缸，送料時氣缸壓緊同步帶，上、下二根同步帶夾緊一根銅管磨擦送料，送料快到位時送料速度由快轉慢，同步帶上壓緊氣缸由高壓轉到低壓，哪根銅管完全到位，緊壓該組的氣缸失壓，以避免銅管磨擦頂彎。液壓油馬達驅動送料，高低速液壓閥輕松實現送料由慢速（起步）→快速→慢速（到位）的工作節拍以保證率與工件的質量。

4、 料完檢測：采用光電開關檢測，布置于校直輪前面。

5、 銅管切割裝置：采用外滾刀切割銅管，切割時噴油霧潤滑，每根銅管切割深度由擺動軸分別調整，以保證銅管切割同步、縮口較少，切割完成后送料同步帶倒轉，以分離銅管。

6、 彎曲裝置：由彎曲夾緊、彎曲回轉、彎曲托模升、降幾部分組成。彎曲回轉裝置由擺動油缸帶動彎曲裝置旋轉，彎曲托模裝在由二個油缸驅動的固定板上，托模下降時可進料或卸料，模板上升時輔助彎模完成彎管。

7、 卸料、抽芯、芯軸裝置：以上裝置均安裝在滾動導軌上。銅管彎曲完成后，在彎曲模夾緊狀態下，活動芯軸由油缸驅動，退出彎曲切點部位，然后夾緊松卸料，伺服電機通過滾珠絲杠驅動卸料座快速向前，卸下大U管。與活動芯軸相聯的是一用厚壁冷拔無縫管制成的連接桿，機器上裝有油霧潤滑器和分配器，通過分配器經過連接桿上的小孔，在模具夾緊銅管后并彎曲時內壁噴油霧，以保證彎管質量。

8、 大U管長度調整裝置：在大U管長度規格改變時，應通過長度調整裝置進行調整，長度調整裝置有以下幾部分。

① 彎曲長度調整：用來調整彎曲后工件的長度，卸料座定位由伺服電機通過同步帶驅動；彎曲機定位由伺服機驅動絲杠螺母，旋轉編碼器反饋，在到位后由自動夾緊裝置與底座固定。

② 導料架、接料器調整裝置：根據大U管不同長度，設備配有不同長度的導料架。接料器由氣缸驅動，接料臂裝在一長軸上，接料臂可沿長軸滑動，改變接料臂之間距離，或增加接料臂的個數可滿足不同長度工件的接料。

1、 液壓站布置在框架式的切割機架內，采用變量泵配風冷卻器。

一、 主要技術規格
