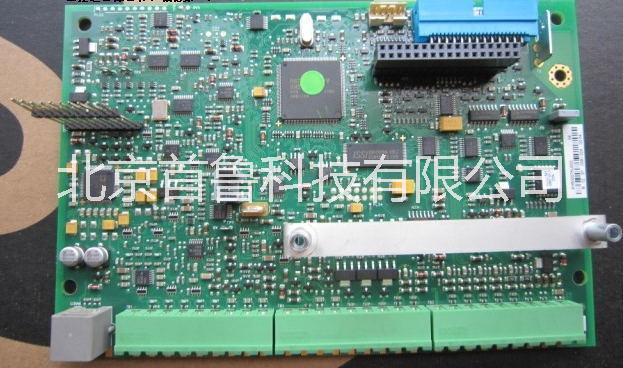

*主板H500075U002 派克590P直流調速器主板



 590+（7.4版本）的參數快速設置：

通電后按M鍵直到出現DIAGNOSTS（診斷）后按向上的鍵，找到CONFIGURE DRIVE（配置調速器），按M鍵進入菜單，找到CONFIGURE ENABLE（組態有效），按M鍵進入菜單，將DISBALE（不允許）改成ENABLE（允許），此時面板燈閃爍，按E鍵退出；按向下的鍵，找到NOM MOTOR VOLTS（電樞電壓），按M鍵進入菜單，輸入額定電樞電壓，按E鍵退出；按向下的鍵找到ARMATURE CURRENT（電樞電流），按M鍵進入菜單，輸入額定電樞電流，按E鍵退出；按向下的鍵找到FIELD CURRENT（勵磁電流），按M鍵進入菜單，輸入額定勵磁電流，按E鍵退出；找到FLD.CTRL MODE（勵磁控制方式），按M鍵進入菜單，把VOLTAGE CONTOL（電壓控制）改成CURRENT CONTOL（電流控制），按E鍵退出；按向下的鍵找到SPEED FBK SELECT（速度反饋選擇），按M進入菜單，按向上或向下鍵選擇ARM VOLTS（電樞電壓反饋）、然后按E退出；按向上鍵找到CONFIGURE ENABLE（組態有效），按M鍵進入，把ENABLE（允許）改成DISABLE（不允許），此時面板不再閃爍。按E一直退到底。
參數保存：按M鍵直到出現DIAGNOSTS（診斷）后，按向上的鍵找到PARAMETER SE，按M進入，然后按向上的鍵，參數自動保存。按E鍵一直退到底。
*自動調節步驟（此過程一定不能少）：在CURRENT LOOP（電流環）中，找到AUTOTUNE菜單，將OFF改為ON，然后在10秒內啟動調速器，調速器的RUN燈將閃爍，在這個過程中請不要給停止，完成自動調節后調速器會自動釋放接觸器線圈，然后保存參數。接好電機的勵磁，啟動調速器。
調試注意事項：調試過程中要注意電源不能有短路或缺相，調速器的控制端子為直流低壓，一定要注意不能讓高壓進入，設好參數啟動后，測量勵磁電壓是否正確，然后再升降速。在升速的過程中注冊觀測電機的勵磁電壓和電樞電壓是否正常。
調速器參數復位：按住面板上面的上下鍵，然后送上控制電源，參數會自動復位。
