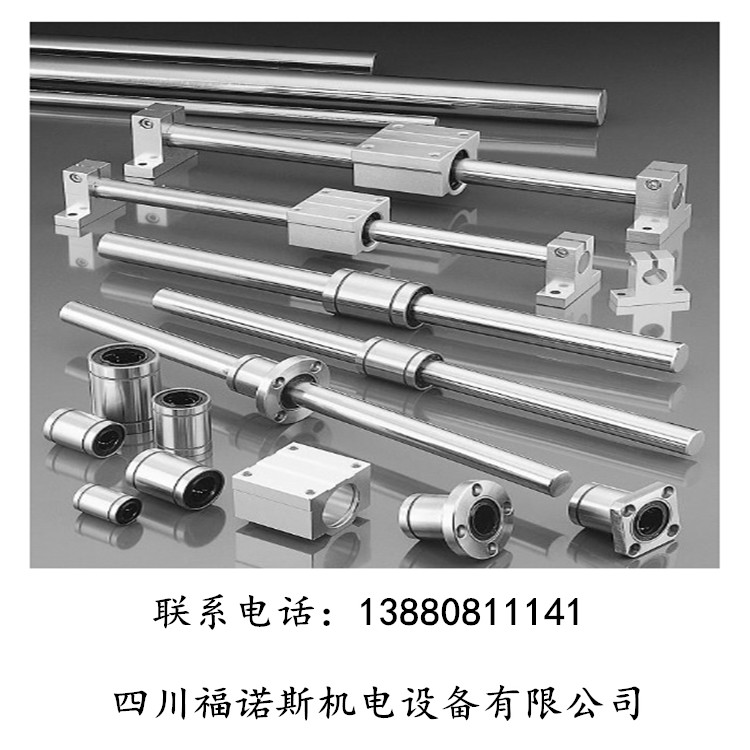

我公司可為您提供直徑3mm—100mm.長度可達6000mm的各種直線軸。直線軸在自動傳動裝置上有廣泛運用，諸如工業機器人、自動記錄儀、計算機、精密打印機、特殊氣缸桿、鋁塑門窗設備、木工機械、雕刻機、噴繪機、健身器械等工業自動化機器。

標準實心軸：
SF  SFC
材料：GCr15  軸承鋼
硬度：HRC58-64度
精度：g6
粗糙度：不超過1.5um（Rmax）
硬度層：0.8-2mm
直線度：100mm不超過5um
鍍硬珞厚度：單面0.015-0.025mm
軸打螺孔標準
如果由于負荷過高或失衡而使軸出現偏差或其他精度問題，軸會失去其功效。這時，可選擇更大直徑的軸，的辦法就是選擇在與TBR/SBR型導軌支撐相結合的軸中心線上（母線）使用打螺孔軸。打螺孔軸早已以采取了標準化設計制造。
主要是不銹鋼打孔軸和軸承鋼螺孔軸
TBR/SBR滑動單元是由一個支撐軌，一根軸(導軌)和許多滑塊組成，它們可以整套賣出，也可以按各零件分售，為了確保能夠互換，所有零件都是標準的。

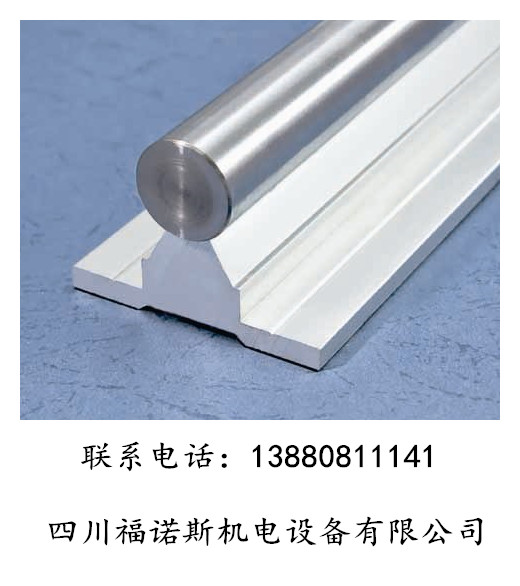

一個支撐軌和一根軸的組合。
見SB系列標準長度和尺寸我們可以根據用戶提供的草紙來為您提供要求的長度和尺寸，僅表示滑塊。此系列直線導軌單元，也可按客戶所需長度訂做。
可加工長度6000mm，6000mm以上可以對接。
一個支撐軌和一根軸的組合。
見TB系列標準長度和尺寸我們可以根據用戶提供的草紙來為您提供要求的長度和尺寸，僅表示滑塊。此系列直線導軌單元，也可按客戶所需長度訂做。
可加工長度6000mm，6000mm以上可以對接。

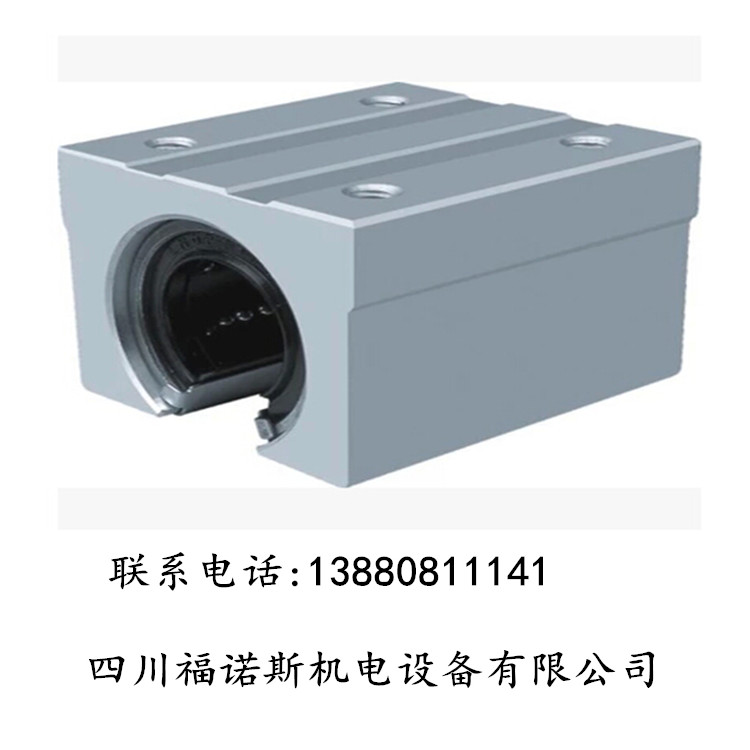

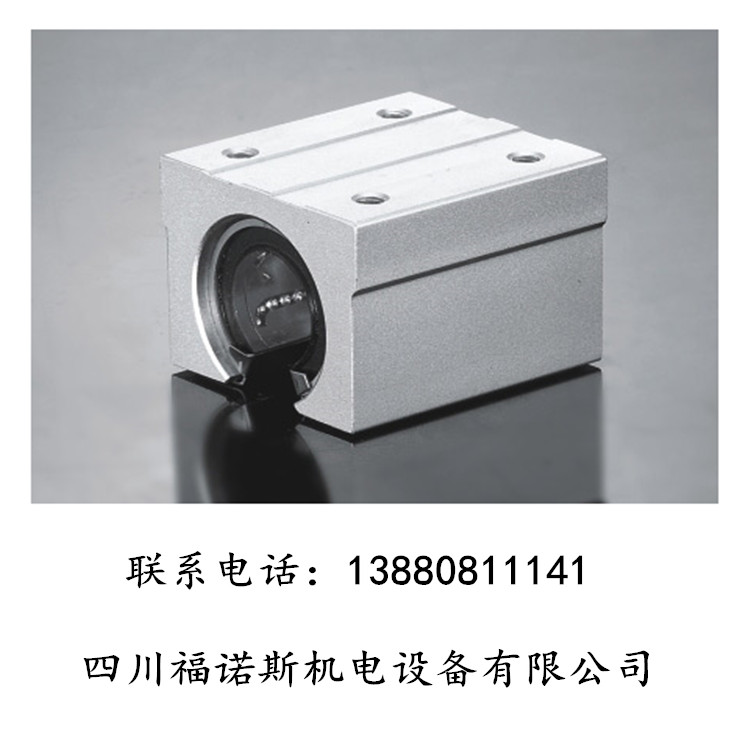

圓柱直線導軌型號和直線滑塊型號
軸徑        導軌            滑塊                  軸徑         SC系列滑塊
Φ16        SBR16         SBR16UU               Φ6            SC6UU
Φ20        SBR20         SBR20UU               Φ8            SC8UU
Φ25        SBR25         SBR25UU               Φ10           SC10UU
Φ30        SBR35         SBR35UU               Φ12           SC12UU
Φ35        SBR35         SBR35UU               Φ16           SC16UU
Φ40        SB         SBUU               Φ20           SC20UU
Φ50        SBR50         SBR50UU               Φ25           SC25UU
                                                  Φ30            SC30UU
Φ16        TBR16         TBR16UU               Φ35           SC35UU
Φ20        TBR20         TBR20UU               Φ40           SUU
Φ25        TBR25         TBR25UU               Φ50           SC50UU
Φ30        TBR30         TBR30UU               Φ60           SC60UU
