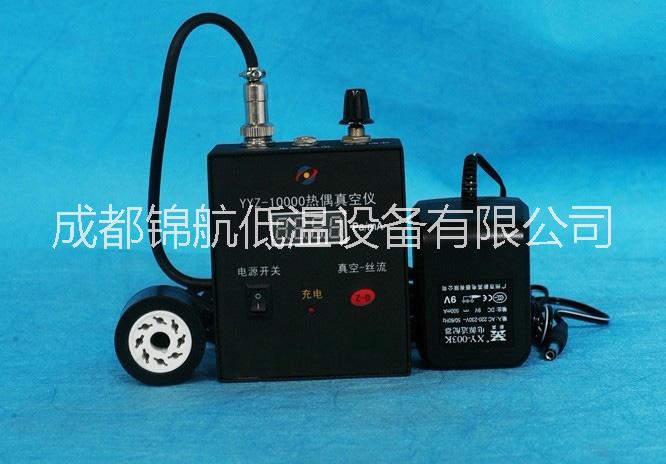

供應YYZ-200熱偶真空計

一. 概述

YYZ-200熱偶真空儀，是新型的真空測量?jī)x，它采用計算機技術對真空測量數據進行非線性處理，提高了測量精度，增加了顯示的穩定性，是的真空測量?jī)x。廣泛應用于航天、機械、石油、化工、低溫液體貯運設備、冶金、電子及醫療等領域。產品符合JB/T6873-2005。

二. 工作原理

   根據低壓強下氣體分子熱傳導特性，當熱偶規管熱絲的加熱電流恒定時，熱絲的溫度將隨管內的壓強而變化，當壓強降低時，氣體分子的熱傳導運動減弱，熱絲的溫度升高；反之，熱絲的溫度減小，熱偶規管輸出的熱電勢反映了熱絲溫度的變化，只要測量規管的熱電勢值，與之對應的系統壓強就確定了。規管輸出的熱電勢經計算機非線性處理后送數碼管顯示。

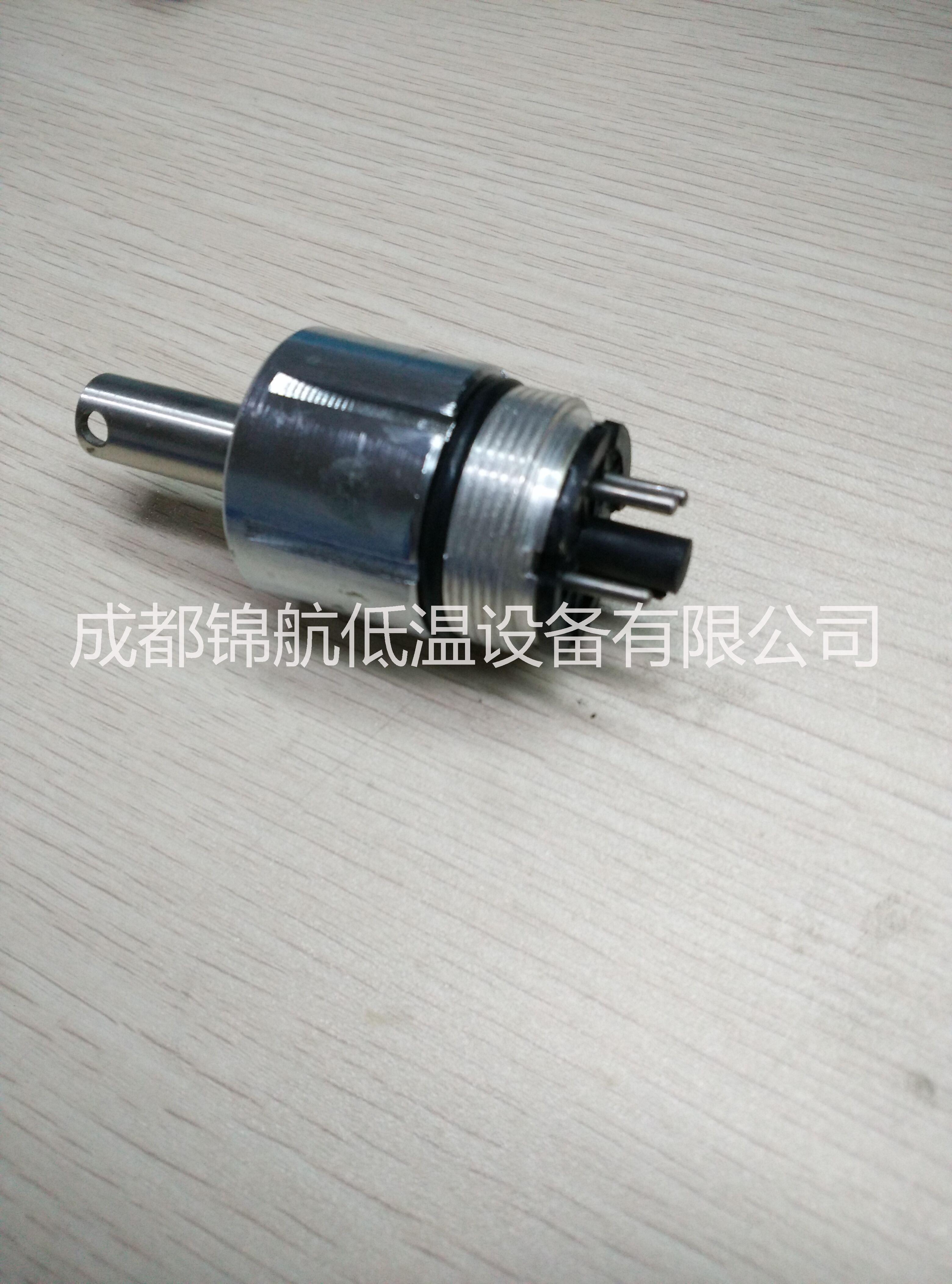

三. 熱偶規管

*. ZJ-51（M007）型熱偶規管的技術指標

      1. 量    程 ：66.5Pa～ 0.1 Pa               2. 真空度誤差：± 15 %

3. 加熱電流 ：90～130 mA

*. ZJ-54(ZJ-53)型熱偶規管的技術指標

      1. 量    程 ：300Pa～ 0.1 Pa                2. 真空度誤差：± 15 %

3. 加熱電流 ：27.5±1.5 mA

四. 儀器的技術指標

1．測 量 范 圍 ：500Pa～0.1Pa（0～100格）   2．加熱電流范圍 ：20 mA～130 mA

         有效誤差范圍：68Pa～0.1Pa（ZJ-51）

300Pa～0.1 Pa（ZJ-54）

3．加熱電流誤差：± 0.5 %                   4．真空度極限誤差 ：± 20 %

5．顯 示 位 數 ：四位數碼LCD                6．工 作 電 源 ：DC 8V鋰電池，AC 220/50Hz

7．功   率：2 VA ；    8．重 量：0.3 kg      9．外  型 尺 寸：152×83×30 mm³
