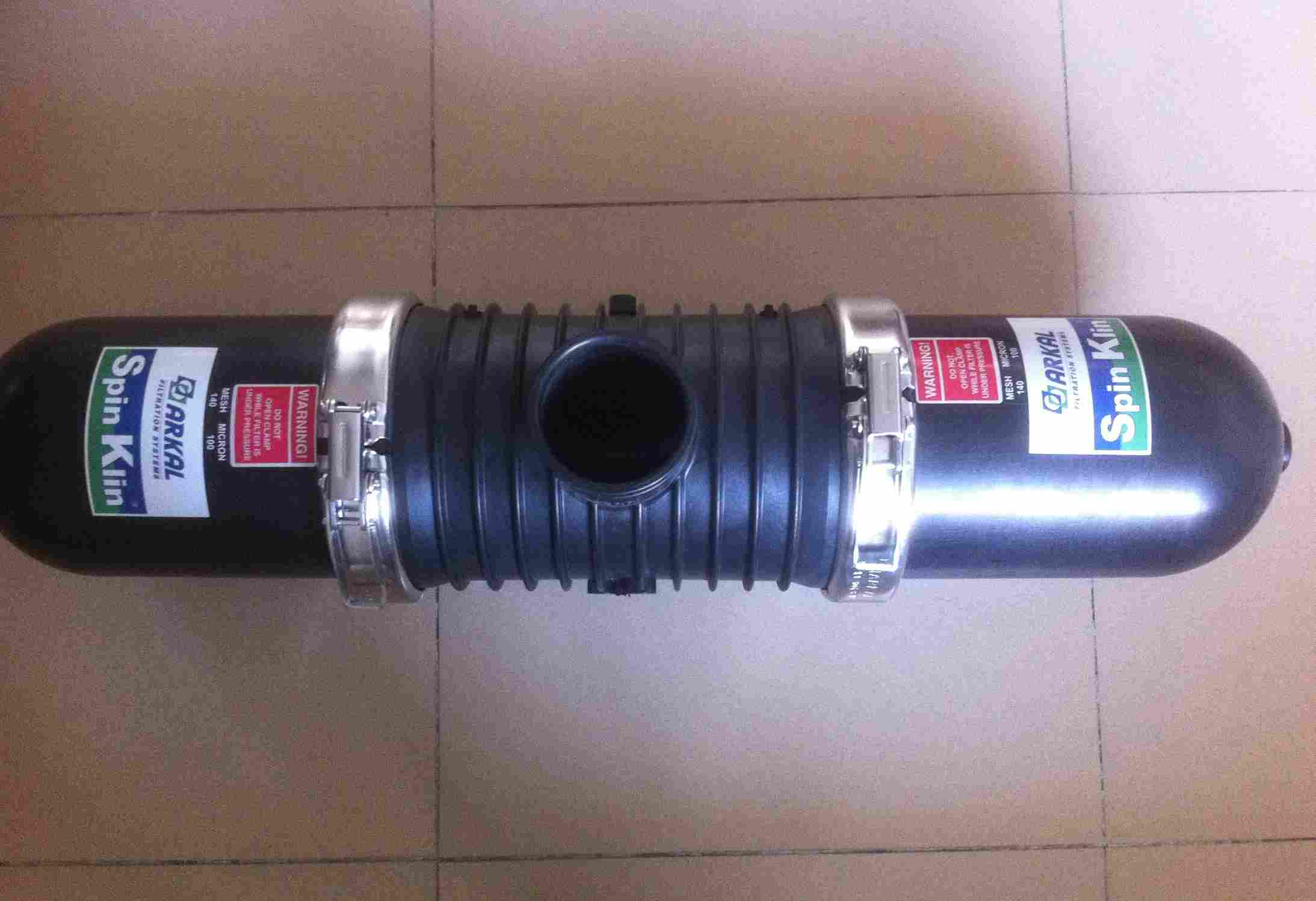

以色列ARKAL疊片過濾器 阿科盤式過濾器

以色列科疊片過濾器在造紙白水回用的應用分析：

1、工藝：淺層氣浮機+疊片過濾器

2、工藝：沉淀池+疊片過濾器

造紙廠使用點：

1． 進水過濾

2．冷卻循環水

3．工藝水回用（保護噴嘴）

造紙廠白水過濾的特性主要表現以下兩個方面：

A． 纖維性雜質較多

纖維性雜質在過濾初期具有很強穿透能力，這是由于纖維長寬比很大，在流動中取向后端截面尺寸非常??；在過濾后期又具有很強的堵塞和纏繞能力。一般常用的過濾器很難同時進行有效的過濾和的反沖洗。例如目前水過濾中常用的篩網過濾器在過濾造紙白水時過濾初期過濾效率很低，過濾后期又很難反沖洗干凈而砂濾器雖然過濾效果好，但反沖洗幾乎很難進行。

B． 粘性顆粒雜質多

造紙工藝中使用大量礦物類和有機類助劑，這些助劑共同作用形成粘性顆粒雜質。該類雜質雖然比較容易過濾，但反沖洗很難，這也限制了傳統過濾系統在此應用點的使用。

造紙白水的特殊過濾特性，要求使用的過濾器必需具有以下三種特性：

A． 對白水中的纖維和粘性雜質具有過濾能力

B． 造紙白水中纖維無法纏繞在過濾介質上

C． 可的反沖去除截留的纖維和顆粒雜質

造紙白水雖然有以上共同過濾特性，但由于每家公司的造紙工藝不同，其白水性質也會不同，在過濾系統設計上一般遵循以下兩個依據：

1． 過濾形式的選擇：

基于1.4中造紙白水對過濾器的要求，一般形式的過濾器很難達到要求，疊片式過濾器可以滿足，故ARKAL公司推薦使用ARKAL疊片式過濾系統。

2． 過濾精度的選擇：

由于不同的白水中纖維和顆粒雜質的大小和堵塞機理不一樣，終出水的要求也可能不同，所以對過濾系統的過濾精度的要求也不一樣，我們的設計基礎是噴嘴直徑的1/3到1/6。

SPIN KLIN 工作原理

1>>疊式過濾原理

過濾疊片表面，刻有細微溝紋，相鄰疊片溝紋走向的角度不同，因而彼此形成許多溝紋交叉點〔見圖 1～5〕不同規格疊片其溝紋交叉點的個數也不相同，從 12—32 各不等，這取決于疊片的過濾精度。這些交叉點構成大量的空腔和不規則的通路，從而導致紊流，顆粒間的碰裝凝聚，使其更容易在下一個交叉點被攔截，因此即使使一些顆粒從最初的交叉點漏過，最終仍會被后面的交叉點攔截。

2>>SPIN KLIN 過濾過程

疊片被彈簧力和壓蓋內外壓差形成的壓緊力而緊緊地壓在一起，形成一個緊密的過濾元件，防止水中雜質穿透； 原水進入過濾器并穿過過濾元件； 懸浮雜質被攔截在疊片外部和疊片之間。

3>>SPIN KLIN 反洗過程

控制器發出信號，關閉進水打開排污，此時：過濾單元過濾后的清水從相反的方向進入該反洗的過濾器的出水口；橡膠錐斗的裙翼被水的壓力打開，水流只能進入各反洗噴嘴管；壓力水從安裝在反洗噴嘴管上的噴嘴噴出；反洗噴嘴管中的壓力水同時也進入活塞蓋，推動壓蓋向上，松開被其壓緊疊片；沿切線方向噴射的水流驅動松開的疊片快速旋轉，分開，同時沖刷走攔截的雜質；反洗水?dāng)y帶沖刷下來的雜質從排污口排走。

疊片顏色和過濾精度：

400um(藍色)，200um(黃色)，130um(紅色)，100um(黑色)，70um(棕色)，55um(綠色),40um(紫色)，20um(灰色)

過濾精度的選擇：

應用點               建議過濾精度

冷卻循環水           55微米，100微米

保護超濾             100-200微米(優，一般水質),55微米(一般，較差水質)

保護噴嘴             噴嘴直徑的1/5-1/10

保護細沙過濾器                     130-200微米

保護離子樹脂，活性炭，濾芯，濾袋   55微米，20微米

一般進水                           20-200微米

其他應用點           請實驗決定或咨詢ARKAL公司

一般特征：

1>>獨特疊片設計，微米級過濾,創新的深層過濾設計可捕獲大量雜質;

2>>工程塑料，可適合復雜流體過濾,長時間工作，僅需少量的維修和清晰;

3>>疊片單元出廠前即組裝好，可直接使用。

SPIN KLIN 疊片式自動反沖洗過濾器的優點

1>>穩定的過濾效率：獨特設計制造的ARKAL疊片，擁有，10，20、55、100、130、200、400微米等多種規格，不同的過濾精度精度，自鎖性過濾確保穩定的過濾效率。

2>>反沖洗，反沖洗時節能節水：設計第二代SPIN KLIN反沖單元，只需7-20秒左右即可完成，一般情況下反洗耗水量低于過濾水量的0.5%，對于粘性雜質也可達到反沖。提供空氣輔助或外源反沖模式，所需過濾液體可降為零。

3>>全自動控制，連續過濾：在過濾器模塊組套內，反洗過程輪流交替進行，各單元工作、反洗狀態之間自動切換，可確保連續出水，系統壓損小。

4>>節省占地：模塊式系統，可按安裝空間自由組合，因地制宜。

5>>適合高腐蝕流體和環境：系統材料選擇廣，其中全塑系統擁有的抗化學腐蝕性，耐酸，耐堿，耐鹽，耐。

6>>系統操作成本低，運行可靠，壽命長：ISO9001質量體系，所有材料和配件都和供應商一起優化，系統出廠前經整體測試運轉。幾乎不需日常維護，安裝操作方便。設計的過濾單元幾乎不損傷，所需備品備件很少。經20多年工業實用驗證，過濾和反洗效果不會隨使用時間而變差。

7>>強大技術支持：ARKAL經驗豐富的工程師和代理可提供的售前和售后技術支持和服務。
