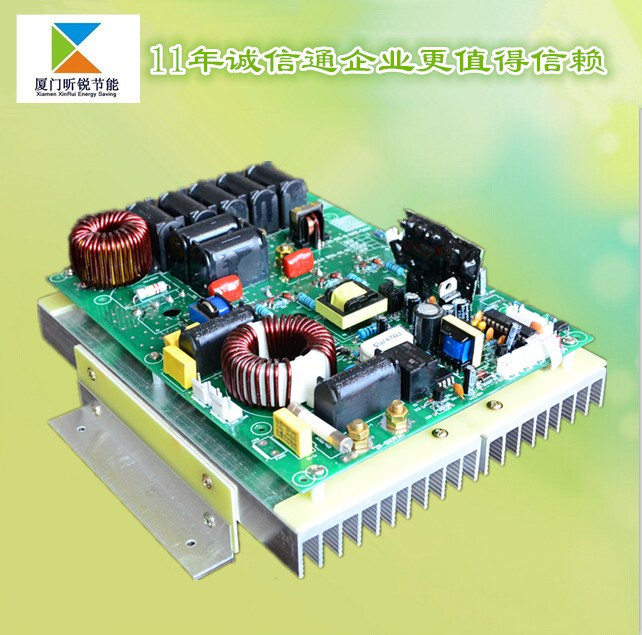

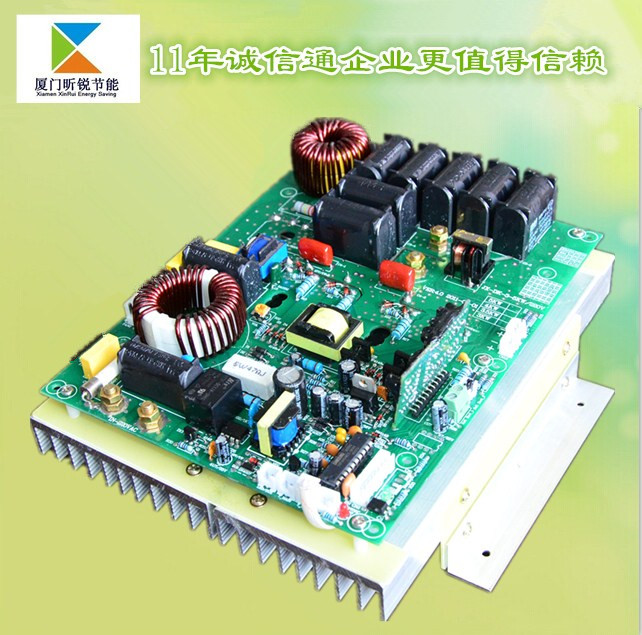

原廠*批發供應單相半橋5KW電磁加熱板-模擬板

[電磁加熱

電磁加熱板

電磁加熱控制板]

廈門市電磁加熱板廠家

采購數量

10 臺以上

價格

￥460.00

運費： 福建廈門市思明區 | 賣家支付運費

購買數量： 庫存 1000000臺

在線詢盤聯系廠家：13799284877 0592-6515813

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[電磁加熱電磁加熱板電磁加熱控制板]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（原廠*批發供應單相半橋5KW電磁加熱板-模擬板）

加工定制： 否
品牌： 廈門昕銳
型號： 單相5KW
產品用途： 節能節電
產品別名： 電磁加熱控制板
節電設備類型： 工業節能設備
規格： 長225mm*寬220mm*高110mm

單相半橋5KW經濟型【電磁加熱控制板】產品技術規格書

一、產品電氣規格

1、額定電壓頻率：AC 220V / 50Hz

2、電壓適應范圍：100V～260V

3、額定功率：5KW (功率可調節范圍為30～)

二、環境適應能力

1、溫度：-20℃～50℃；

2、濕度：≤90%；

三、基本性能概述

1、電壓與功率特性：210～260V恒定功率輸出；

2、熱效率≥90%；

3、IGBT過熱保護溫度：85±5℃；

4、工作頻率：15～30KHz；

5、半橋式串聯諧振；

6、采用高可靠鎖相環控制技術；

7、具有12V和24V輸入啟動/停止模式，便于與固態繼電器控制接口（有電壓輸入工作，反之停止加熱）；

8、具有加熱線圈短路、開路保護功能與空載檢測保護功能；

9、抗干擾能力強，在同一加熱體上，30 個線圈同時工作而互不干擾；

10、高可靠軟啟動電氣隔離，可以多臺直接連機啟動/停止；

11、出廠標準配置：控制板與散熱器一體化，工業指示燈1 個；

12、實物尺寸：長225mm*寬220mm*高110mm，散熱風扇另配套（220V/150mm）；

13、平均無故障時間10000小時以上。

四、本公司電磁感應加熱板優勢

1、電源采用寬電壓設計，210V～260V恒定功率輸出，特別適合電網電壓波動較大的場合使用；

2、采用4個60AIGBT半橋串聯諧振結構，產品質量更穩定，抗干擾能力更強，長時間連續工作不燒板；

3、可定做0～5VDC與4～20mA模擬量PID控制接口，控制功率大小輸出，使加熱溫度控制更，更適合各種加熱設備的生產配套；

4、增加12V和24V電壓控制接口，便于固態繼電器控制使用；

5、引起日本技術，產品出廠前經過嚴格的功能測試與老化測試，質量得到有效保障，2015年全年返修率1.6％；

6、全國統一保修1年，產品終生維護，全程的技術指導與服務，讓您無后顧之憂！

五、系統接線說明及示意圖

1、三個指示燈，電源指示燈Power和工作燈（兩個工作燈Work，一個板子上，一個外接），正常工作時Power和Work同時亮，當電路發生故障自動保護或者溫度達到停止工作時工作燈Work在閃亮；

2、Soft Boot 此端子是用來啟動/停止的。當處于閉合時是工作的；當斷開時是停止的。

注意：出廠時綠色插座（Soft Boot端子）旁邊插座上有一短路片，該插座與綠色插座功能一樣，若采用綠色插座進行控制則須將短路片拿掉，若短路片未取掉則無需接綠色插座，控制板上電時就會自動啟動。

3、AC-L 和AC-N是220V電源輸入；

4、OUT1和OUT2是接加熱線圈；

5、安裝時請注意，散熱器帶電！不得碰到外殼或?qū)Φ囟搪?！外殼須可靠接?/span>；

6、線圈參考參數：云母繞包玻璃纖維編織耐高溫電纜，橫截面8～10mm?電感量為60～80uH，約需長度9～11m（不含引線長度），要求保溫棉壓緊之后厚度約為：管狀線圈：15～25mm，平板線圈：10～15mm，額度工作電流：20～22A，一般工作頻率為：15K～25KHZ。

控制板示意圖：

安裝尺寸意圖：

六、產品適用范圍：
1、橡塑行業：注塑機、吹膜機、擠出機、造粒機、吹塑機、拉絲機、塑料干燥機、橡膠脫油罐等各種加工設備
2、化工行業：反應釜、硫化機、各種蠟加工等
3、食品行業：茶葉機械、炒貨機、煎餅機、春卷機、豆皮機、鹵肉鍋等
4、油田等煉油行業：石油管道加熱與搶修、潤滑油提煉等
5、醫療、醫藥與衛生行業：蒸汽鍋爐、制藥加熱器、醫藥設備等
6、鍋爐類：導熱油鍋爐、熱水鍋爐、供暖鍋爐、整燙鍋爐等

七、全國各地客戶經典案例展示：

八、為什么選擇廈門昕銳：

更多產品資料請參閱（點擊相應的型號可直接查閱具體的規格書）：

單相半橋電磁加熱控制板：數字2.5KW、模擬2.5KW、數字3.5KW、模擬3.5KW、數字單相5KW、模擬單相5KW
三相半橋電磁加熱控制板：5KW、8KW、10KW、15KW
單相半橋電磁加熱控制器：2.5KW、3.5KW、單相5KW
三相半橋電磁加熱控制器：三相5KW、8KW、10KW、12KW、15KW、20KW、30KW
三相全橋電磁加熱控制器：10KW、15KW、20KW、30KW、40KW、50KW、60KW水冷、60KW風冷
三相全橋電磁加熱控制柜：20KW、30KW、40KW、50KW、60KW、80KW水冷、80KW風冷、100KW
以上我司有電磁加熱控制板、電磁加熱控制器、電磁加熱控制柜三大系列產品，2.5KW～100KW數十種產品，為目前國內電磁加熱行業產品系列的專業廠家，敬請垂詢！
