供應(yīng)工程師AB-5混凝土地面空鼓樹(shù)脂 大理石空鼓處理 地坪地面空鼓原因及處理方法價(jià)格 人防門(mén)空鼓處理

  混凝土保護(hù)層地坪地面如何施工才能不空鼓不裂縫

混凝土地面打完后出現(xiàn)空鼓裂縫是地坪施工中經(jīng)常出現(xiàn)的通病。

原因有三：

一．基礎(chǔ)處理

在土木人的思想里基礎(chǔ)處理應(yīng)該是鑿毛，水沖，刷水泥漿（或者108膠）。但隨著現(xiàn)代混凝土標(biāo)號(hào)越來(lái)越高，自身收縮應(yīng)力加大。這種處理方法已無(wú)法滿足C25以上混凝土的變形需求。有的地坪使用了界面劑但現(xiàn)在市面上大量界面劑標(biāo)準(zhǔn)太低（0.4--0.6兆帕）只能滿足砂漿抹灰粘瓷磚等，無(wú)法跟C25以上混凝土的收縮應(yīng)力相對(duì)抗。從而新舊混凝土收縮不一致可能導(dǎo)致空鼓。除此之外混凝土基礎(chǔ)層表面灰漿皮不打磨也是空鼓的重要原因之一。裂縫則是由于溫度變化及伸縮縫切割晚造成。硬化地坪裂縫是由于表面強(qiáng)度太高，溫度變化收縮不一致造成。所以，混凝土基礎(chǔ)打磨，掃干凈，干面刷2.5兆帕以上粘接強(qiáng)度的界面劑才是現(xiàn)在高強(qiáng)混凝土保護(hù)層打前的正確處理方法。

二．避免震動(dòng)

如果使用傳統(tǒng)做法處理基礎(chǔ)，沒(méi)有使用高強(qiáng)界面劑就打保護(hù)層地坪時(shí)就要注意，在混凝土28天內(nèi)避免震動(dòng)（地坪硬化，滲透結(jié)晶等）。伸縮縫預(yù)留。

三．溫度變化

新打混凝土地坪如果沒(méi)用高強(qiáng)界面劑處理基礎(chǔ)表面應(yīng)避免溫度在三個(gè)月內(nèi)大幅變化。以免影響混凝土正常收縮從而引起空鼓及裂縫。

灌漿處理方案：

建議采用北京冶建工程裂縫處理中心工程師?系列產(chǎn)品進(jìn)行微孔灌漿修復(fù)處理。將空鼓位置灌注飽滿，確保建筑的整體性、耐久性，滿足正常使用要求。

1.     主要材料：

工程師?AB-5型灌漿樹(shù)脂。具有固化后無(wú)收縮微膨脹，滲透粘接強(qiáng)度高，并且符合國(guó)家急性經(jīng)口DU性試驗(yàn)及呼吸GB18583--2001標(biāo)準(zhǔn)，無(wú)味環(huán)保。

工程師?AB-5型灌漿樹(shù)脂為空鼓膠，對(duì)于砂漿、混凝土、磚板的空鼓及縫隙等各種狀況可進(jìn)行灌漿處理。適用于混凝土樓板，車庫(kù)地面，大理石地面，廠房地面，人防門(mén)，水磨石地面，隧道防水夾層等空鼓微孔灌漿。

工程師?AB-5樹(shù)脂性能

2. 施工步驟

（1）施工前準(zhǔn)備

l       確認(rèn)需要處理的空鼓部位。

l       空鼓位置鉆孔，孔深要比混凝土或砂漿保護(hù)層深。表面清理，埋注漿咀。注漿咀在空鼓部位每平米埋2個(gè)，如果地坪沒(méi)裂通可多埋。按注漿嘴時(shí)，沒(méi)過(guò)膠皮擰緊即可。

l

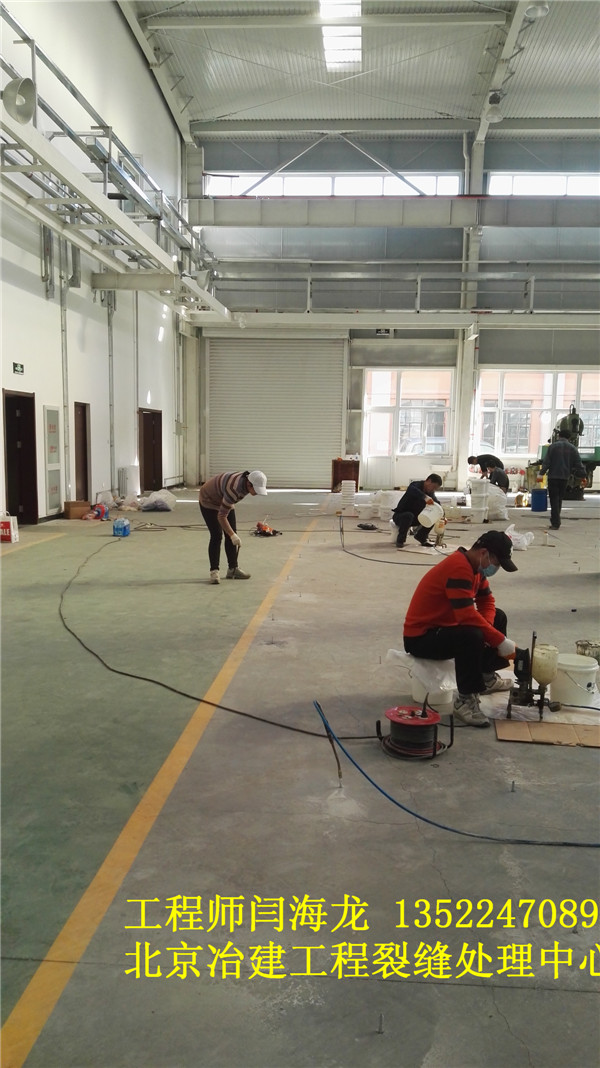

（2）化學(xué)灌漿

  l       工程師?AB-5型灌漿樹(shù)脂配好后倒入注漿機(jī)容器內(nèi)（甲：乙=4:1）每套12.5公斤。

l       用高壓灌漿機(jī)將工程師?AB-5灌漿樹(shù)脂灌入空鼓位置，證明灌注飽滿隨即關(guān)閉閥門(mén)。注漿時(shí)要防止注漿液從別的孔外溢漿，造成浪費(fèi)。確認(rèn)注漿完成，卸除機(jī)具。

l       48小時(shí)后樹(shù)脂初凝后可上人；干燥養(yǎng)護(hù)7天后可正常使用。

3. 灌漿質(zhì)量檢測(cè)方法：

l       敲擊檢測(cè)

l       取芯檢測(cè)

4. 灌漿：

現(xiàn)場(chǎng)使用的灌漿樹(shù)脂符合技術(shù)性能指標(biāo)。已經(jīng)灌漿處理的空鼓部位將不再出現(xiàn)空鼓情況，保證混凝土的整體性、耐久性。

詳情聯(lián)系：中冶 閆海龍13522470892
