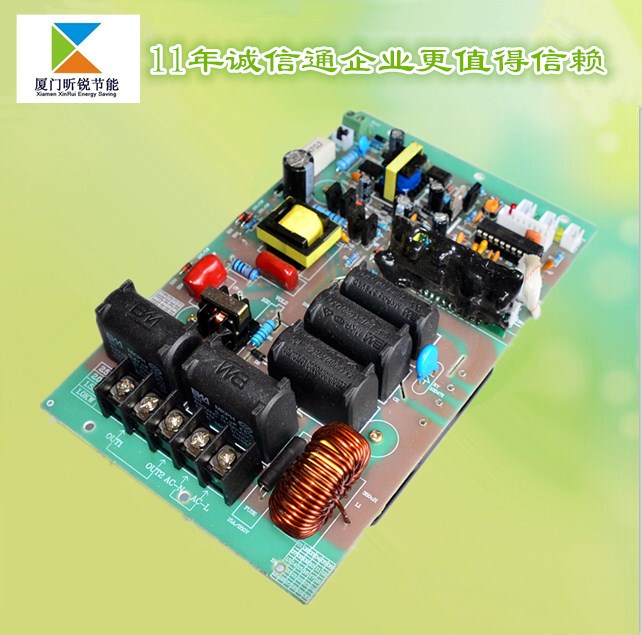

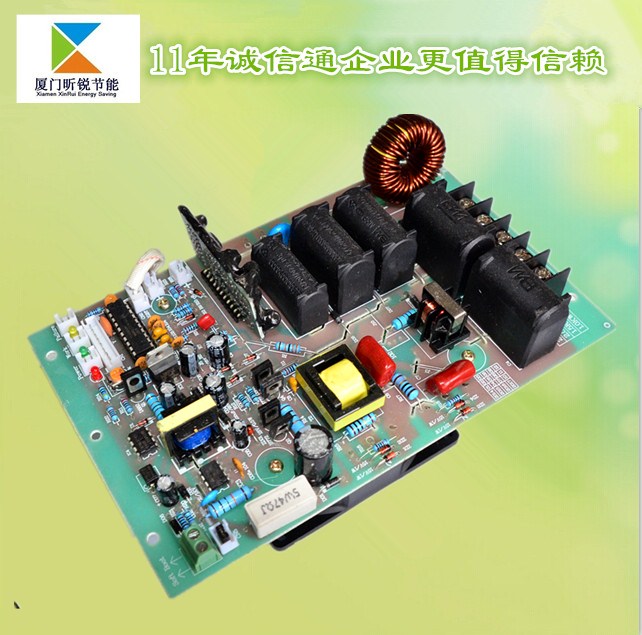

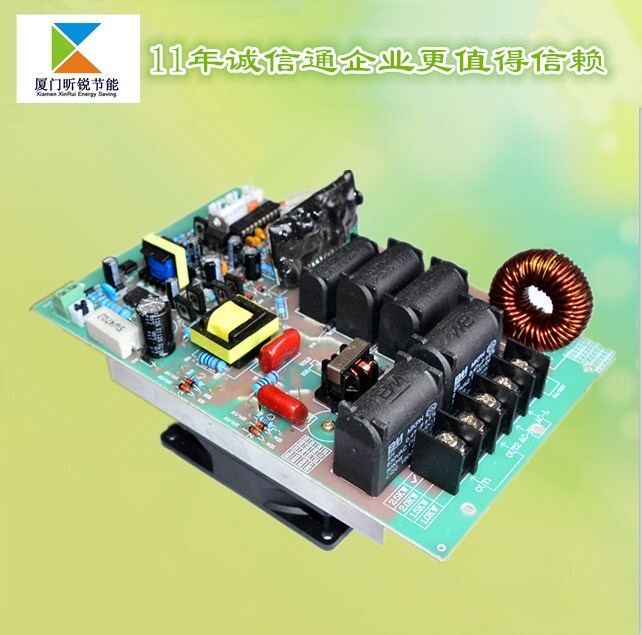

原廠*供應半橋2.5KW電磁加熱板-模擬板︱電磁加熱控制板

[電磁加熱

電磁加熱板

電磁加熱控制板]

廈門市電磁加熱板廠家

采購數量

10 臺以上

價格

￥220.00

運費： 福建廈門市思明區 | 賣家支付運費

購買數量： 庫存 1000000臺

在線詢盤聯系廠家：18030260458

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[電磁加熱電磁加熱板電磁加熱控制板]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（原廠*供應半橋2.5KW電磁加熱板-模擬板︱電磁加熱控制板）

加工定制： 否
品牌： 廈門昕銳
型號： 2.5KW
產品用途： 節能節電
產品別名： 電磁加熱控制板
節電設備類型： 工業節能設備
規格： 長190mm*寬120mm*高100mm（含風扇）

半橋2.5KW經濟型【電磁感應加熱控制板】產品技術規格書

一、產品電氣規格

1、額定電壓頻率：AC 220V / 50Hz

2、電壓適應范圍：100V～260V

3、額定功率：2.5KW(1～2.5KW可調)，額定工作電流：10～12A

二、環境適應能力

1、溫度：-20℃～50℃

2、濕度：≤95%

三、基本性能概述

1、電壓與功率特性：210～260V恒定功率輸出；

2、熱效率≥90%；

3、IGBT過熱保護溫度：85±5℃；

4、工作頻率：15～30KHz；

5、半橋式串聯諧振；

6、采用高可靠數字鎖相環控制技術；

7、具有完全電氣隔離軟啟動加熱/停止模式，可以多臺控制器直接聯機啟動/停止；

8、具有12V/24V輸入啟動/停止控制接口，便于固態繼電器控制使用；

9、具有加熱線圈短路、開路保護功能與空載檢測保護功能；

10、抗干擾能力強，在同一加熱體上可以同時控制30臺控制器同時啟動/停止而互不干擾；

11、實物尺寸：長190mm*寬120mm*高100mm（含風扇）；

12、出廠標準配置：控制板散熱器與散熱風扇一體化，指示燈板1套；

13、平均無故障使用時間10000小時以上。

四、本公司電磁加熱控制板優勢

1、電源采用寬電壓設計，210V～260V恒定功率輸出，特別適合電網電壓波動較大的場合使用；

2、采用雙60A原裝進口IGBT半橋串聯諧振結構，產品質量更穩定，抗干擾能力更強，長時間連續工作不燒板；

3、可定做0～5V或4～20mA模擬量PID控制接口，控制功率大小輸出，使加熱溫度控制更，更適合各種加熱設備的生產配套；

4、增加12V/24V電壓控制接口，便于固態繼電器控制使用；

5、引起日本生產工藝，產品出廠前經過嚴格的功能測試與老化測試，質量得到有效保障，2015年全年返修率2.6％；

6、全國統一保修1年，產品終生維護，全程的技術指導與服務，讓您無后顧之憂！

五、系統接線說明及示意圖

1、三個指示燈，Power：電源指示燈(紅色)，Work：為工作燈(綠色)，Failure：為故障燈(黃色)。正常工作時Power和Work在亮，Failure滅；當發電路發生故障時Failure在閃亮，當 Work工作燈在閃亮?xí)r，表示在檢測線圈負載。

2、Soft Boot(綠色插座) 此接口是軟啟動/停止控制接口，短路時工作，斷開時停止。

注意：出廠時綠色插座(Soft Boot端子)旁邊有一短路片，采用軟啟動工作時，需把短路片拿掉。

3、AC-L 和AC-N是220V電源輸入，OUT1和OUT2是輸出端子接加熱線圈。

4、線圈參考參數：

云母繞包玻璃纖維編織耐高溫電纜，橫截面4mm2電感量為80～100uH，約為12～15m左右（不含引線長度），要求保溫棉壓緊之后厚度約為：管狀線圈15～25mm，平板線圈：10～15mm，額度工作電流：10～12A，一般工作頻率為：15K～25KHZ。

5、調節電位器可調節功率大小，順時針大，反之小。（適合每一款產品）

6、安裝時需注意，散熱器帶電！手和其它導電物體千萬不要碰到，外殼須可靠接地。

7、線圈到控制板的引線不宜太長，每邊保證在3米以內，否則將可能達不到效果。

8、當多個板子一起工作時，線圈與線圈之間的垂直距離請保持在6cm以上，不宜過近，否則可能會互相干擾，出現“吱……吱”的嘯叫聲。且各板的引線不要綁在一起，以免產生干擾。

控制板接線示意圖：

電磁加熱控制板

六、產品適用范圍：
1、橡塑行業：注塑機、吹膜機、擠出機、造粒機、吹塑機、拉絲機、塑料干燥機、橡膠脫油罐等各種加工設備
2、化工行業：反應釜、硫化機、各種蠟加工等
3、食品行業：茶葉機械、炒貨機、煎餅機、春卷機、豆皮機、鹵肉鍋等
4、油田等煉油行業：石油管道加熱與搶修、潤滑油提煉等
5、醫療、醫藥與衛生行業：蒸汽鍋爐、制藥加熱器、醫藥設備等
6、鍋爐類：導熱油鍋爐、熱水鍋爐、供暖鍋爐、整燙鍋爐等

七、全國各地客戶經典案例展示：

八、為什么選擇廈門昕銳：

更多產品資料請參閱（點擊相應的型號可直接查閱具體的規格書）：

單相半橋電磁加熱控制板：數字2.5KW、模擬2.5KW、數字3.5KW、模擬3.5KW、數字單相5KW、模擬單相5KW
三相半橋電磁加熱控制板：5KW、8KW、10KW、15KW
單相半橋電磁加熱控制器：2.5KW、3.5KW、單相5KW
三相半橋電磁加熱控制器：三相5KW、8KW、10KW、12KW、15KW、20KW、30KW
三相全橋電磁加熱控制器：10KW、15KW、20KW、30KW、40KW、50KW、60KW水冷、60KW風冷
三相全橋電磁加熱控制柜：20KW、30KW、40KW、50KW、60KW、80KW水冷、80KW風冷、100KW
以上我司有電磁加熱控制板、電磁加熱控制器、電磁加熱控制柜三大系列產品，2.5KW～100KW數十種產品，為目前國內電磁加熱行業產品系列的專業廠家，敬請垂詢！

**更加完善的產品資料請到此處下載

廈門昕銳節能技術有限公司，多年來致力于節能產品的研發、生產和銷售。電磁加熱產品有2.5KW～100KW高性能系列化，是國內產品系列的元老級廠家，也是國內電磁加熱行業的11年誠信通企業。產品質量穩定，抗干擾能力強，性價比極高，目前產品海內外，國外有臺灣、越南、印尼、俄羅斯、韓國、沙特拉伯、聯酋UAE、馬來西亞等；國內也與大慶油田、長慶油田、中石化、中船重工、大慶師范學院、哈工大、華北電力大學、廣東工業大學、沈陽工業大學、蘇州大學、石化大學、亞寶集團、國家兵器集團、山西環保局等單位合作！主要應用于工業各種塑料機械（注塑機、造粒機、吹膜機、吹塑機、拉絲機、吹膜機、擠出機等）節電改造與配套生產、食品行業（茶葉機械、炒貨機、煎餅機、春卷機、豆皮機、鹵肉鍋等）、化工行業（硫化機、反應釜等）、油田等煉油行業（石油管道加熱與搶修、潤滑油提煉等）、醫療與醫藥行業（蒸汽鍋爐、醫藥設備等）等工業及商用加熱類設備的配套生產。我們向市場承諾力爭為客戶提供性價比的電磁加熱節電產品與專業的服務。歡迎垂詢、訂購！
