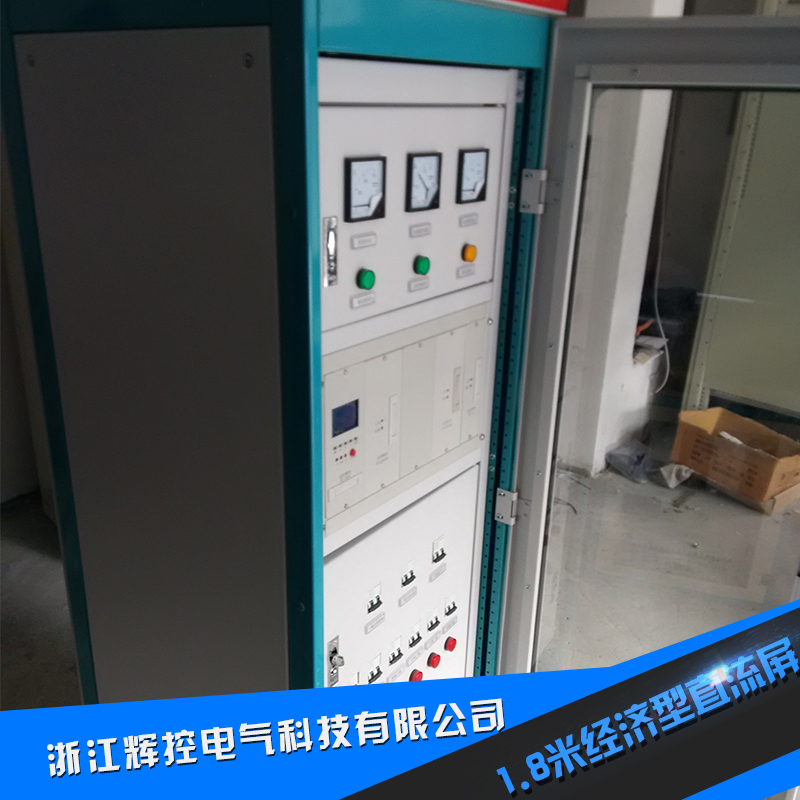

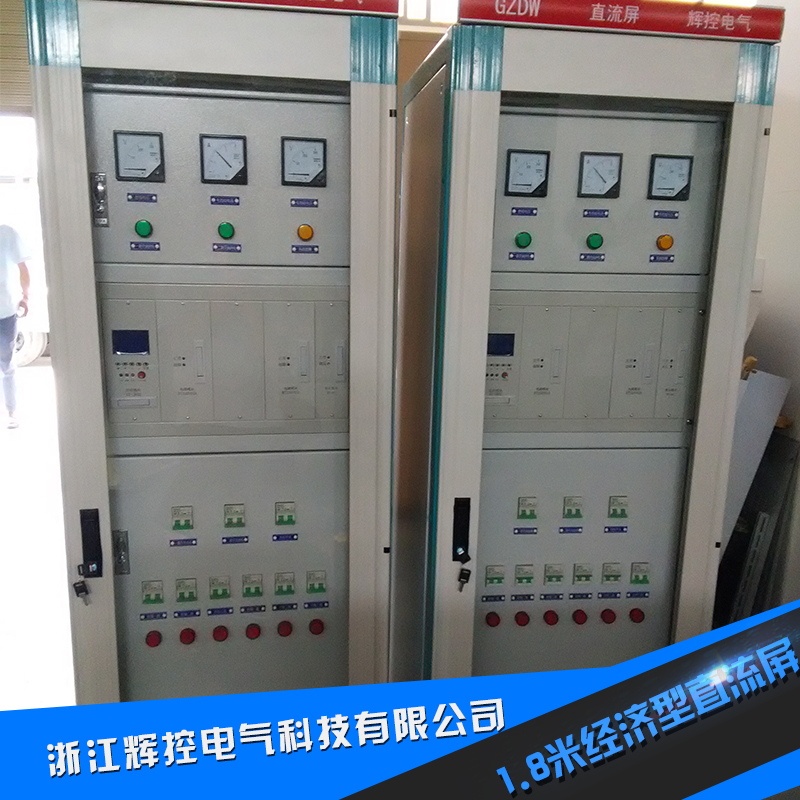

1.8米經濟型直流屏

一:簡介

   1.8米經濟型直流屏是我公司專為小容量系統而設計；適合小型開關站、小型用戶變電站、系統采用一體化設計思想，由整流模塊、監控模塊、降壓單元、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，對系統監控和電池自動化管理功能完善，具有與自動化系統連接四遙接口，提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇。

二:直流屏工作原理

直流屏兩路市電經過雙路交流切換裝置輸入一路交流，給各個充電模塊供電。直流屏充電模塊將輸入三相/單相交流電轉換為直流電，給蓄電池充電，同時給合閘負載供電，另外合閘母線通過降壓裝置給控制母線供電。當市電斷電或異常時,由蓄電池放電應急供電;
   直流屏系統中的各基礎監控單元受主監控的管理和控制，通過通訊線將各基礎監控單元采集的信息送給主監控統一管理。主監控顯示直流系統各種信息，用戶也可觸摸顯示屏查詢信息及操作，系統信息還可以接入到遠程監控系統。
直流屏除基礎的交流監控、直流監控、開關量監控外，還可以配置絕緣監測、電池巡檢功能，用來對直流系統進行監控。

三:直流屏小系統功能特點

● 適合構成40/220V、65/110V以下的系統。

● 模塊、監控單元和降壓單元均采用帶電插拔結構，安裝、維護方便。

● 可安裝3個3.0A/220V、4.0A/110V自然冷模塊。

● 降壓單元具有自動硅鏈降壓功能，電流3A,沖擊電流30A/0.5S。

● 監控器采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準。

● 監控器具有對電池自動管理的功能。

● 提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇,可與電站自動化系統連接。

● 監控器實現電池電壓、控母電壓，控母電流、電池充放電電流、模塊狀態檢測。

● 配電單元可提供2路交流輸入（可選擇一路PT供電）、6路饋電輸出。

● PT供電時系統自動限制輸出功率。

四:直流屏小系統技術指標

外形尺寸：600（寬）×600（厚）×1800（高）加眉頭后高為1860

重    量：以報價為準

五：常用型號有:

GZDW-S-7/220V    GZDW-S-10/220V   GZDW-S-12/220V

GZDW-S-18/220V   GZDW-S-20/220V   GZDW-S-24/220V

GZDW-S-33/220V   GZDW-S-38/220V   GZDW-S-40/220V

GZDW-S-7/110V    GZDW-S-10/110V   GZDW-S-12/110V         GZDW-S-18/110V   GZDW-S-20/110V   GZDW-S-24/110V

GZDW-S-28/110V   GZDW-S-33/110V   GZDW-S-38/110V
